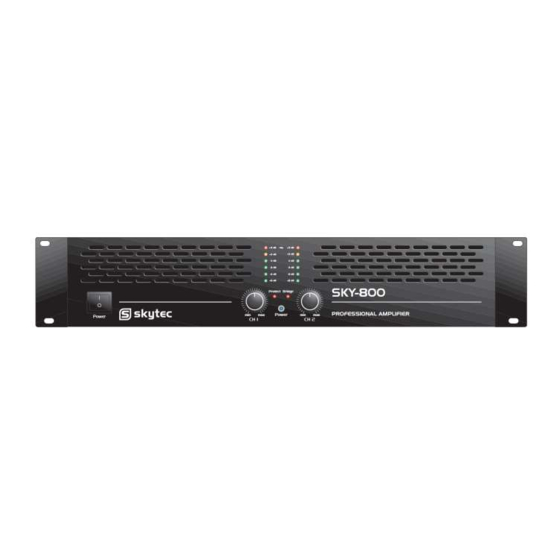

SKY MKIII SERIE
Y-
SKY-800MKIII
SKY-1200MKIII
SKY-1500MKIII
Instruction Manual
Gebruiksaanwijzing
Gebrauchsanleitung
Manual de instrucciones
SKY-2000MKIII
SKY-3000MKIII
SKY-4000MKIII

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SKY MKIII Series and is the answer not in the manual?

Questions and answers

Related Manuals for Skytec SKY MKIII Series

Summary of Contents for Skytec SKY MKIII Series

  • Page 1 SKY MKIII SERIE SKY-800MKIII SKY-2000MKIII SKY-1200MKIII SKY-3000MKIII SKY-1500MKIII SKY-4000MKIII Instruction Manual Gebruiksaanwijzing Gebrauchsanleitung Manual de instrucciones...

  • Page 2: Important Safety Information

    Important Safety Information WARNING: 3. Do not place metal objects or spill liquid TO PREVENT FIRE OR SHOCK HAZARD, DO inside the unit. Electric shock or malfunction NOT EXPOSE THIS APPLIANCE TO RAIN OR may result. MOISTURE. USE OF CONTROLS OR ADJUSTMENTS OR CAUTION: REFORMANCE OF PROCEDURES OTHER 1.

  • Page 3: Important Safety Instructions

    Important Safety Instructions 1. Read Instructions – All the safety and operating A. The power-supply cord or the plug has been instructions should be read before this product is damaged; or operated. B. Objects have fallen, or liquid has been spilled into 2.

  • Page 4: Front Panel Features

    Features Skytec Professional stereo audio amplifier featuring high output power and excellent value for money. The SKY-MKII range of amplifiers are ideal for the starting DJ, smaller fixed installations in pubs, clubs canteens etc. or as a complement in larger disco installations.

  • Page 5: Rear Panel Features

    Rear Panel Features 1. 6.3mm Jack inputs. loops (hum).. Two 6.3mm jack female input connector for connecting a signal source (mixer etc.). 5. 6.3mm Jack Outputs. Maximum load in stereo mode 4 Ohm per 2. RCA inputs. channel. Two RCA input connector for connecting a signal source (mixer etc.).
  • Page 6 Setup operation mode Amplfier can used in 2 modes: 1. Stereo operation Set the mode selector (3) to the ‘stereo’ position. In this mode the amplifier have two independed channels with there own inputs and volume controls. 2. Bridge operation Set the mode selector (3) to the ‘bridged’...

  • Page 7: Specifications

    Specifications SKY- SKY- SKY- SKY- SKY- SKY- Specification 800III 1200III 1500III 2000III 3000III 4000III Ref. No. 172.050 172.052 172.054 172.056 172.058 172.060 4 Ohm Stereo power 400W 600W 750W 1000W 1500W 2000W 8 Ohm Stereo power 240W 400W 450W 600W 900W 1200W 8 Ohm Bridge...
  • Page 8 Veiligheidsinformatie WAARSCHUWING: OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U DIT APPARAAT NIET BLOOT TE STELLEN AAN REGEN OF VOCHT. LET OP: 1. Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot electrische schokken of defecten.
  • Page 9 Wanneer het product aan de muur bevestigd moet worden dient eerst zorgvuldig berekend te worden of het plateau en muurbeugels deze wel kunnnen dragen. Kunt u het niet berekenen schakel dan vakbekwaam personeel in. Kenmerken Skytec Professionele stereo audio-versterkers hebben de volgende kenmerken :  Hoog uitgangsvermogen ...
  • Page 10 VOORZIJDE 1. Netschakelaar. vermogen zit, de versterker gaat dan Voor het inschakelen van de versterker. vervormen. De volume regelaars dienen Altijd de volume regelaars op minimum dan onmiddellijk lager (minimum) gedraaid zetten alvorens de versterker in te te worden. Soms gaan deze LEDs aan en schakelen.
  • Page 11 uitgangs-vermogen op die uitgang. Het 7. Schroefaansluitingen. vermogen kan worden geregeld met de Luidspreker-uitgangen : 4 Ohm per linker volume-regelaar 1. kanaal. In bridge mode 8 Ohm. 4. Ground Lift Schakelaar. 8. Netentree. Om massa van het chassis te scheiden Sluit het netsnoer eerst aan op de in geval van een aardlus (hum).
  • Page 12 Opstelling De versterker kan in 2 modes worden aangesloten: 1. Stereo aansluiting Zet de Mode-schakelaar (3) in de ‘stereo’ positie. Sluit de installatie aan zoals in bovenstaand figuur is weergegeven. 2. Bridge Mode aansluiting Zet de Mode-schakelaar (3) in de ‘bridge’ positie. Zoals reeds beschreven wordt het uitgangs-vermogen verdubbeld.
  • Page 13 Specificaties SKY- SKY- SKY- SKY- SKY- SKY- Specificaties 800III 1200III 1500III 2000III 3000III 4000III Ref. No. 172.050 172.052 172.054 172.056 172.058 172.060 4 Ohm Stereo Vermogen 400W 600W 750W 1000W 1500W 2000W 8 Ohm Stereo Vermogen 240W 400W 450W 600W 900W 1200W 8 Ohm Bridge...
  • Page 14 Sicherheitshinweise WARNUNG: UM FEUER- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DAS GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN. VORSICHT: 1. Behandeln Sie die Netzschnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte oder verformte Netzschnur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnur ziehen.
  • Page 15 Merkmale Professionelle Audio Stereo-Verstärker von Skytec zeichnen sich durch hohe Ausgangsleistung und ein ausgezeichnetes Preis-/Leistungsverhältnis aus. Die SKY-MKII Serie ist ideal für den Einsteiger-DJ, kleine Festanlagen in Pubs, Clubs, Kantinen usw. oder als Ergänzung in grösseren Disco Anlagen  ...
  • Page 16 RÜCKSEITE 1. 6.3mm Klinkeneingänge (Brummgeräusche). Zwei 6,3mm Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.).RCA 5. 6.3mm Jack Ausgang. Im Stereo Betrieb beträgt die Lastimepdanz 4 2. Eingänge. Ohm pro Kanal. Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.) 6. NL4 Ausgang. Im Stereo Betrieb beträgt die Lastimepdanz 4 3.
  • Page 17 Aufstellung Der Verstärker kann auf 2 Betriebsarten eingestellt werden: 1. Stereoanschluss Den Mode Schalter (3) auf Stereo einstellent. In dieser Betriebsart besitzt der Verstärker zwei unabhängige Kanäle, die ihren eigenen Eingang und ihre eigenen Lautstärkeregler besitzen. 2. Brückenbetrieb Den Mode Schalter (3) auf ‘Bridged’ einstellen. Wie bereits beschrieben, verdoppelt sich die Ausgangsleistung.

  • Page 18: Technische Daten

    Technische Daten SKY- SKY- SKY- SKY- SKY- SKY- Spezifikation 800III 1200III 1500III 2000III 3000III 4000III Ref. No. 172.050 172.052 172.054 172.056 172.058 172.060 4 Ohm Stereo Leistung 400W 600W 750W 1000W 1500W 2000W 8 Ohm Stereo 2x 900W Leistung 240W 400W 450W 600W...
  • Page 19 Información Importante de Seguridad ADVERTENCIA: PARA PREVENIR INCENDIOS O DESCARGAS EL USO DE OTROS CONTROLES, ELÉCTRICAS, NO EXPONGA ESTE APARATO AJUSTES O REFORMAS DE A LA LLUVIA O A LA HUMEDAD. PROCEDIMIENTOS QUE NO SE ESPECIFICAN AQUÍ PUEDEN PRECAUCIÓN: RESULTAR EN LA EXPOSICIÓN DE 1.

  • Page 20: Instrucciones Importantes De Seguridad

    Instrucciones Importantes de Seguridad 1. Lea las instrucciones – Todas las instrucciones de B. Objetos han caído, o se derrame líquido en el funcionamiento y de seguridad deberían leerse antes de aparato; o utilizar el producto. C. El aparato haya estado expuesto a la lluvia; o D.

  • Page 21: Panel Frontal

    CARACTERÍSTICAS El amplificador de audio estéreo Skytec Professional proporciona una alta potencia de salida por poco dinero. El gama de amplificadores SKY-MKII son ideales para los DJs amateurs, instalaciones fijas de menor tamaño en pubs, casinos, etc. o como complemento en grandes instalaciones de disco.

  • Page 22: Panel Trasero

    Panel trasero 1. Entradas RCA. típicos de masa.. Dos entradas con conector hembra RCA una fuente de señal (mezclador etc.). 5. Salidas de altavoz 6.3mm Jack. Máxima carga en modo estéreo 4 Ohm por 2. Entradas por Jack 6.3mm. canal. Dos entradas con conector hembra jack de 6.3mm para conectar una fuente de señal 6.
  • Page 23 Selección del modo de funcionamiento El amplificador puede usarse en estos 2 modos: 1. Estéreo Sitúe el selector de modo (3) a la posición ‘stereo’. En este modo el amplificador tiene dos canales independientes con sus propias entradas y controles de volumen.

  • Page 24: Especificaciones

    Especificaciones SKY- SKY- SKY- SKY- SKY- SKY- Especificación 800III 1200III 1500III 2000III 3000III 4000III 172.05 Ref. No. 172.052 172.054 172.056 172.058 172.060 Potencia estéreo 4 Ohm 400W 600W 750W 1000W 1500W 2000W Potencia estéreo 8 Ohm 240W 400W 450W 600W 900W 1200W Potencia...
  • Page 25 and R&TTE Declaration of Conformity Importer: TRONIOS BV Bedrijvenpark Twente 415 7602 KM - ALMELO Tel : 0031546589299 Fax : 0031546589298 The Netherlands Product number: 172.050, 172.052, 172.054, 172.056, 172.058, 172.060, 172.062 172.064, 172.066 Product Description: SKY-MKIII Amplifier Regulatory Requirement: EN 60065 EN 55013 EN 55020 EN 61000-3-2/-3-3...
  • Page 26 Specifications and design are subject to change without prior notice.. www.tronios.com Copyright © 2012 by TRONIOS the Netherlands 26 - 26...
