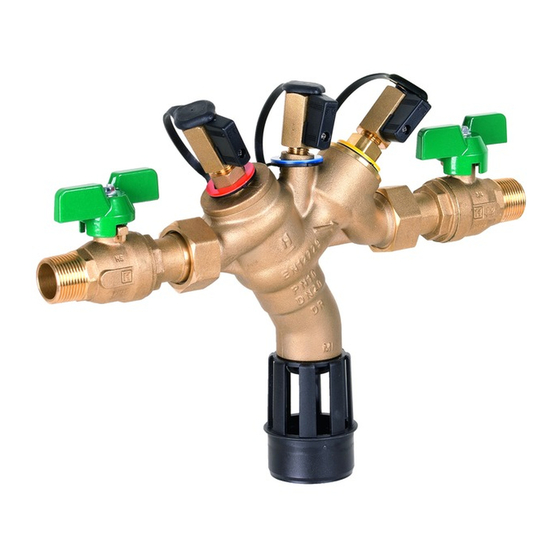

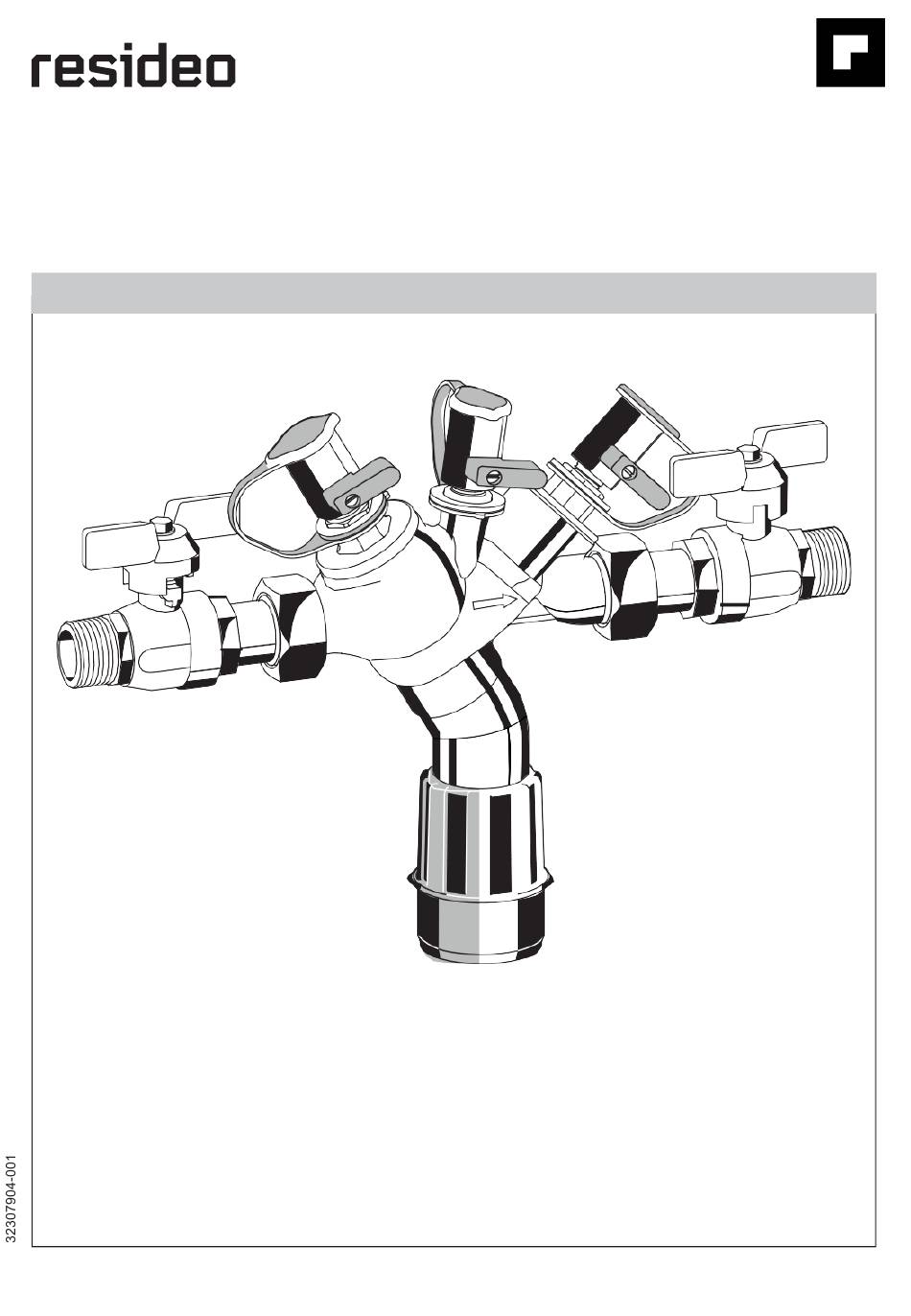

- Page 1 Braukmann BA295CS Einbauanleitung Installation instructions Systemtrenner Anleitung zum späteren Gebrauch aufbewahren! Keep instructions for later use! Backflow Preventer...
-
Page 2: Montage
Ablaufrohranschluss DN50 bei Anschlussgröße " - 1 " nach unten DN70 bei Anschlussgröße 1 " - 2" • Durchflussrichtung beachten (Pfeilrichtung) • spannungs- und biegemomentfrei einbauen Anschlussgröße " - 2" • Beruhigungsstrecke von 5xDN hinter Systemtrenner vorsehen Resideo Technologies MU1H-1254GE23 R1020... - Page 3 3. Ablaufleitung an Ablaufanschluss anschließen (Kunst- stoffrohr HT 50, HT70) 4. Gerät ist betriebsbereit MU1H-1254GE23 R1020 Resideo Technologies...
-
Page 4: Wartung
• Kartuscheneinsatz nicht in Einzelteile zerlegen! • Absperrarmaturen aus Messing Die örtlichen Vorschriften zur ordnungsgemäßen Abfall- verwertung bzw. Beseitigung beachten! 6. Montage in umgekehrter Reihenfolge • Kartusche eindrücken bis sie einrastet 7. Funktion überprüfen (siehe Kapitel Inspektion) Resideo Technologies MU1H-1254GE23 R1020... -
Page 5: Störungen / Fehlersuche
½", ¾", 1" 0904141 komplett 1¼" 0904142 1½", 2" 0904143 Rückflussverhin- ½", ¾", 1" 0904144 derer 1¼" 0904146 1½" 0904147 2" 0904148 Absperrkugelhahn ½" 2192900 ¾" 2193100 1" 2193200 1 ¼" 2193300 1 ½" 2193400 2" 2193500 MU1H-1254GE23 R1020 Resideo Technologies... - Page 6 Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA. F76S Hauswasser-Feinfilter rück- und ausspülbar AA = mit Klarsicht-Filtertasse bis 40 °C AAM = mit Rotgussfiltertasse bis 70 °C F74CS Hauswasser-Feinfilter Rückspülbarer Feinfilter mit drehbarem Anschluss- stück Resideo Technologies MU1H-1254GE23 R1020...
- Page 8 Installation position Horizontal with discharge valve down- wards Max. operating 65 °C temperature Discharge pipe DN50 for connection sizes " - 1 " DN70 for connection sizes 1 " - 2" connection Connection size " - 2" Resideo Technologies MU1H-1254GE23 R1020...
-
Page 9: Maintenance
• push down the cartridge insert till it snaps in In accordance with EN 806-5 a regular maintenance must be 7. Test function (see chapter inspection) taken. Frequency: every 1-3 years (depending on local opera- ting conditions) To be carried out by an installation company MU1H-1254GE23 R1020 Resideo Technologies... -
Page 10: Troubleshooting
½", ¾", 1" 0904141 complete 1¼" 0904142 1½", 2" 0904143 Check valve ½", ¾", 1" 0904144 1¼" 0904146 1½" 0904147 2" 0904148 Shutoff valve ½" 2192900 ¾" 2193100 1" 2193200 1 ¼" 2193300 1 ½" 2193400 2" 2193500 Resideo Technologies MU1H-1254GE23 R1020... - Page 11 BA. F76S Fine filter, reverse rinsable AA= With clear filter bowl AAM = With red bronze filter bowl F74CS Fine filter Reverse rinsable fine filter with rotatable connec- tion piece MU1H-1254GE23 R1020 Resideo Technologies...
- Page 12 Ademco 1 GmbH @2020 Resideo Technologies, Hardhofweg 40 Inc. All rights reserved. This 74821 Mosbach product is manufactured by Phone: +49 1801 466 388 Resideo Technologies, Inc and info.de@resideo.com its affiliates. www.resideo.com homecomfort.resideo.com...
- Page 13 · . ·· . . 8.2.1 + 8.3 8.2.2 MU1H-1254GE23 R1020 Resideo Technologies...
- Page 14 Instandhaltung ........3 Maintenance ........7 Entsorgung ......... 3 Disposal ..........8 10. Störungen / Fehlersuche ......4 10. Troubleshooting ........8 11. Serviceteile ..........4 11. Spare Parts ......... 8 12. Zubehör ..........5 12. Accessories ......... 9 MU1H-1254GE23 R1020 Resideo Technologies...
