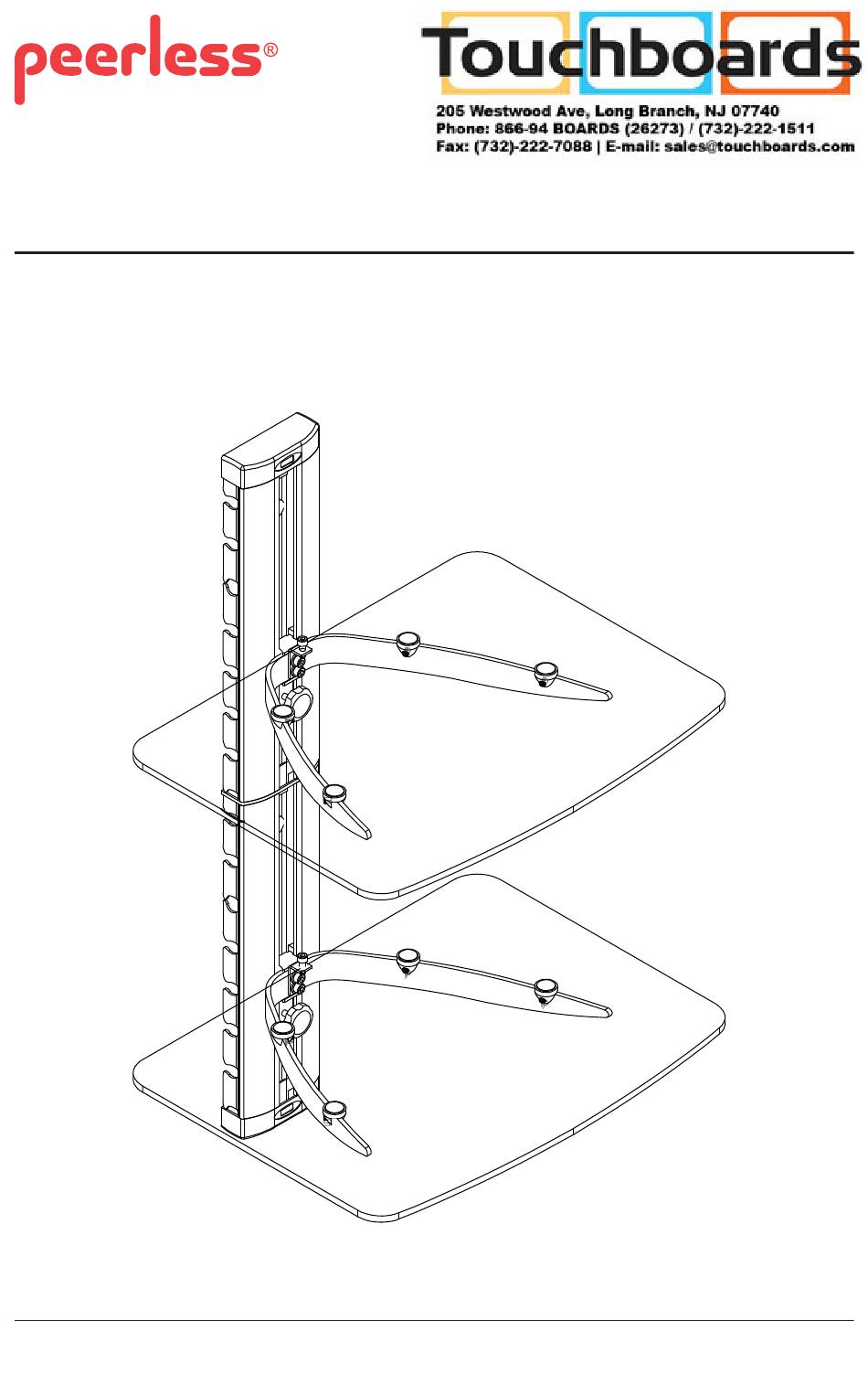

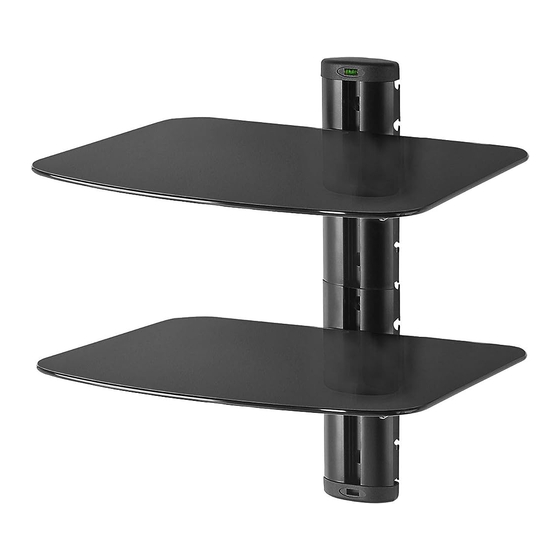

- Page 1 Installation and Assembly: A/V Component Shelf Models: ACCSH300, ESHV30 Max Load Capacity Per Shelf: 30 lb (13.6 kg) ISSUED: 01-21-11 SHEET #: 083-9014-1...
- Page 2 NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
-
Page 3: Parts List
Before you start check the parts list to insure all of the parts shown are included. Parts List ACCSH300/ESHV30 Qty. Description A column B M5 X 44mm wood screw C wall anchor D shelf attachment clamp E M5 X 18mm socket cap screw... -
Page 4: Installation To Wood Stud Wall
Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. - Page 6 Installing Shelf to Column Slide shelf attachment clamps (D) into columns (A) and reattach end cap onto column (A) as shown in fi gure 2.1. END CAP fi g. 3.1 Attach support clips (L) to shelf bracket (J) and slide to desired position as shown in fi gure 3.1. Securely tighten all set screws using the 2.5 mm allen wrench (N).
- Page 7 Attach shelf bracket (J) and glass support bracket (G) to shelf attachment clamp (D) using two M5 x 18mm screws (E) and washers (I) shown in fi gure 4.1 using 4mm allen wrench (M). Adjust the level of the shelf bracket (J) to desired height then tighten knob to secure. NOTE: Position ONE shelf bracket assembly per column only.
-
Page 8: Cable Management
8 of 27 ISSUED: 01-21-11 SHEET #: 083-9014-1 Peerless Industries, Inc. 2300 White Oak Circle © 2011, Peerless Industries, Inc. All rights reserved. Aurora, IL 60502 All other brand and product names are trademarks or registered trademarks of their respective owners. www.peerlessconsumer.com... - Page 9 Instrucciones para la instalación y el ensamblaje: A/V Período de componentes Modelos: ACCSH300, ESHV30 Capacidad máxima de soportar carga por estante: 30 lb (13.6 kg) PUBLICADO: 01-21-11 HOJA #: 083-9014-1...
- Page 10 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.
- Page 11 Español Antes de comenzar, coteje la lista de piezas para asegurarse de que se han incluido todas las piezas. Lista de piezas ACCSH300/ESHV30 Cant. Descripción A columna B tornillo para madera M5 X 44mm C anclaje para concreto D Deslice la abrazadera para fijar la repisa...
- Page 12 Español Instalación en una pared con montantes ADVERTENCIA • El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede fi rmemente sujeta, pero no apriete en exceso.
- Page 13 ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifi que que tengan un mínimo de 1-3/8" (35 mm) de superfi cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto.
- Page 14 Español Instalación de plataforma a la columna Deslice la abrazadera para fi jar la repisas (D) en la columnas (A) y vuelva a colocar la cubierta del extremo de la columna, como se muestra en la fi gura 2.1. CUBIERTA DE LOS EXTREMOS fi...
- Page 15 Español Fije el soporte de estante (J) y el vidrio soporte (G) a la abrazadera para fi jar la repisa (D) usando dos tornillos de M5 x 18 mm (E) y las arandelas (I) muestra en la fi gura 4.1 utilizando una llave allen de 4 mm (M).
- Page 16 PUBLICADO: 01-21-11 HOJA #: 083-9014-1 Peerless Industries, Inc. 2300 White Oak Circle © 2011 Peerless Industries, Inc. Todos los derechos reservados. Aurora, IL 60502 Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
- Page 17 Installation et Montage : A/V Composante du plateau modèles: ACCSH100, ACCSH200, ESHV10, ESHV20 Capacité de charge maximale par tablette: 30 lb (13.6 kg) PUBLIÉ LE: 01-21-11 FEUILLE No: 083-9014-1...
- Page 18 REMARQUE: Lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
-
Page 19: Liste Des Pièces
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces ACCSH300/ESHV30 Qté Description A colonne B M5 X 44mm vis à bois C ancrage mural D pince de fixation plateau E M5 x 18mm Vis à tête cylindrique F M5 x 12mm Vis à... -
Page 20: Installation Sur Un Mur À Montant En Bois
Français Installation au mur en bois à montants uniques AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 21: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
WARNING • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. - Page 22 Français Installation du plateau à la colonne Glisser le collier de fi xation plateau (D) dans la colonne (A) et de rattacher embout sur la colonne (A) comme le montre la fi gure 2.1. EMBOUT fi g. 2.1 Fixez les attaches de support (L) sur le support de conservation (J) et faites glisser à la position désirée, comme illustré...
- Page 23 Français ACCSH200 et ESHV20 Modèles Fixez le support de plateau (J) et le support de verre (G) à pince de fi xation plateau (D) en utilisant deux vis M5 x 18mm (E) et les rondelles (I) le montre la fi gure 4.1 en utilisant une clé hexagonale de 4 mm (M).
-
Page 24: Gestion Des Câbles
PUBLIÉ LE: 01-21-11 FEUILLE No: 083-9014-1 Peerless Industries, Inc. 2300 White Oak Circle © 2011, Peerless Industries, Inc. Tous droits réservés. Aurora, IL 60502 Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. - Page 25 25 of 27 ISSUED: 01-21-11 SHEET #: 083-9014-1...
- Page 26 26 of 27 ISSUED: 01-21-11 SHEET #: 083-9014-1...
- Page 27 27 of 27 ISSUED: 01-21-11 SHEET #: 083-9014-1...
