GRAFIK Systems
Installation Instructions
Description
The OMX-CCO-8 provides eight dry contact closure outputs that integrate the control of customer-
supplied audio/visual equipment to the Lutron Lighting Control System. In addition, the OMX-CCO-
8 can control Motorized Window Treatment (MWT) controllers that accept dry contact closures as
inputs. The OMX-CCO-8 is for use with GRAFIK 5000
Lighting Control Systems.
Features
I
The OMX-CCO-8 provides both normally open (NO) and normally closed (NC) contacts.
The OMX-CCO-8 may be set to momentary or maintained outputs.
I
I
The outputs may be set as individual outputs or MWT channels.
Outputs set as MWT channels may be set to have OPEN and CLOSE outputs or OPEN, STOP, and
I
CLOSE outputs.
I
Manual override buttons allow for testing the system wiring.

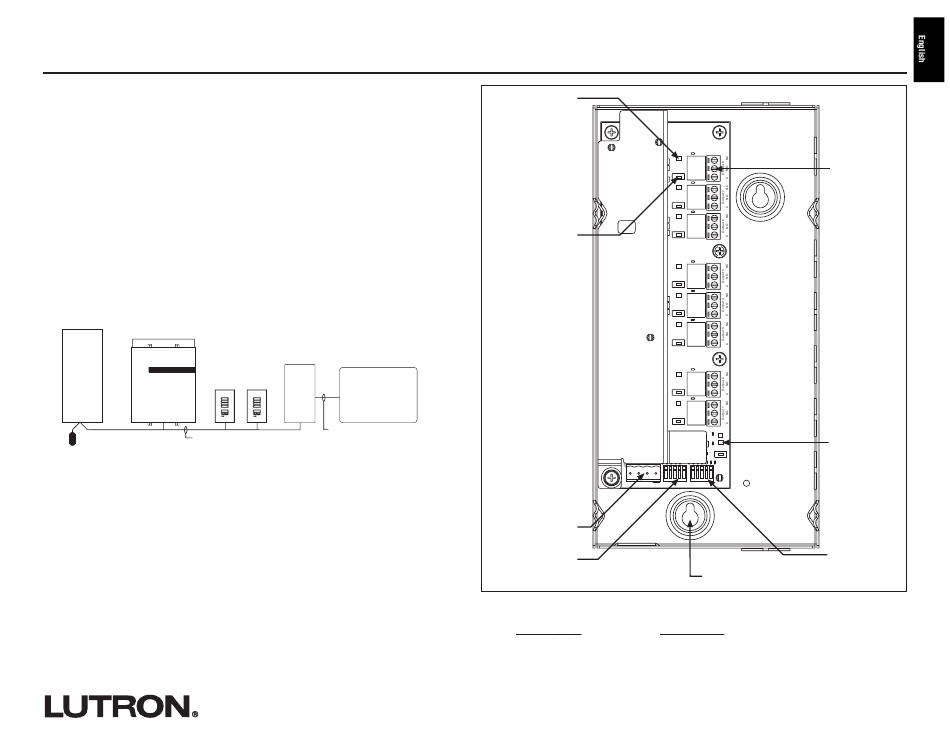

System Diagram
Wallstation Control Link
LT-1
, GRAFIK 6000
, and GRAFIK 7000
™
®
™
OMX-
A/V Equipment or
CCO-8
MWT Controls
Class 2/PELV Wiring
Output Status LED
(typical of 8)
Manual Override
Buttons (typical of 8)
COM +V MUX MUX
Control Link
Options Switches
Output Ratings
Supply Voltage
Resistive Load
0-30 V
30-42 V
Contact Closure Output
OMX-CCO-8
Contact Closure
Outputs (typical
of 8)
Status LED
1 2 3 4 5
1 2 3 4 5
OPTIONS
ADDRESS
Address Switches

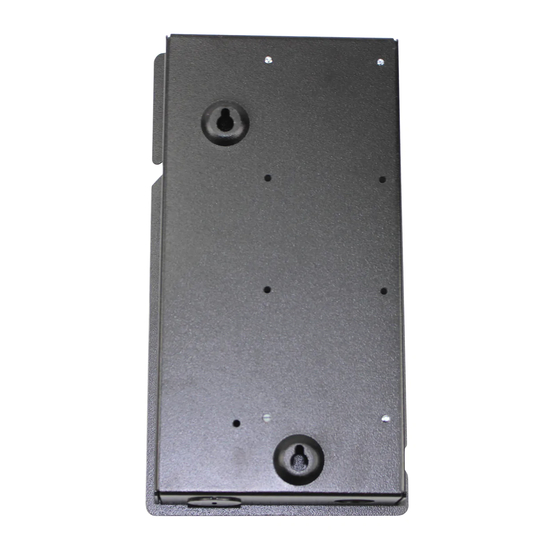

Mounting Hole (2x)
1.0 A
0.5 A
