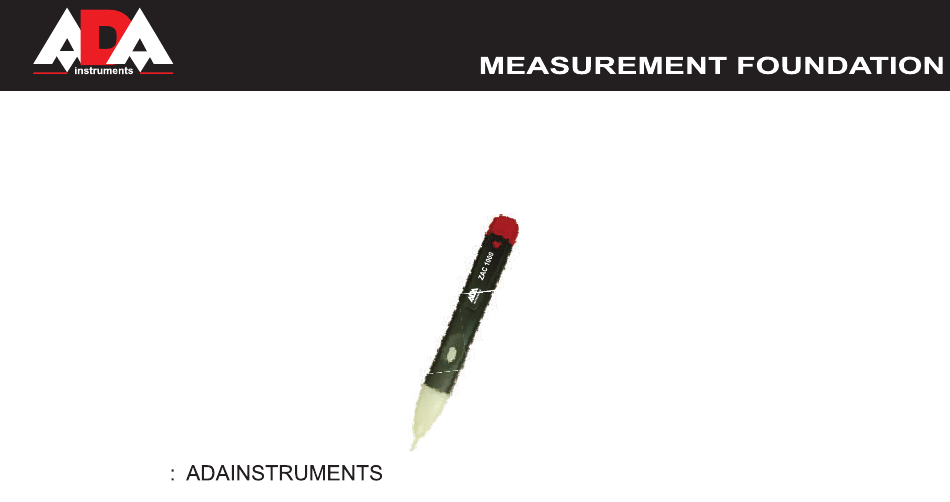

- Page 1 Operating manual AC Voltage Detector Model: ZAC 1000 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
Table of contents 1. Kit .............3 2. -
Page 3: Kit

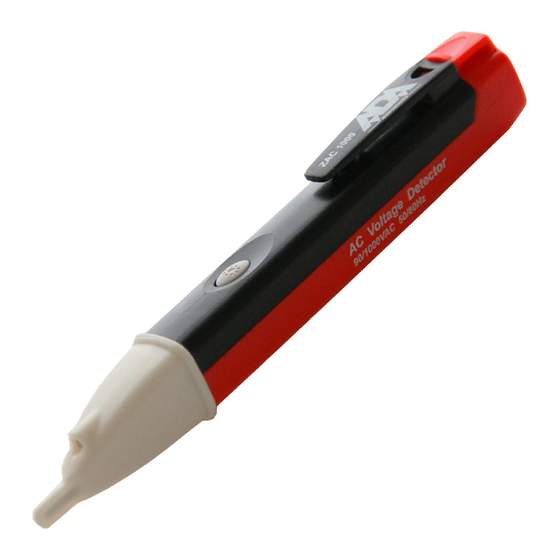

1000 ZAC 1000, batteries, operating manual. Description The Volt finder voltage detector is intended to check for the presence of AC voltage, signaling the user with an LED on. Built-in bright flashlight with ON/OFF button. Features detector clip On/Off butoon. Turns On/Off the torch. -
Page 4: Specifications
1000 Specifications Detection AC voltage, 90...1000V (50/60 Hz) Operation temperature 10 ... +50°С Operation humidity <90%RH Storage temperature 10 ... +50°С Power supply 2 х ААА 1,5V batteries Dimensions, mm 150х25х18 Weight 48 gr. Safety instructions This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. - Page 5 1000 WARNING Read and understand this material before operating or servicing this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death. Electric shock hazard: Contact with live circuits can result in severe injury or death. Do not use the unit if it is wet or damaged.
-
Page 6: Changing The Battery
1000 Do not expose the unit to extremes in temperature or high humidity. Failure to observe these precautions can result in injury and can damage the instrument. Battery Replacement Press the clip (2) and move the half of the housing in the opposite direction from detector (1). Replace the batteries. - Page 7 1000 Place the probe tip (1) on or near the circuit or unit to be tested. Detector lights up in red color. Sounds alarm. LED indicate the presence of AC Voltage from 90~1000 VAC (50/60Hz). Note: The voltage detector cannot detect voltage on armored cable or on cable in conduit, behind panels, or in metallic enclosures.
-
Page 8: Warranty
1000 WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 9 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product applica- tion, mentioned in the service instruction, without tentative written agreement of the expert provider.
-
Page 10: Appendix 2- "Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory). - Page 11 1000 Руководство по эксплуатации Бесконтактный детектор напряжения АС Модель: ZАС 1000 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 12 Оглавление 1. Комплект поставки ..........13 2.
-
Page 13: Комплект Поставки
1000 Комплект поставки Бесконтактный детектор напряжения ZАС 1000, батарейки, руководство по эксплуатации. Описание Бесконтактный детектор напряжения ZАС 1000 предназначен для обнаружения напряжения в розетках, осветительной арматуре, выключателях, проводах и кабелях, а также для определения места обрыва провода. Свойства детектор клипса кнопка... -
Page 14: Технические Характеристики
1000 Технические характеристики Обнаруживаемый параметр напряжение переменного тока, 90...1000В (50/60 Гц) Рабочая температура -10 ... +50°С Рабочая влажность <90%RH Температура хранения 10 ... +50°С Источник питания 2 х ААА 1,5В батарейки Размеры, мм 150х25х18 Вес 48 гр. Инструкция по безопасности Перед... - Page 15 1000 ВНИМАНИЕ Перед началом работы, протестируйте прибор на известном участке с напряжением. Работа с переменным напряжением может привести к травме или смерти. Во избежании поражения электрическим током не используйте прибор, если он влажный или поврежден. Работа с напряжением больше 90-1000В опасна для жизни. Не...
-
Page 16: Замена Батареи
1000 Замена батареи Надавите на клипсу (2) и сдвиньте половинку корпуса в противоположном направлении от детектора (1). Замените батарейки. Соблюдайте полярность. Работа с прибором Бесконтактный детектор напряжения ZАС 1000 предназначен для обнаружения напряжения в розетках, осветительной арматуре, выключателях, проводах и кабелях. Поместите... -
Page 17: Гарантия
1000 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен... - Page 18 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 19 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 20 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
