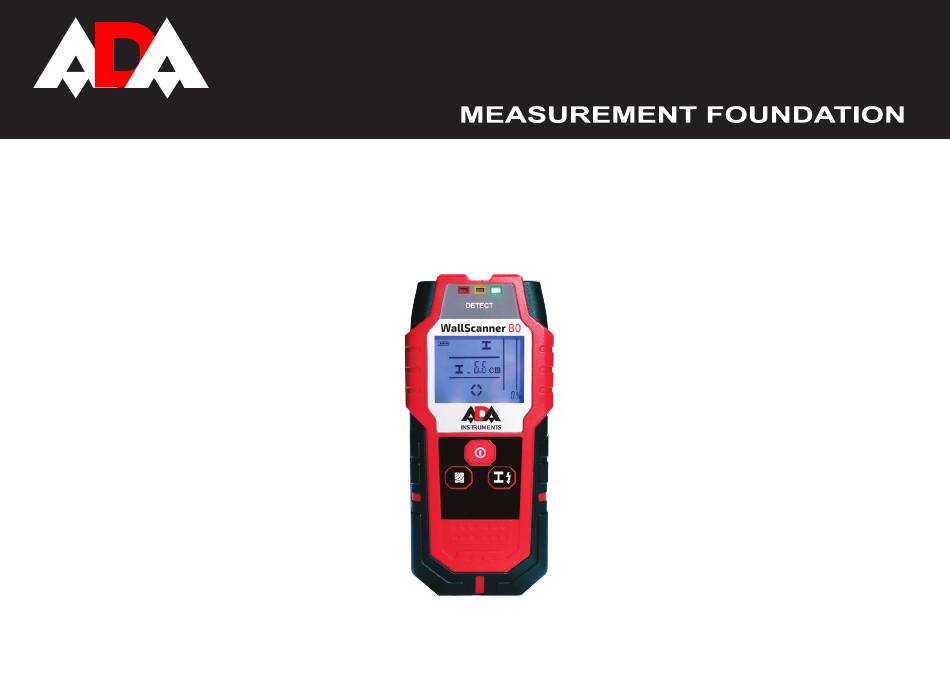

- Page 1 INSTRUMENTS Operating manual Wire, metal and wood detector Model: Wall Scanner 80 Manufacturer: ADAINSTRUMENTS Address: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
INSTRUMENTS Table of contents 1. Intended Use ..........3 2. -
Page 3: Intended Use

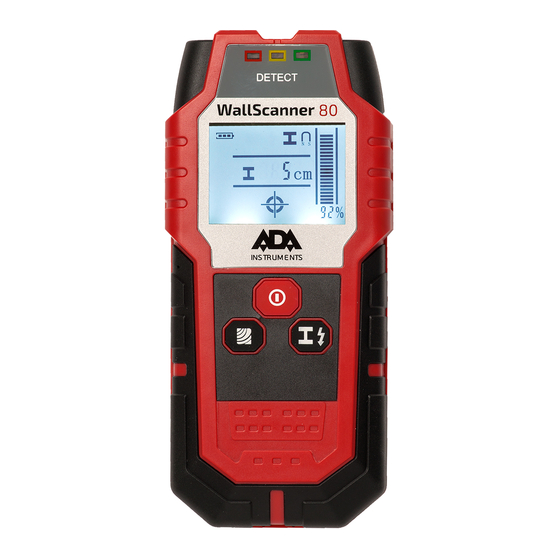

INSTRUMENTS Intended Use The measuring tool is intended for the detec- tion of metals (ferrous and non-ferrous metals, e.g., rebar), joists and ‘live’ wires/conductors in walls, ceilings and floors. Product Features 1. Red light indicator 2. Yellow light indicator 3. Green light indicator 4. - Page 4 INSTRUMENTS DISPLAY ELEMENTS a) Indicator for magnetic/non-magnetic metals b) Indicator for the current detection mode (wood, live wire, metal) c) Battery indicator d) Indicator of metal depth detection e) Indicator of “Autocal” calibration f) Indicator of the detected object regarding the area center (sensor area) g) Signal strength MEASUREMENT FOUNDATION...
-
Page 5: Technical Data
INSTRUMENTS Technical data Maximum scanning depth*: Ferrous metals 80 mm Non-ferrous metals (Copper) 60 mm Copper conductors(live)** 50 mm Wood 20 mm Automatic switch off after approx. 5 min Operating temperature -10 °C…+50°C Storage temperature -20°C…+70°C Battery 1x9 V Operating lifetime approx. Weight 0.12 kg *Depends on material and size of objects as material and condition of structure. -
Page 6: Detection Performance
INSTRUMENTS Detection performance The object to be measured Depth of detection Accuracy of detection Rebar/copper tube ø 20 8 cm/6 cm ø 16 7 cm/6 cm ø 12 6 cm/5 cm ø 6 5 cm/5 cm ±1 cm Live wire and cable 5 cm Wood Wooden beam... - Page 7 INSTRUMENTS If the measuring tool was subject to an extreme temperature change, allow it to the adjust to the ambient temperature before switching on. Press ON/OFF button to switch on the instrument. After a short test the detector is ready for operation. The measuring tool automatically enter the function mode of metal detection.
-
Page 8: Operating Instructions
INSTRUMENTS ally decrease. A loud tone sounds when the instrument detects the object. If the object is located in the center of sensor area, the icon f will appear on the display. The instrument makes a steady sound and the green light is lit. Scanning for “live”... -
Page 9: Maintenance And Service
INSTRUMENTS Maintenance and service Wipe away debris or contamination with a dry, soft cloth. Do not use cleaning agents or solvents. In order not to affect the measuring function, decals/stickers or name plates, especially metal ones, may not be attached in the sensor area 8 on the front or back side of the measuring tool. -
Page 10: Warranty
INSTRUMENTS WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workman- ship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. -
Page 11: Appendix 1. Certificate Of Acceptance And Sale
Certificate of acceptance and sale ____________________________________________________________________________ ____________________________________________________________________________ ___________________________________________________________№_______________ name and model of the instrument Corresponds to ________________________________________________________________ designation of standard and technical requirements Data of issue __________________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ________________________ name of commercial establishment... -
Page 12: Appendix 2. Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory). - Page 13 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
- Page 15 INSTRUMENTS Руководство по эксплуатации Детектор проводки, металла, дерева Модель: Wall Scanner 80 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 16 INSTRUMENTS Оглавление 1. Применение ........... . 17 2.
-
Page 17: Применение
INSTRUMENTS Применение Настоящий измерительный инструмент предназначен для поиска в стенах, потолках и полах металлов (черных и цветных металлов, например, арматурной стали), деревянных балок, а также электрокабелей под напряжением. Свойства 1. Красный световой индикатор 2. Желтый световой индикатор 3. Зеленый световой индикатор 4. - Page 18 INSTRUMENTS ЭЛЕМЕНТЫ ИНДИКАЦИИ a) Индикатор магнитных и немагнитных металлов b) Индикатор режима работы (дерево, электропровод под напряжением, металл) c) Индикатор заряда батареи d) Индикатор глубины обнаружения металла e) Индикатор настройки “Autocal” f) Индикатор обнаружимого объекта относительно центра области обнаружения (сенсорной зоны) g) Уровень...
-
Page 19: Технические Данные
INSTRUMENTS Технические данные Глубина обнаружения, макс.*: черные металлы 80 мм цветные металлы (медная труба) 60 мм медные кабели (под напряжением)** 50 мм древесина 20 мм Автоматическое выключение прибл. через 5 мин Рабочая температура -10 °C…+50°C Температура хранения -20°C…+70°C Батарея 1x9 В Продолжительность... -
Page 20: Работа С Инструментом
INSTRUMENTS Параметры обнаружения Измеряемый объект Глубина обнаружения Точность обнаружения Арматурный стержень/ ø 20 8см/6см медная трубка ø 16 7см/6см ø 12 6см/5см ø 6 5см/5см ±1 см Электрокабель под напряжением и кабель 5 см Древесина Деревянная балка 2 см Деревянная рейка 2 см... - Page 21 INSTRUMENTS ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ Защищайте измерительный инструмент от влаги и прямых солнечных лучей. Перед включением измерительного инструмента убедитесь в сухом состоянии сенсорной зоны 8. При необходимости вытрите измерительный инструмент насухо тряпкой. При больших колебаниях температуры перед включением следует выдержать инструмент до выравнивания температуры.
- Page 22 INSTRUMENTS объектов на дисплее загорается индикатор d (значение глубины). Точность значения глубины – это соотношение формы и положения сканируемых металлических объектов. Значок а отображает, магнитный металл или нет. Обнаружение деревянных объектов Для обнаружения деревянных объектов установите измерительный инструмент как можно ближе к обследуемой поверхности.
-
Page 23: Указания По Применению
INSTRUMENTS инструмент по поверхности. После многократного перемещения инструмента можно очень точно показать расположение кабелей под напряжением. Если измерительный инструмент находится очень близко к кабелю под напряжением, загорается индикатор красного света и раздается частый звуковой сигнал. Кабели под напряжением легче обнаружить, если к ним подключены включенные потребители тока (например лампы, приборы). Возможности обнаружения... -
Page 24: Гарантия
INSTRUMENTS Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую... - Page 25 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 26 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель ________________________________________________ Серийный номер ______________________Дата продажи_______________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудова- ние, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющим- ся...
- Page 27 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ________________________...
