urmet domus 1033/132 Manual

DS1033-142D
RIVELATORE DOPPIA TECNOLOGIA
DUAL TECHNOLOGY DETECTOR
Sch./Ref. 1033/132
CARATTERISTICHE TECNICHE
Tensione nominale di alimentazione: ...... 12V
Assorbimento a 12 V : .......................... 8mA nom. 22mA max
Sensibilità Microonda (MW): ................... regolabile con trimmer
Frequenza: .............................................. 10,525 GHz
Potenza di emissione (EIRP): .................. 8dBm
Portata: ................................................... 15 m
Copertura MW: ........................................ 90° orizzontale - 36° verticale
Copertura IR: .......................................... 90°
Zone sensibili: ........................................ 18 su 4 piani con creep zone
Opto Relè di allarme: ............................... 100mA / 24V
Tamper antimanomissione: ..................... 100 mA / 30V
Tempo Allarme: ...................................... 3 sec
Temperatura di funzionamento: ............... -10°C ÷ +55°C
Umidita Ambientale: ................................ 95%
MTBF Teorico: ........................................ 120.000 ORE
Dimensioni (h x l x p): .............................. 107x61,5x43,5 mm
Peso: ....................................................... 110 g
Livello Prestazione: ................................. EN50131-2-4. Grado 2, CLASSE II
ACCESSORI OPZIONALI
• Snodo per rivelatori per interno sch. 1033/119
AVVERTENZE
• Installare il sensore su superfici rigide, prive di vibrazioni, ad una altezza
compresa tra 2 e 2,3 metri facendo riferimento ai diagrammi di rilevazione in
modo tale che il sensore rilevi spostamenti che incrociano la zona protetta e
che il modulo microonda rilevi quelli in avvicinamento. Evitare il
posizionamento del sensore vicino a fonti di calore o alla luce diretta del sole.
• Evitare la riflessione dell'energia elettromagnetica su ampie superfici quali ad
esempio specchi, pareti metalliche etc.
• Evitare di puntare il sensore su lampade fluorescenti o comunque di porlo
nelle immediate vicinanze delle stesse.
• Evitare che esistano, a causa di mobili, scaffalature, etc. zone cieche
nell'area protetta entro cui possa muoversi l'intruso. Evitare la presenza di
animali nell'area protetta.
• Nel caso di installazioni ad altezze superiori ai 2,1 metri si consiglia l'utilizzo
dello snodo opzionale, inclinando il sensore in modo da adattare al meglio i
campi di copertura alle effettive necessità.
INSTALLAZIONE
INSTALLAZIONE CON SNODO
Per il montaggio
dello snodo, aprire le
apposite
predisposizioni a
sfondamento "C" e
"D" (passaggio cavi
snodo) visualizzate in Fig. 2 ed assemblare
lo snodo. È importante,
l'orientamento, bloccare il movimento dello
snodo serrando a fondo la vite fornita a
corredo dello snodo. Il manuale completo
dello snodo è disponibile
www.urmet.com.
INSTALLAZIONE SENZA SNODO
Per rimuovere il coperchio del sensore
togliere la vite di chiusura (se inserita) e premere con un cacciavite sul dente
di fissaggio, verso l'interno della feritoia. Per togliere il circuito stampato
allargare uno dei ganci E1-E2 (Fig. 2).
Attenzione: non toccare con le dita il sensore piroelettrico.

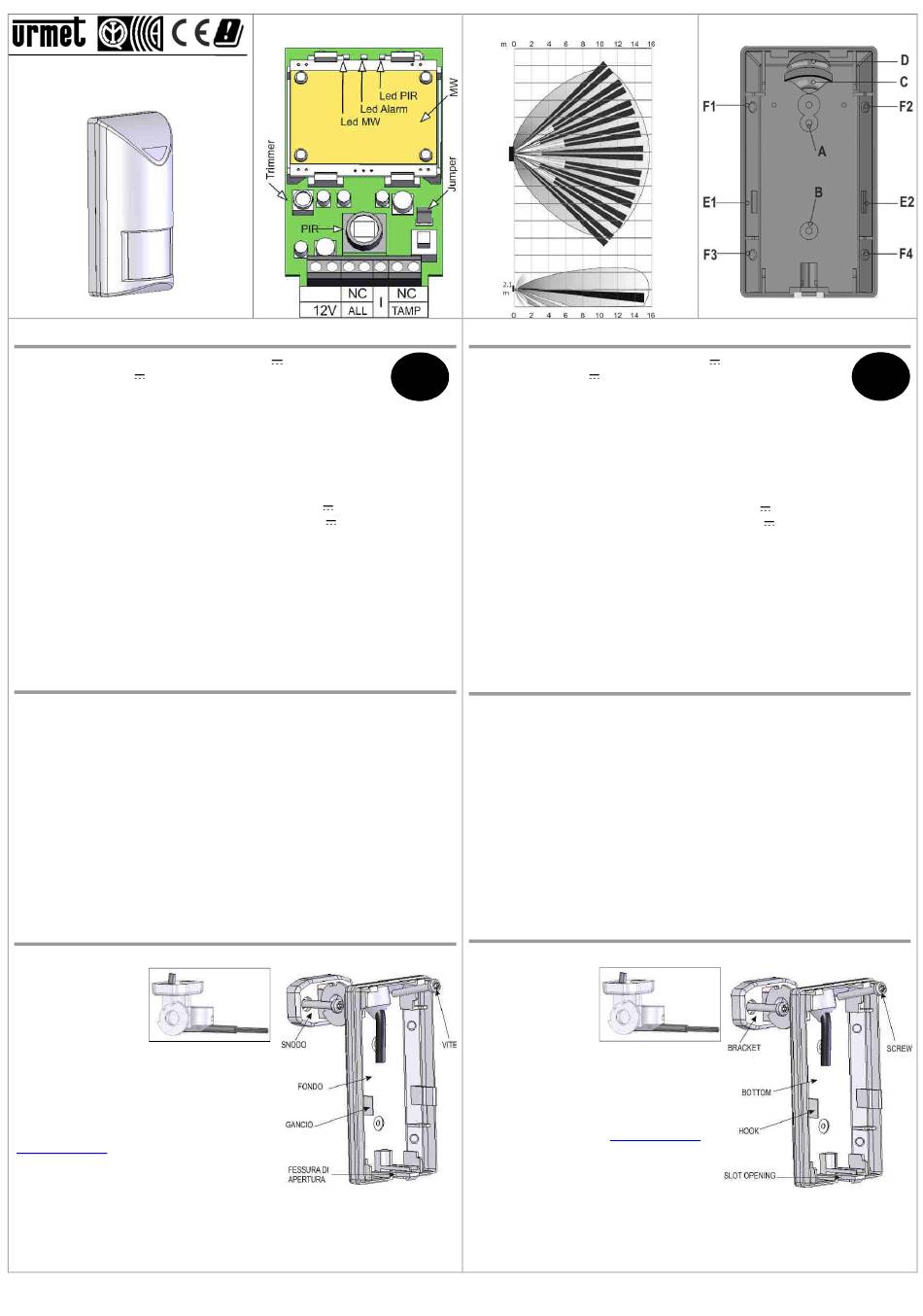

LBT20176
- +
+/- 3V
0,5÷15 m ± 20%
terminato
sul sito
Copertura / Cover
Fig. 1
TECHNICAL CHARACTERISTICS
Nominal power voltage: ...................... 12V
I
Consumption at 12 V : .................... 8mA nom. 22mA max.
Microwave sensitivity (MW): ............. adjustment with trimmer
Frequency: ......................................... 10.525 GHz
Emission power (EIRP): ..................... 8dBm
Range: ............................................... 15 m
MW coverage: .................................... 90° horizontal - 36° vertical
IR coverage: ....................................... 90°
Sensitive zones: ............................... 18 on 4 floors with creep zone
Alarm relay opto: ................................ 100mA / 24V
Tamperproof switch: ........................... 100 mA / 30V
Alarm time: ....................................... 3 sec
Working temperature range: ............... -10°C – +55°C
Ambient humidity: ............................... 95%
Theoretical MTBF: .............................. 120,000 HOURS
Dimensions (h x w x d): ...................... 107x61.5x43.5 mm
Weight: ............................................... 110 g
...........................
Performance level:
OPTIONAL ACCESSORIES
• Brackets for detectors Ref. 1033/119
CAUTIONS
• Install the sensor on rigid, vibration-free surfaces at a height comprised
between 2 and 2.3 metres making reference to the detection diagrams so
that the sensor can detect movements crossing the protected zone and the
microwave module can detect approaching movements. Avoid positioning
the sensor close to sources of heat or direct sunlight.
• Avoid the reflection of electromagnetic energy on large surfaces, such as
mirrors, metal walls etc.
• Avoid pointing the sensor towards, or in all cases placing it near, fluorescent
lights
• Avoid the creation of blind areas caused by furniture, shelving etc. in the
protected area in which an intruder could move about. Avoid the presence of
animals in the protected area.
• In case of installations at heights greater than 2,1 metres, it is advisable to
use the optional bracket, including the sensor so as to adapt the coverage
fields better to the actual needs.
INSTALLATION
INSTALLATION WITH BRACKET
To install the
bracket, open the
specific cut-out
areas "C" and "D"
(bracket cable
passage) shown in
Fig. 2, and assemble
Importantly, after orienting, block the
movement of the bracket by tightening the
screw provided with the bracket. The
complete user manual of the bracket is
available on the website www.urmet.com.
INSTALLATION WITHOUT BRACKET
To remove the sensor cover, remove the
fastening screw (if inserted) and press with
a screwdriver on the fastening screw towards the inside of the slot. Widen one
of the hooks E1-E2 to remove the printed circuit (Fig. 2).
Warning: do not touch the pyroelectric sensor with your fingers.
+/- 3V
0,5÷15 m ± 20%
EN50131-2-4. Degree 2, CLASS II
the bracket.
Fig. 2
GB
