urmet domus 729 Manual

DS 729-001
SONERIA SUPPLEMENTARE ELETTRONICA PER IMPIANTI TELEFONICI
ADDITIONAL ELECTRONIC TONE RINGER FOR TELEPHONE SYSTEMS
Sch./ Ref. 729
SONERIA SUPPLEMENTARE ELETTROMECCANICA PER IMPIANTI TELEFONICI
ADDITIONAL ELECTROMECHANICAL BELL RINGER FOR TELEPHONE SYSTEMS
Sch. / Ref. 3850/1
ITALIANO
COLLEGAMENTO
Mod.
729
Sch. 729
Il massimo numero di dispositivi (telefoni + sonerie
supplementari Sch. 729) che possono essere con-
LBT 7083
nessi contemporaneamente alla linea è dieci.

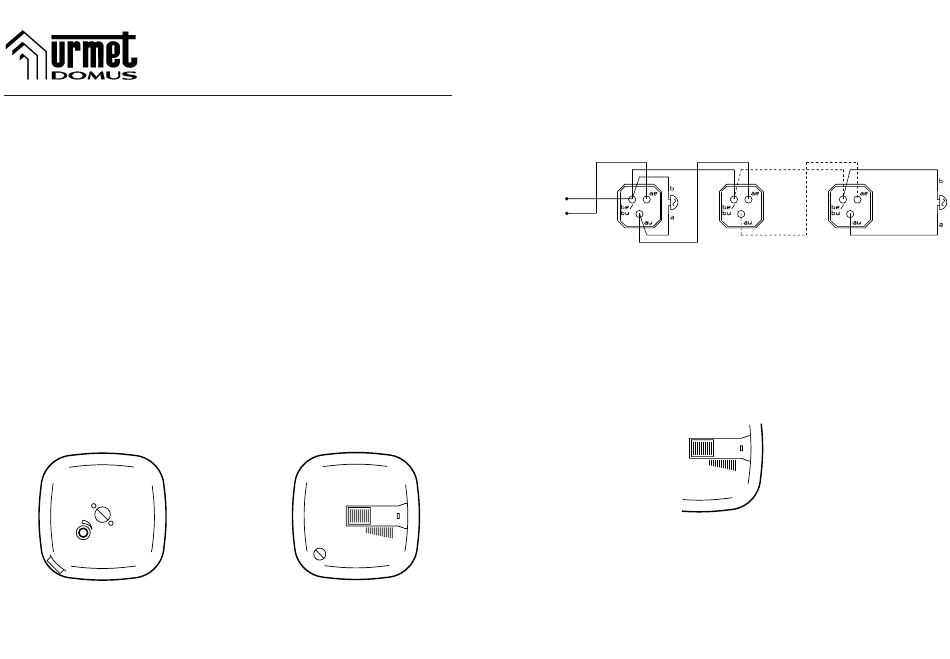

Esempio di collegamento di 2 sonerie
Linea telefonica
Telephone line
Collegare i morsetti a e b della soneria rispettiva-
mente ai morsetti au e be/bu delle prese telefoni-
che.
Tensione di alimentazione: >26Vc.a. 20 ÷ 50 Hz.
Regolazione del volume
Regolate il volume desiderato spostando la linguet-
ta posta nella parte superiore.
Fissaggio a muro
MIN MAX
− appoggio: con due viti e tasselli
− incasso: nelle normali scatole incasso utilizzate
per le prese telefoniche.
2
ENGLISH
CONNECTION
Ref. 729
The maximum number of items (phones + additional
electronic ringers Ref. 729) that should be connected
simultaneously to the line is ten.
Example of connection of 2 ringers.
a a
1 Presa 2 Presa
st nd
1 Socket 2 Socket
Connect terminals a and b of the ringer respectively
to terminals au and be/bu of one of telephone
sockets.
Power supply voltage: > 26Vac, 20 ÷ 50 Hz.
Ringing level
The ringing level can be adjusted by moving the
relevant slider.
MIN MAX
Wall mounting
− surface-mounting: with two screws and pegs.
− embedded version: in the normal embedding
boxes used for telephone sockets.
n. Presa
last Socket
DS729-001
