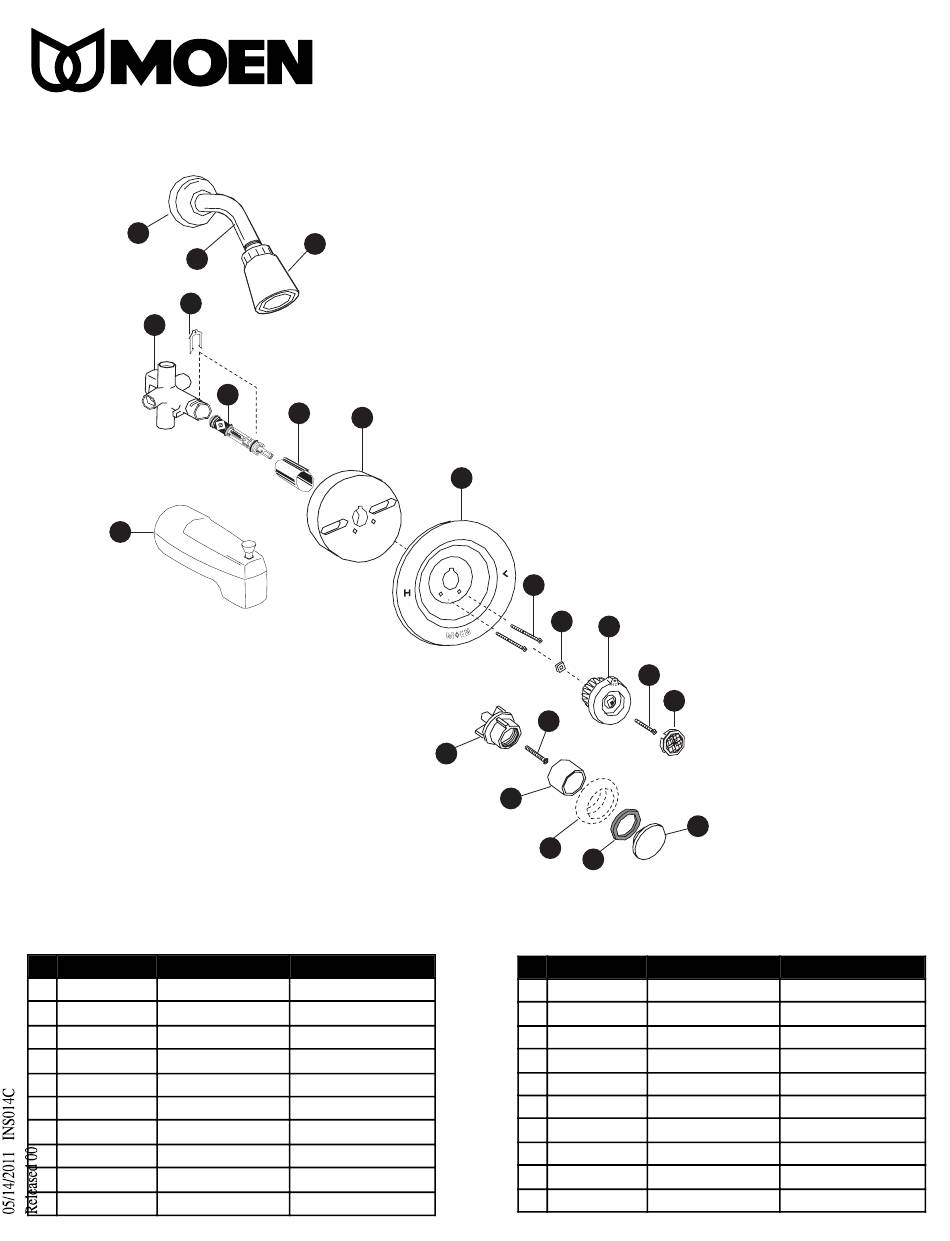

1
Flange
Bride
2
Shower Arm
Bras de Douche
3
Shower Head
Pomme de Douche
4
Retainer Clip
Bague de Retenue
5
Valve Body
Bâti de Soupape
6
Tub Spout
Bec de Baignoire
7
Cartridge
Cartouche
8
Stop Tube
Tube d'arrêt
9
Plaster Ground
Plaque Murale
10
Escutcheon
Rosace
®
3
7
8
9
ESPAÑOL
Chapetón
Brazo de Regadera
Cebolleta
Presilla Retenedora
Cuerpo de Válvula
Salida de la Tina
Cartucho
Tubo de Parada
Base para Pared
Chapetón
SINGLE HANDLE
TUB/SHOWER FAUCET
MODEL 82000, 2600, 2700 & 12000 SERIES
ROBINET À POIGNÉE UNIQUE
POUR DOUCHE/BAIGNOIRE
MODÈLES SERIES 82000, 2600, 2700 et 12000
MEZCLADORA PARA
TINA/REGADERA DE UNA MANIJA
MODELOS SERIES 82000, 2600, 2700 y 12000
10
11
12
13
14
20
19
18
17
ENGLISH
11
Escutcheon Screws
12
Handle Washer
13
Handle Knob
14
Handle Screw
15
Handle Cap
16
Concentrix Handle Cap
17
Gasket
18
Concentrix Handle Insert
19
Handle Skirt
20
Handle Hub
14
15
16
FRANÇAIS
ESPAÑOL
Vis de Rosace
Tornillos del Chapetón
Rondelle de Poignée
Arandela de Manija
Buton de Poignée
Vis de Poignée
Tornillo de Manija
Capuchon de Poignée
Capuchon de Poignée Concentrix
Tapa de Manija Concentrix
Support
Pièce Insérée de Poignée
Inserto de Manija Concentrix
Concentrix
Jupe de Poignée
La Garniture de Poignée
El Centro de Manija
INS014C
Perilla de Manija
Tapa de Manija
Empaque
Faldón de Manija
Advertisement
Related Manuals for Moen 82000 Series
Summary of Contents for Moen 82000 Series
- Page 1 INS014C ® SINGLE HANDLE TUB/SHOWER FAUCET MODEL 82000, 2600, 2700 & 12000 SERIES ROBINET À POIGNÉE UNIQUE POUR DOUCHE/BAIGNOIRE MODÈLES SERIES 82000, 2600, 2700 et 12000 MEZCLADORA PARA TINA/REGADERA DE UNA MANIJA MODELOS SERIES 82000, 2600, 2700 y 12000 ENGLISH FRANÇAIS ESPAÑOL ENGLISH...
- Page 2 NOM. LINTERNA DESTORNILLADOR DE ESTRELLA PINZAS 4-1/2" (114mm) For safety and ease of installation, Moen recommends the use of the FLOOR helpful tools above. PLANCHER PISO Par mesure de sécurité et pour faciliter l'installation, Moen s uggère l'utilisation des outils mentionnés ci-dessus.
- Page 3 1. Using escutcheon screws , temporarily install plaster ground with writing 2. Using pipe fittings selected, attach valve to water supply lines. Position so that facing out. Holding valve , install inlet supply lines selected. Note up plaster ground is flush with the finished wall surface. Block and secure all arrow on casting, install shower riser (minimum 36"...
- Page 4 ENGLISH 4. TO INSTALL IPS SPOUT 3. Slide flange onto long end of shower arm . Wrap both ends of shower arm with Teflon tape and screw long end of shower arm into pipe ell inside the wall until tight and the short end points straight forward. Push the flange to the Spout is ABS plastic and will crack upon contact with some pipe thread com- wall.
- Page 5 LOOKOUT PIPE RACCORD MIPLE A LA VISTA 6. After flushing, install escutcheon with escutcheon screws 5. TO INSTALL SLIP FIT SPOUT: Lookout (pipe protruding from finished wall) must be 1-1/2" (32mm) min. to 3- 7. Install handle parts. 3/4"- (89mm) max. in length and be free of deep scratches, dents, kinks or bends.
-
Page 6: Maintenance
3. Réinstaller la poignée dans la même position qu’elle occupait avant le démontage (dirigée directement vers vous). Serrer fermement la poignée et replacer le capuchon de poignée. HELPLINE APPELER SANS FRAIS LINEAS TELEFONICAS 1 (800) BUY-MOEN M. CONSEIL ® DE SERVICIO (289-6636) Utiliser notre LIGNE D’ASSISTANCE... - Page 7 Disassembly Demontage Desarmado CAUTION: Always turn water OFF before disas- sembling the valve. Open faucet handle to alleviate water pressure to insure that complete water shut-off has been accomplished. ATTENTION: Toujours couper l’alimentation en eau avant d’enlever ou de démonter le robinet. Ouvrir la poignée du robinet pour libérer la pression d’eau et pour s’as- Clip surer que l’alimentation en eau a bien été...
- Page 8 Moen will advise you of the procedure to follow in making warranty claims. Simply write to Moen Incorporated using the address below. Explain the...
