- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BE 19-06 COD US: 26AMC6, 26AMC49 V : 01...
- Page 2 V : 01...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 01...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.

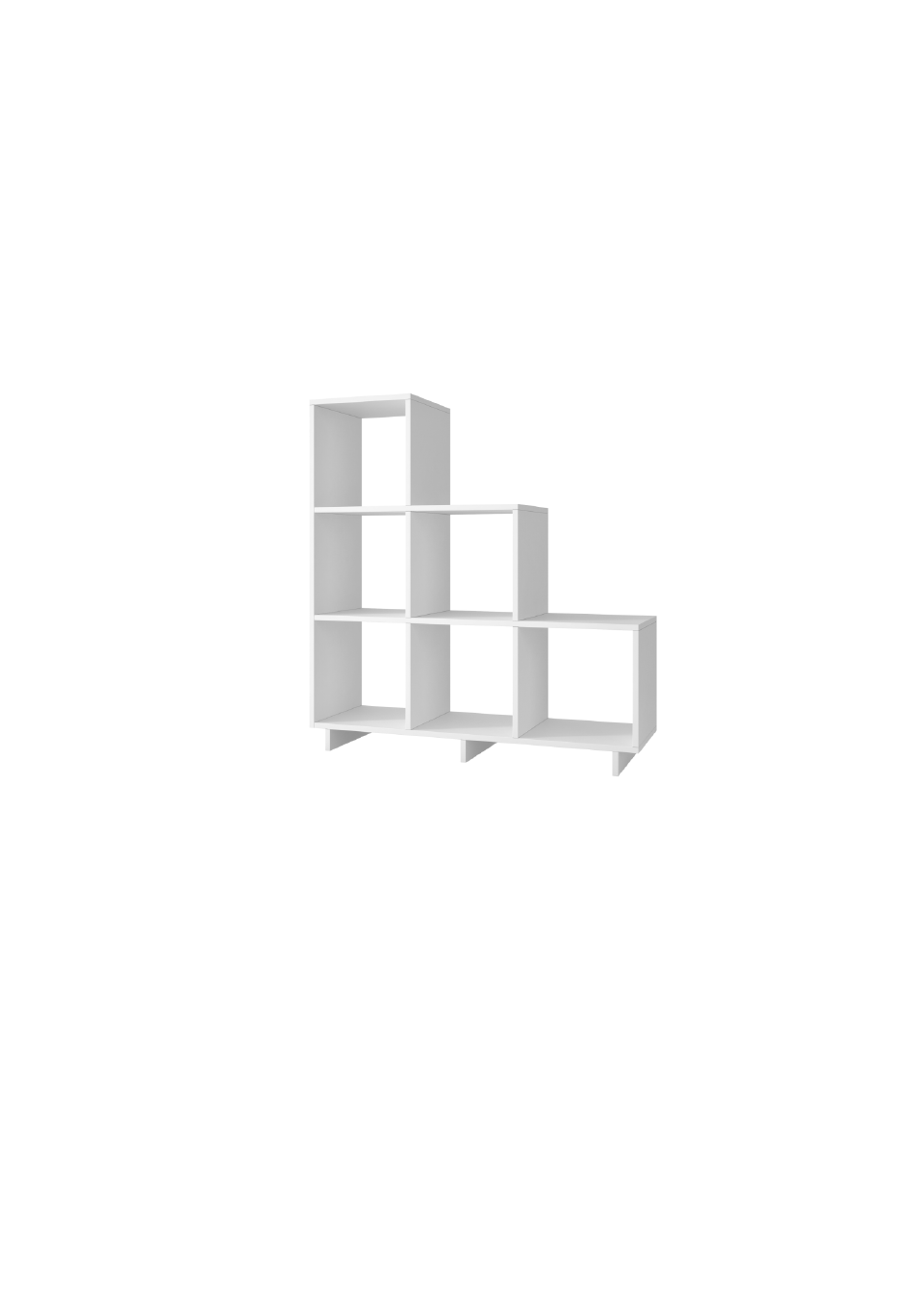

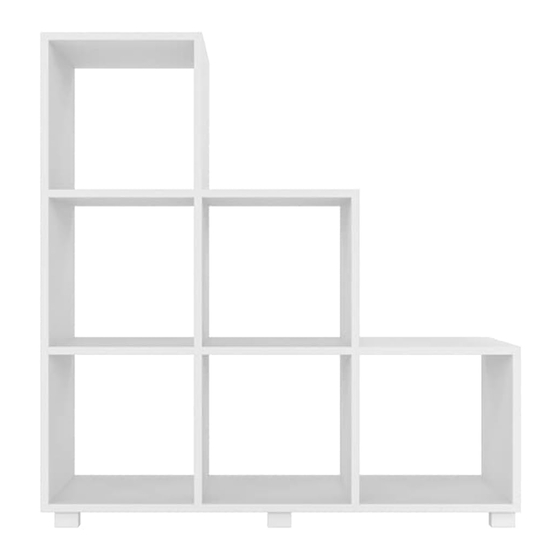

- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas L: 915 A:900 P: 294 mm Dimensions: W: 36.02 H: 38.58 D: 11.57 inches Dimensiones: L: 915 A: 900 P: 294 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BE 19-06 COD US: 26AMC6, 26AMC49 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD BASE BASE BASE LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA PRATELEIRA MAIOR LONGER SHELF ESTANTE MAYOR TAMPO TAPA LOWER SHELF PRATELEIRA MENOR ESTANTE MENOR LATERAL DIREITA...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 Cola Glue Pegamento EF 000106 x 24 EF 000033 x 20 PÉS REDONDOS x 6 EF 000008x 1 ROUND FEET x 6 PIES REDONDOS x 6 GIZ x 01 EF 000132 x 8...
- Page 8 = 3KG - 6.61LB PASSO 1 / STEP 1 / PASO 1 Utilize a cola (EF 000008) antes de inserir a ferragem EF 000033 nas peças 06 e 07. Use the glue (EF 000008) before connecting hardware EF 000033 into pieces 06 and 07. Utilice el pegamento (EF 000008) antes de añadir el herraje EF 000033 en las piezas 06 y 07.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Utilize a cola (EF 000008) antes de inserir a ferragem EF 000033 nas peças 01, 02, 03 e 05. Use the glue (EF 000008) before connecting hardware EF 000033 into pieces 01, 02, 03 and 05. Utilice el pegamento (EF 000008) antes de añadir el herraje EF 000033 en las piezas 01, 02, 03 y 05.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Insira a ferragem EF 000067 e EF 000247 nos locais indicados e encaixe a peça 03 na parte montada no passo anterior, aperte usando a ferragem EF 000215, de acordo com a imagem. Insert hardwares EF 000067 and EF 000247 in the indicated places and fit piece 03 at the pieces assembled previously, use hardware EF 000215 to tighten.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Insira a ferragem EF 000067 e EF 000247 nos locais indicados. Encaixe a peça 05 na parte montada no passo anterior, aperte usando a ferragem EF 000215, de acordo com a imagem. Insert hardwares EF 000067 and EF 000247 in the indicated places.
- Page 12 PASSO 11 / STEP 11/ PASO 11 Use a ferragem EF 000132 para fixar a peça 02 à peça 01. Use hardware EF 000132 to fix piece 02 to piece 01. Utilice el herraje EF 000132 para fijar la pieza 02 a la pieza 01. PASSO 12 / STEP 12 / PASO 12 Use a ferragem EF 000132 para fixar a peça 04.
- Page 13 PASSO 14 / STEP 14 / PASO 14 Opção para piso Foor option Opción para piso Fixe os pés redondos nas peças 09 utilizando a ferragem EF 000168. Fix the round feet at pieces 09 using hardware EF 000168. Fije los pies redondos en las piezas 09 utilizando EF 000168. round feet EF 000168 Opção para parede...
