DURAVANT QC Conveyors PF22 Installation, Operation & Maintenance Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
PF22 Conveyors
Installation, Operation & Maintenance Instructions
Instrukcja instalacji, eksploatacji i konserwacji
Contents
/ Spis treści
Warnings / Ostrzeżenia
Installation / Instalacja
Operation / Eksploatacja
Controller / Sterownik
Tension & Tracking / Naprężenie i prowadzenie
Maintenance / Konserwacja
Troubleshooting / Rozwiązywanie problemów
Maintenance Checklist /Wykaz elementów konserwacji
Exploded Views / Rysunki poglądowe
EC Declaration of Incorporation / Deklaracja zgodności EC
Service Record / Ewidencja serwisowania
Original Language / Język oryginału: English / Angielski
Translations from Original Language / Tłumaczenia z języka oryginału: Polish / Polski
2
3
9
13
14
17
24
25
26
33
36
QC Conveyors
4057 Clough Woods Dr.
Batavia, OH 45103 USA
+1 (513) 753-6000
mcdonalds.qcconveyors.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the QC Conveyors PF22 and is the answer not in the manual?

Questions and answers

Related Manuals for DURAVANT QC Conveyors PF22

Summary of Contents for DURAVANT QC Conveyors PF22

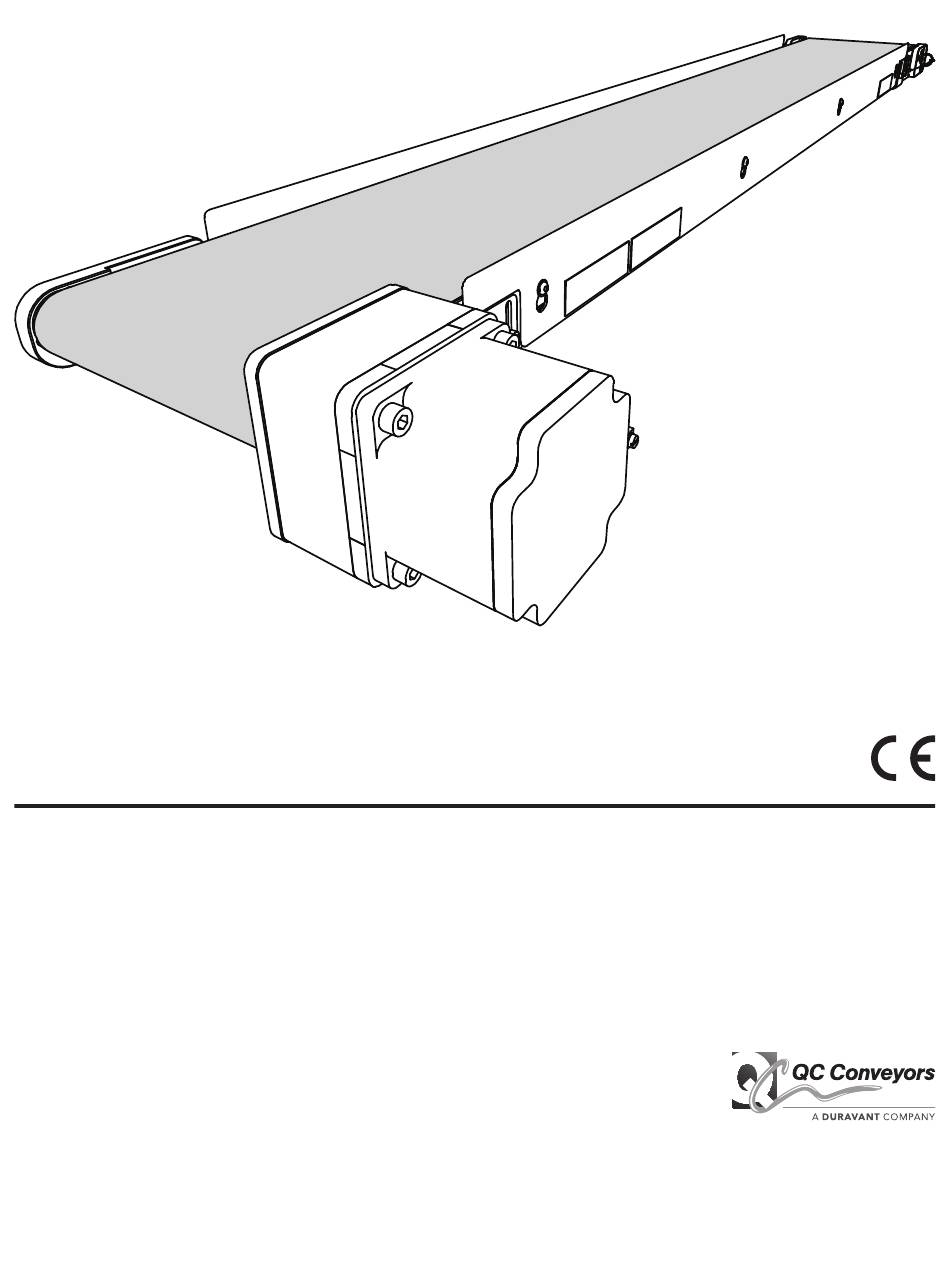

  • Page 1 PF22 Conveyors Installation, Operation & Maintenance Instructions Instrukcja instalacji, eksploatacji i konserwacji Contents / Spis treści Warnings / Ostrzeżenia Installation / Instalacja Operation / Eksploatacja Controller / Sterownik Tension & Tracking / Naprężenie i prowadzenie Maintenance / Konserwacja Troubleshooting / Rozwiązywanie problemów Maintenance Checklist /Wykaz elementów konserwacji Exploded Views / Rysunki poglądowe QC Conveyors...
  • Page 2 Warnings / Ostrzeżenia When used improperly, conveyor Lock out power before servicing Do not use with guards removed Read this manual before operating rollers can pinch or maim conveyor W przypadku niewłaściwej eksploata- Odcięcie zasilania przed konserwacją Nie użytkować w przypadku zdjętych Prosimy o zapoznanie się...
  • Page 3 Installation / Instalacja Lock-out power emergency stops are not included with the panels or conveyors. E-stops are required and must be installed as part of the tables. They are wired in sequence before the control panels and must terminate all power to the panels and conveyors when engaged. Additionally, installer must provide a lockable means of power isolation.
  • Page 4 u Connect control panels / Podłączenie paneli sterowania x4 x4 x4 x4 Connect 3 wire cord to 230V AC, Remove clear cover from control Disconnect clear cover connec- Attach panel to table with 5mm 1 phase power source panel tor and set cover aside Hex Key and screws in panel cover WARNING mounting holes...
  • Page 5 u Connect control panels (continued) / Podłączenie paneli sterowania (cd.) Weekly Cleaning / Nettoyage de la semaine / Wöchentliche Reinigung qcconveyors.com Daily Cleaning / Nettoyage du jour / Tägliche Reinigung x4 x4 qcconveyors.com Reconnect clear cover connector Secure clear cover to control Affix daily and weekly Repeat this procedure for panel...
  • Page 6 u Test control panel (continued) / Testowanie panelu sterowania (cd.) Controller will read 3054 (facto- Create error by disconnecting Verify controller displays AL42 Reconnect control cable to ry default) or the speed to which control cable from motor (smal- motor (smaller connector) it’s been set ler connector) Sterownik odczyta 3054 (ustawienie...
  • Page 7 u Adjust conveyor elevations / Ustawianie zawieszeń przenośnika 3-5mm 3-5mm 3-5mm 25mm Mounts are adjustable (using a Adjust prep table conveyor so top Adjust ECU table conveyor so Adjust conveyors at transition 5mm hex key) to achieve proper of belt is 3-5 mm below bottom discharge end is 3-5mm above so end of Prep table conveyor is height...
  • Page 8 u Test Transitions & Speed / Testowanie przesuwania się i prędkości Start both conveyors and drop a Adjust conveyor speed faster or Test sandwich box several times, Adjust conveyor heights as filled sandwich box into chute of slower until sandwich box lands checking transitions between necessary for optimal transitions prep table...
  • Page 9 Operation / Eksploatacja u Starting u Stopping / Uruchamianie / Zatrzymywanie START START STOP STOP Start conveyor by switching Stop conveyor by switching Start/Stop switch to Start ( Start/Stop switch to Stop ( Uruchomić przenośnik ustawiając Zatrzymać przenośnik ustawiając przełącznik „Start/ Stop” w pozycji przełącznik „Start/ Stop”...
  • Page 10 u Daily Cleaning / Cadzienne czyszczenie Stop conveyor Lift gate to reveal tail end of Remove side by sliding up and Spray rag with diluted cleaning conveyor (unlock if necessary) off of screws solution Zatrzymać przenośnik Podnieść drzwiczki, aby odsłonić Zdjąć...
  • Page 11 u Daily Cleaning / Codzienne czyszczenie Wipe under entire length of Wipe under tail pulley Lower tail pulley into place Replace both pins in conveyor conveyor’s tail pulley Wytrzeć na całej długości przenośnika Wytrzeć pod tylnym kołem pasowym Obniżyć tylne koło pasowe, aby Ponownie wprowadzić...
  • Page 12 u Clearing a product jam / Zwalnianie zaklinowanego produktu Stop conveyor Lift gate nearest product jam Remove side by sliding up and Clear jammed product to reveal conveyor (unlock if off of screws necessary) Zatrzymać przenośnik Podnieść drzwiczki w pobliżu zakli- Zdjąć...
  • Page 13 Controller / Sterownik u Speed Change / Zmiana prędkości The speed has been pre-programmed to 3054 rpm/1.5 meters per second. This can be changed depending on operational needs once the conveyor is installed. Prędkość zaprogramowano z góry na 3054 obrotów na minutę/1,5 metra na sekundę. Można to zmienić w zależności od potrzeb eksploatacyjnych po zainstalowaniu przen- ośnika.
  • Page 14 u Clearing Alarms / Usuwanie alarmów In the event controller displays an alarm code, switch Start/Stop Switch to Stop ( ), fix the condition per instructions below, disconnect power, reconnect power, then press reset button ( ) on control panel. W przypadku wyświetlenia przez sterownik kodu alarmowego, należy ustawić...
  • Page 15 Tension & Tracking / Naprężenie i prowadzenie u Belt Tensioning / Naprężanie taśmy Loosen upper button head screw Rotate Tension Window Cover to Rotate Hex Head Cap Screw to Repeat the process on opposite side of conveyor using exact on Tension Window Cover with a open position add or remove tension on that same number of rotations...
  • Page 16 u Belt Tracking / Prowadzenie taśmy Tracking requires access to both sides of conveyor. It may be necessary to remove conveyor from table and reconnect controller to properly track belt. Śledzenie wymaga dostępu do obu stron przenośnika. Może wystąpić konieczność zdjęcia przenośnika ze stołu i ponownego podłączenia sterownika do właściwie prowadzonej taśmy.
  • Page 17 Maintenance / Konserwacja u Beginning Maintenance / Rozpoczynanie konserwacji These steps must be completed before performing any of the mai ntenance producedures described in the Maintenance section. Przed rozpoczęciem jakichkolwiek procedur konserwacji opisanych w części „Konserwacja” należy wykonać poniższe czynności. Disconnect conveyor from control Remove sides by sliding up and Remove from table...
  • Page 18 u Gearmotor Change / Zmiana motoreduktora x4 x4 Loosen set screw in drive pulley Loosen two M5 Screws that Remove four M8 Screws that Slide gearmotor off of conveyor closest to gearmotor with 3mm clamp drive pulley to gearmotor hold gearmotor onto gearmotor and out of drive pulley Hex Key shaft with 4mm Hex Key...
  • Page 19 u Gearmotor Change (continued) / Zmiana motoreduktora (cd.) Apply removable threadlocker Run gearmotor with belt off If properly aligned, assembly If pulley requires alignment, and tighten set screw in drive to ensure it runs freely and will run quietly. slightly loosen bearing pulley closest to gearmotor with 3mm quietly housing screws and allow motor to...
  • Page 20 u Drive Bearing Change (continued) / Zmiana łożyska napędowego (cd.) Rotate old bearing out of Coat inside of bearing housing Rotate new bearing into housing Clean old residue from shaft and housing with anti-seize coat journal with anti-seize Wykręcić stare łożysko z obudowy Wewnątrz obudowy łożyska nałożyć...
  • Page 21 u Tail Bearing Change / Zmiana łożyska tylnego Loosen set screws on bearing’s Remove M6 Button Head Screw Remove two M6 screws holding Remove shoulder bolt with a collar with a 3/32“ Hex Key holding bearing cover with 4mm tail spacer with a 5mm Hex Key 4mm Hex Key Hex Key Poluzować...
  • Page 22 u Tail Bearing Change (continued) / Zmiana łożyska tylnego (cd.) Clean old residue from shaft and Apply threadlocker to two M6 Flip tail down into operating Insert both tail retainer pins coat journal with anti-seize Screws and Shoulder Bolt; position reinsert through bearing housing and partially tighten Wyczyścić...
  • Page 23 u Finalizing Maintenance / Zakończenie konserwacji These steps must be completed after performing any of the maintenance procedures described in the Maintenance section. Po zakończeniu jakichkolwiek procedur konserwacji opisanych w części „Konserwacja” należy wykonać poniższe czynności. Center belt on tail and rotate Slide conveyor into table Replace sides by placing over Reconnect conveyor to control...
  • Page 24 Troubleshooting / Rozwiązaywanie problemtów Symptom / Objaw Possible Cause / Możliwa przyczyna Corrective Action / Działanie naprawcze Conveyor makes a loud noise while running Loose screws on pulley or bearing Tighten screws on pulley and bearing W trakcie pracy przenośnik wydaje głośny dźwięk Obluzowane śruby na kole lub łożysku Dokręcić...
  • Page 25 Maintenance Checklist / Wykaz elementów konserwacji The following items should be checked each time maintenance is performed on the conveyors. W przypadku wykonywania każdej konserwacji przenośników należy sprawdzić, czy zostały zrealizowane następujące punkty. 9 10 11 12 13 14 15 16 EN Check belt for cracks or tears;...
  • Page 26 Exploded Views / Rysunki poglądowe u Conveyor Assembly / Montaż przenośnika * Part numbers refer to standard length conveyors (1920 mm long). For non-standard lengths, parts can be found by visiting qcconfig.com/serial. Part No. Description Part No. Description 310112-281662-FRMTL-ASY Assy Frame With Tail Anchors 310112-264421-MNT2-ASY Assy Mount Adj Height 310112-264421-VDRVASY3...
  • Page 27 u Drive Assembly / Montaż napędu Part No. Description Part No. Description 310112-264421-MTRGR05 Gearmotor 200W 1Ph 200-240VAC 5:1 SHCS-M08X125X080-SS Socket Head Cap Screw M8 X 1.25 X 80 SS 310112-264421-KEY2 Key 6mm Sq X 30mm Ss BHCS-M06X100X012-SS Screw Socket Head Button M6 X 1 X 12 SS 310112-264421-GMTRMNT-ASY Assy Gearmotor Mount PF45 FHCS-M06X100X022-SS Screw Flat Head Cap M6 X 1 X 22 SS...
  • Page 28 u Tail Assembly / Montaż elementu tylnego Part No. Description Part No. Description 310112-264421-TLSPCR Tail Spacer 310112-264421-PIN2 Quick Release Pin With Lanyard 310112-264421-TLBLKLH-ASY Assy Tail Block PF45 LH BHCS-M06X100X012-SS Screw Socket Head Button M6 X 1 X 12 SS 310112-264421-TLBLKRH-ASY Assy Tail Block PF45 RH FHCS-M06X100X008-SS Screw Flat Head Cap M6 X 1 X 8 SS...
  • Page 29 u Frame Assembly / Montaż ramy * Part numbers refer to standard length conveyors (1920 mm long). For non-standard lengths, parts can be found by visiting qcconfig.com/serial. Part No. Description Part No. Description 310112-264421-FRM2 Frame Spcl V-Guided 310112-264421-KSPCR Stainless Steel Spacer 310112-264421-TLANCR Tail Anchor 310112-264421-KBOLT...
  • Page 30 u Mount Assemblies / Montaże zawieszenia Part No. Description Part No. Description 310112-281662-MNT3 Mount 2-Axis Slotted Base HHCS-M06X100X025-SS Screw Hex Head Cap M6 X 1 X 25 SS 310112-264421-MNTLP Plate Lock Mount WSHF-M06X18X16-SS Washer M6 X 18Mm Od X 1.6mm Thick SS SHCS-M06X100X010-SS Screw Socket Head Cap M6 X 1 X 10mm SS NUTH-M06X100-SS-B...
  • Page 31 u Panel Assembly / Montaż panelu Part No. Description Part No. Description 1D0296A0002 Controller BLF 200W 230/1 310112-E-011 Tag Reset Button 1D0297A0003 Cables Power & Control BLF 3M 310112-E-BASE2 Enclosure Base Nema 4X Polycarbonate 310112-E-SWIO On/Off Selector Switch 30mm 90 Deg 310112-E-SBPNL Enclosure Subpanel Modified 310112-E-RBTN...
  • Page 32 u Wiring Diagram / Schemat okablowania 240V 1PH 50HZ MAIN FILTER 1001 1001A C ONVEYOR MOT102 1002 1002A DRIVE B LK B RN 1061 START/ STOP PB 111 1062 SHLD RESET PB 107 1071 PF Conveyors | Installation, Operation & Maintenance Instructions...
  • Page 33 EC Declaration of Conformity QC Industries, LLC 4057 Clough Woods Dr Batavia, OH 45103-2587, USA Phone: +1-513-753-6000 declare under our sole responsibility that the products, PF Series Conveyor to which this documentation relates, is in conformity with the following documents: u Directives Machinery Directive 2006/42/EC EN 12100:2010 Safety of Machinery...
  • Page 34 Deklaracja zgodności WE Firma QC Industries, LLC 4057 Clough Woods Dr Batavia, OH 45 103 - 2587, USA Tel.: +1-513-753-6000 oświadcza na własną wyłączną odpowiedzialność, że produkt, Przenośnik serii PF, którego ta dokumentacja dotyczy, jest zgodny z następującymi dokumentami: Dyrektywy Dyrektywa maszynowa 2006/42/WE EN 12 100:2010 Bezpieczeństwo maszyn Jest zgodny z następującymi podstawowych wymaganiami podrozdziałów: 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4, 1.2.6, 1.2.7, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.6, 1.3.8,...
  • Page 35 Notes / Notes PF Conveyors | Installation, Operation & Maintenance Instructions...
  • Page 36 Service Record / Ewidencja serwisowania Date / Data Service Performed / Przeprowadzony serwis u Serial Numbers / Numery seryjne Prep Table Conveyor / Przenośnik ze stołem przygotowawczym:__________________________________ ECU Table Conveyor / Przenośnik ze stołem ECU:____________________________________________ u Date of Installation / Data instalacji _______________________________________________________________________________ MAN-PF22-1808-PL PF Conveyors | Installation, Operation &...
