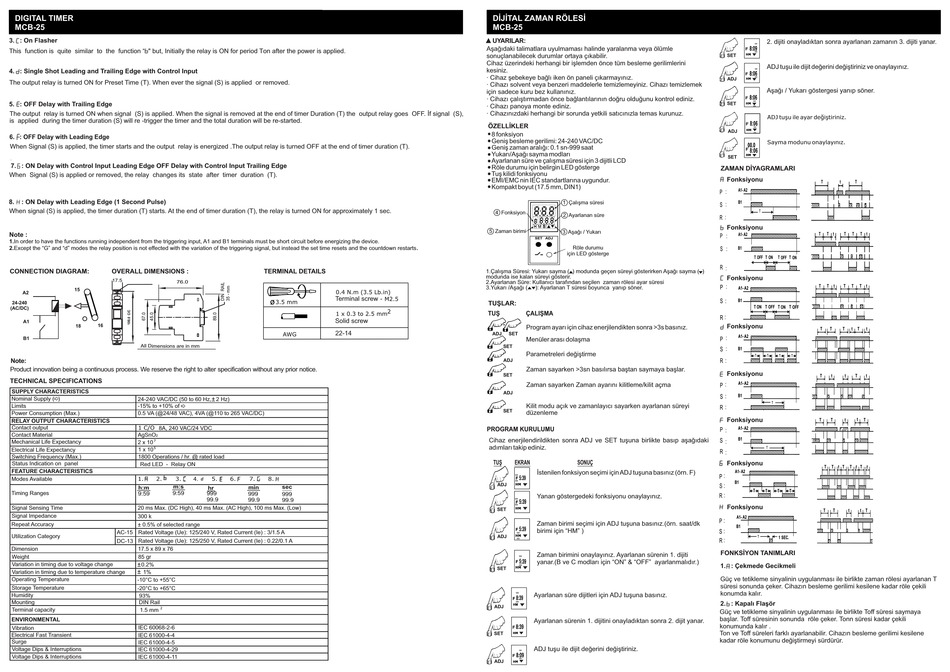

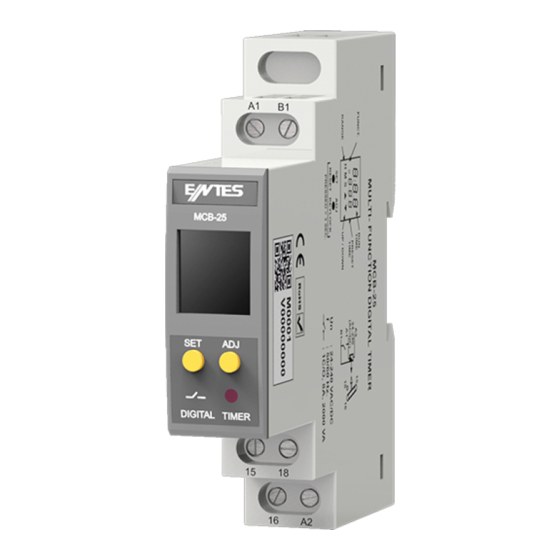

DIGITAL TIMER
MCB-25
3. : On Flasher
C
This function is quite similar to the function " " but, Initially the relay is ON for period Ton after the power is applied.
B
4. : Single Shot Leading and Trailing Edge with Control Input
D
The output relay is turned ON for Preset Time (T). When ever the signal (S) is applied or removed.
5. : OFF Delay with Trailing Edge
E
The output relay is turned ON when signal (S) is applied. When the signal is removed at the end of timer Duration (T) the output relay goes OFF. İf signal (S),
is applied during the timer duration (S) will re -trigger the timer and the total duration will be re-started.
F
6. : OFF Delay with Leading Edge
When Signal (S) is applied, the timer starts and the output relay is energized .The output relay is turned OFF at the end of timer duration (T).
7. : ON Delay with Control Input Leading Edge OFF Delay with Control Input Trailing Edge
G
When Signal (S) is applied or removed, the relay changes its state after timer duration (T).
8.
H
: ON Delay with Leading Edge (1 Second Pulse)
When signal (S) is applied, the timer duration (T) starts. At the end of timer duration (T), the relay is turned ON for approximately 1 sec.
Note :
1.In order to have the functions running independent from the triggering input, A1 and B1 terminals must be short circuit before energizing the device.
2.Except the "G" and "d" modes the relay position is not effected with the variation of the triggering signal, but instead the set time resets and the countdown restarts.
CONNECTION DIAGRAM:
OVERALL DIMENSIONS :
15
A2
24-240
(AC/DC)
A1
16
18
B1
Note:
Product innovation being a continuous process. We reserve the right to alter specification without any prior notice.
TECHNICAL SPECIFICATIONS
SUPPLY CHARACTERISTICS
Nominal Supply ( )
24-240 VAC/DC (50 to 60 Hz, 2 Hz)
Limits
-15% to +10% of
Power Consumption (Max.)
0.5 VA (@24/48 VAC), 4VA (@110 to 265 VAC/DC)
RELAY OUTPUT CHARACTERISTICS
Contact output
1 C/O
8A, 240 VAC/24 VDC
Contact Material
AgSnO
2
Mechanical Life Expectancy
7
2 x 10
5
Electrical Life Expectancy
1 x 10
Switching Frequency (Max.)
1800 Operations / hr. @ rated load
Status Indication on panel
Red LED - Relay ON
FEATURE CHARACTERISTICS
Modes Available
1.
2.
3.
m:s
h:m
Timing Ranges
9:59
9:59
Signal Sensing Time
20 ms Max. (DC High), 40 ms Max. (AC High), 100 ms Max. (Low)
Signal Impedance
300 k
Repeat Accuracy
± 0.5% of selected range
AC-15
Rated Voltage (Ue): 125/240 V, Rated Current (Ie) : 3/1.5 A
Utilization Category
DC-13
Rated Voltage (Ue): 125/250 V, Rated Current (Ie) : 0.22/0.1 A
Dimension
17.5 x 89 x 76
Weight
85 gr
+ -
Variation in timing due to voltage change
0.2%
+ -
Variation in timing due to temperature change
1%
Operating Temperature
-10°C to +55°C
Storage Temperature
-20°C to +65°C
Humidity
93%
Mounting
DIN Rail
2
Terminal capacity
1.5 mm
ENVIRONMENTAL
Vibration
IEC 60068-2-6
Electrical Fast Transient
IEC 61000-4-4
Surge
IEC 61000-4-5
Voltage Dips & Interruptions
IEC 61000-4-29
Voltage Dips & Interruptions
IEC 61000-4-11
TERMINAL DETAILS
Terminal screw
Solid screw
22-14
+ -
4.
5.
6.
7.
8.
sec
hr
min
999
999
999
99.9
99.9
99.9
DİJİTAL ZAMAN RÖLESİ
MCB-25
UYARILAR:
Aşağıdaki talimatlara uyulmaması halinde yaralanma veya ölümle
sonuçlanabilecek durumlar ortaya çıkabilir.
Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimlerini
kesiniz.
· Cihaz şebekeye bağlı iken ön paneli çıkarmayınız.
· Cihazı solvent veya benzeri maddelerle temizlemeyiniz. Cihazı temizlemek
için sadece kuru bez kullanınız.
· Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
· Cihazı panoya monte ediniz.
· Cihazınızdaki herhangi bir sorunda yetkili satıcınızla temas kurunuz.
ÖZELLİKLER
8 fonksiyon
Geniş besleme gerilimi: 24-240 VAC/DC
Geniş zaman aralığı: 0.1 sn-999 saat
Yukarı/Aşağı sayma modları
Ayarlanan süre ve çalışma süresi için 3 dijitli LCD
Röle durumu için belirgin LED gösterge
Tuş kilidi fonksiyonu
EMI/EMC nin IEC standartlarına uygundur.
Kompakt boyut (17.5 mm, DIN1)
1 Çalışma süresi
4 Fonksiyon
2 Ayarlanan süre
5 Zaman birimi
3 Aşağı / Yukarı
Röle durumu
için LED gösterge
1.Çalışma Süresi: Yukarı sayma ( ) modunda geçen süreyi gösterirken Aşağı sayma ( )
modunda ise kalan süreyi gösterir.
2.Ayarlanan Süre: Kullanıcı tarafından seçilen zaman rölesi ayar süresi
3.Yukarı /Aşağı (
): Ayarlanan T süresi boyunca yanıp söner.
TUŞLAR:
Program ayarı için cihaz enerjilendikten sonra >3s basınız.
Menüler arası dolaşma
Parametreleri değiştirme
Zaman sayarken >3sn basılırsa baştan saymaya başlar.
Zaman sayarken Zaman ayarını kilitleme/kilit açma
Kilit modu açık ve zamanlayıcı sayarken ayarlanan süreyi
düzenleme
Cihaz enerjilendirildikten sonra ADJ ve SET tuşuna birlikte basıp aşağıdaki
adımları takip ediniz.
İstenilen fonksiyon seçimi için ADJ tuşuna basınız (örn. F)
Yanan göstergedeki fonksiyonu onaylayınız.
Zaman birimi seçimi için ADJ tuşuna basınız.(örn. saat/dk
birimi için "HM" )
Zaman birimini onaylayınız. Ayarlanan sürenin 1. dijiti
yanar.(B ve C modları için "ON" & "OFF" ayarlanmalıdır.)
Ayarlanan süre dijitleri için ADJ tuşuna basınız.
Ayarlanan sürenin 1. dijitini onayladıktan sonra 2. dijit yanar.
ADJ tuşu ile dijit değerini değiştiriniz.
2. dijiti onayladıktan sonra ayarlanan zamanın 3. dijiti yanar.
ADJ tuşu ile dijit değerini değiştiriniz ve onaylayınız.
Aşağı / Yukarı göstergesi yanıp söner.
ADJ tuşu ile ayar değiştiriniz.
Sayma modunu onaylayınız.
ZAMAN DİYAGRAMLARI
A
Fonksiyonu
B
Fonksiyonu
C
Fonksiyonu
Fonksiyonu
D
E
Fonksiyonu
F
Fonksiyonu
G
Fonksiyonu
H
Fonksiyonu
FONKSİYON TANIMLARI
1. : Çekmede Gecikmeli
A
Güç ve tetikleme sinyalinin uygulanması ile birlikte zaman rölesi ayarlanan T
süresi sonunda çeker. Cihazın besleme gerilimi kesilene kadar röle çekili
konumda kalır.
2. : Kapalı Flaşör
B
Güç ve tetikleme sinyalinin uygulanması ile birlikte Toff süresi saymaya
başlar. Toff süresinin sonunda röle çeker. Tonn süresi kadar çekili
konumunda kalır .
Ton ve Toff süreleri farklı ayarlanabilir. Cihazın besleme gerilimi kesilene
kadar röle konumunu değiştirmeyi sürdürür.
