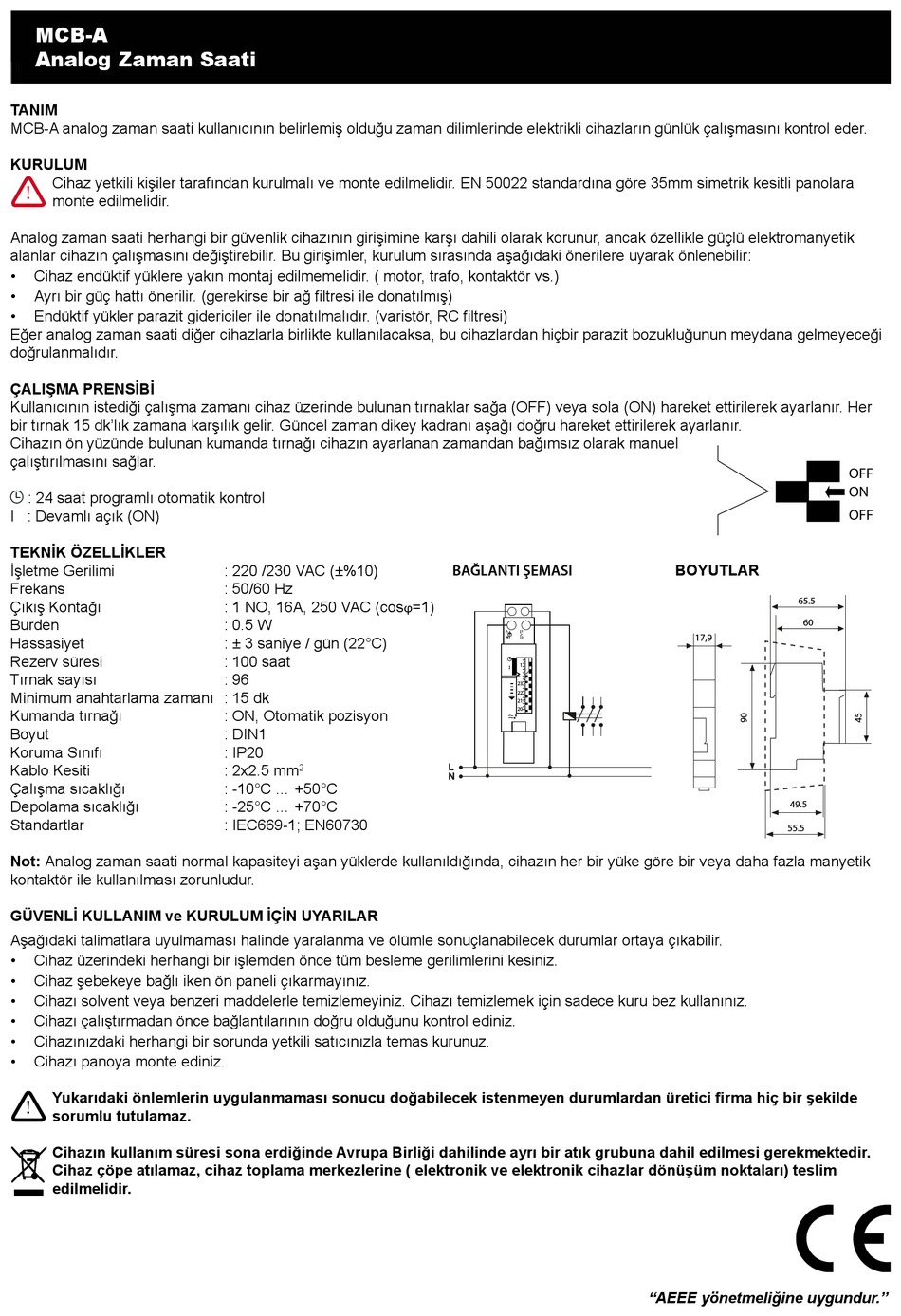

Entes MCB-A Quick Start Quide

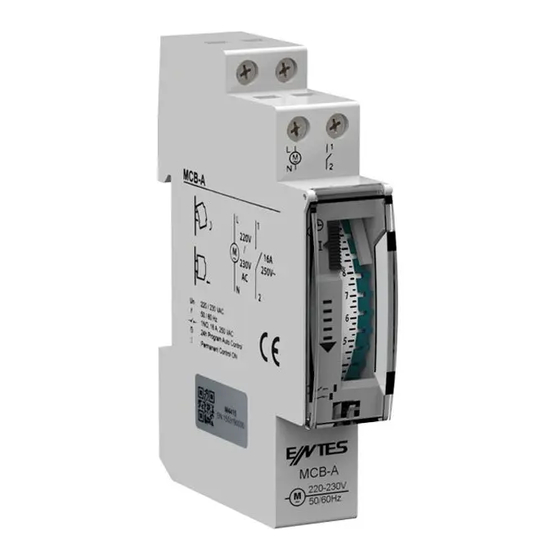

MCB-A
Analog Zaman Saati
TANIM
MCB-A analog zaman saati kullanıcının belirlemiş olduğu zaman dilimlerinde elektrikli cihazların günlük çalışmasını kontrol eder.
KURULUM
Cihaz yetkili kişiler tarafından kurulmalı ve monte edilmelidir. EN 50022 standardına göre 35mm simetrik kesitli panolara
!
monte edilmelidir.
Analog zaman saati herhangi bir güvenlik cihazının girişimine karşı dahili olarak korunur, ancak özellikle güçlü elektromanyetik
alanlar cihazın çalışmasını değiştirebilir. Bu girişimler, kurulum sırasında aşağıdaki önerilere uyarak önlenebilir:
• Cihaz endüktif yüklere yakın montaj edilmemelidir. ( motor, trafo, kontaktör vs.)
• Ayrı bir güç hattı önerilir. (gerekirse bir ağ filtresi ile donatılmış)
• Endüktif yükler parazit gidericiler ile donatılmalıdır. (varistör, RC filtresi)
Eğer analog zaman saati diğer cihazlarla birlikte kullanılacaksa, bu cihazlardan hiçbir parazit bozukluğunun meydana gelmeyeceği
doğrulanmalıdır.
ÇALIŞMA PRENSİBİ
Kullanıcının istediği çalışma zamanı cihaz üzerinde bulunan tırnaklar sağa (OFF) veya sola (ON) hareket ettirilerek ayarlanır. Her
bir tırnak 15 dk'lık zamana karşılık gelir. Güncel zaman dikey kadranı aşağı doğru hareket ettirilerek ayarlanır.
Cihazın ön yüzünde bulunan kumanda tırnağı cihazın ayarlanan zamandan bağımsız olarak manuel
çalıştırılmasını sağlar.
: 24 saat programlı otomatik kontrol
I : Devamlı açık (ON)
TEKNİK ÖZELLİKLER
İşletme Gerilimi
Frekans
Çıkış Kontağı
Burden
Hassasiyet
Rezerv süresi
Tırnak sayısı
Minimum anahtarlama zamanı : 15 dk
Kumanda tırnağı
Boyut
Koruma Sınıfı
Kablo Kesiti
Çalışma sıcaklığı
Depolama sıcaklığı
Standartlar
Not: Analog zaman saati normal kapasiteyi aşan yüklerde kullanıldığında, cihazın her bir yüke göre bir veya daha fazla manyetik
kontaktör ile kullanılması zorunludur.
GÜVENLİ KULLANIM ve KURULUM İÇİN UYARILAR
Aşağıdaki talimatlara uyulmaması halinde yaralanma ve ölümle sonuçlanabilecek durumlar ortaya çıkabilir.
• Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimlerini kesiniz.
• Cihaz şebekeye bağlı iken ön paneli çıkarmayınız.
• Cihazı solvent veya benzeri maddelerle temizlemeyiniz. Cihazı temizlemek için sadece kuru bez kullanınız.
• Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazınızdaki herhangi bir sorunda yetkili satıcınızla temas kurunuz.
• Cihazı panoya monte ediniz.
Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiç bir şekilde
!
sorumlu tutulamaz.
Cihazın kullanım süresi sona erdiğinde Avrupa Birliği dahilinde ayrı bir atık grubuna dahil edilmesi gerekmektedir.
Cihaz çöpe atılamaz, cihaz toplama merkezlerine ( elektronik ve elektronik cihazlar dönüşüm noktaları) teslim
edilmelidir.
: 220 /230 VAC (±%10)
: 50/60 Hz
: 1 NO, 16A, 250 VAC (cos
: 0.5 W
: ± 3 saniye / gün (22°C)
: 100 saat
: 96
: ON, Otomatik pozisyon
: DIN1
: IP20
: 2x2.5 mm
2
: -10°C ... +50°C
: -25°C ... +70°C
: IEC669-1; EN60730
BAĞLANTI ŞEMASI
=1)
ϕ
L 1
M
~
N 2
1
23
22
21
20
BOYUTLAR
65.5
60
17,9
49.5
55.5
"AEEE yönetmeliğine uygundur."
OFF
ON
OFF
