Summary of Contents for Icy Box IB-3740-C31

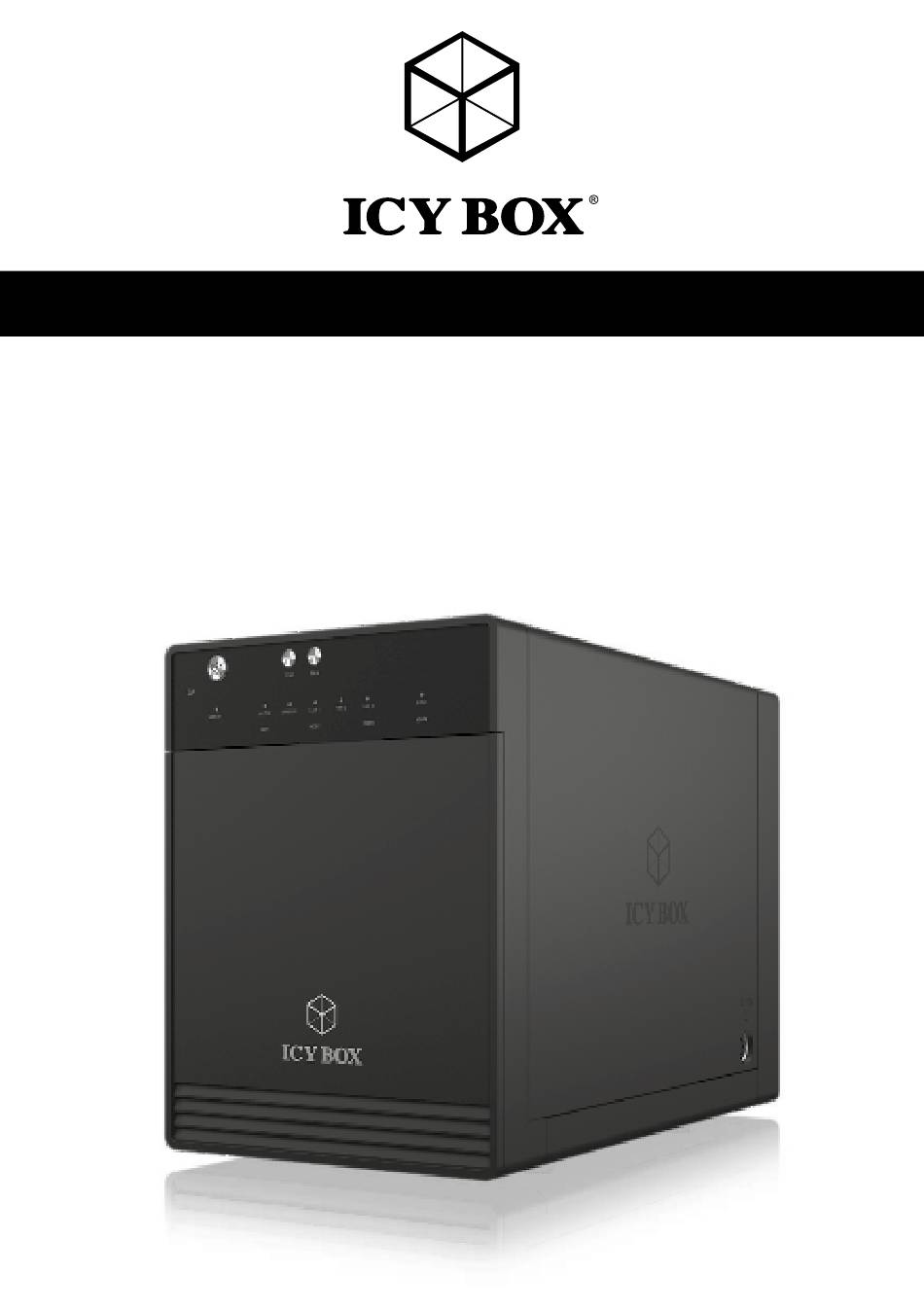

- Page 1 Manual IB-3740-C31 Type-C ™ USB 3.1 SINGLE enclosure for 4x 2.5" or 3.5" SATA drives Handbuch IB-3740-C31 Type-C ™ USB 3.1 (Gen 2) SINGLE Gehäuse " " für 4x 2,5 oder 3,5 SATA Laufwerke...
- Page 2 Safety information IB-3740-C31 Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 3 Safety information IB-3740-C31 5. Potential data loss Data lost during commissioning IMPORTANT Potentially irreversible data loss • Always comply with the information in the operating instructions/quick installation guide • Exclusively use the product once the specifications have been met • Back up data prior to commissioning •...
- Page 4 Sicherheitshinweise IB-3740-C31 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 5 Sicherheitshinweise IB-3740-C31 5. Möglicher Datenverlust Datenverlust bei Inbetriebnahme ACHTUNG Unwiederbringlicher Datenverlust möglich • Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten • Produkt nur verwenden, wenn Spezifikationen erfüllt sind • Datensicherung vor Inbetriebnahme durchführen • Datensicherung vor Anschluss neuer Hardware durchführen • dem Produkt beiliegendes Zubehör verwenden 6.
-
Page 6: Package Content
Manual IB-3740-C31 Package content 1x IB-3740-C31, 1x external power supply, 1x power cable, 1x USB Type-C ™ to Type-C ™ cable, 1x set of screws, 1x screw driver, 4x handle for 3.5" drives and 2.5" drive-carrier, 4x 2.5" drive-carrier, 1x metal frame, 1x manual System requirements •... -
Page 7: Drive Installation
Manual IB-3740-C31 Rear view / side view 1. Fan 80x80x20 mm 2. Type-C ™ USB 3.1 (Gen 2) interface 3. DC power jack Drive installation - Open the front door. - Page 8 Manual IB-3740-C31 - Press down the 2 tabs to detach the metal frame and remove it. - Take the transport cardboard out of the device. - Please use the provided screws to secure the handles to the 3.5" drives or the 2.5" drive-carriers.
- Page 9 Manual IB-3740-C31 - Slide the the 3.5" drives or the 2.5" drive-carriers into the guide rails and push them downwards until it locks into the connector in order from up to down. HDD 1 - To take the drive or carrier out from the device, slightly press down the handle and pull it out.
-
Page 10: General Information
Level 2 45° C - 54° C 1,500 rpm = 1,900 rpm Level 3 higher than 55° C = 2,400 rpm ~ 2,800 rpm • The IB-3740-C31 is also working with computer/notebook with Type-C ™ USB 3.0/2.0 and Thunderbolt ™... - Page 11 Manual IB-3740-C31 Verpackungsinhalt 1x IB-3740-C31, 1x externes Netzteil, 1x Stromkabel, 1x USB Type-C ™ zu Type-C ™ -Kabel, Schraubenset, 1x Schraubendreher, 4x Griffe für 3,5" Laufwerke und 2,5" Laufwerks-Carrier, 4x 2,5" Laufwerks-Carrier, 1x Metallabdeckrahmen, 1x Handbuch Betriebssystem • Windows , macOS ®...
- Page 12 Manual IB-3740-C31 Rückansicht / Seitenansicht 1. Lüfter 80x80x20 mm 2. Type-C ™ USB 3.1 (Gen 2) Anschluss 3. DC Stromanschluss Laufwerksinstallation - Öffnen Sie die Tür an der Vorderseite.
- Page 13 Manual IB-3740-C31 - Drücken Sie die beiden Verriegelungen des Metallrahmens herunter und entnehmen Diesen. - Entnehmen Sie die Pappeinlagen (Transportsicherung) aus den Laufwerksschächten - Entnehmen Sie die Handgriffe und schrauben Sie diese an die Enden der 3,5" Laufwerke oder an die Enden der 2,5" Laufwerksträger.
- Page 14 Manual IB-3740-C31 - Schieben Sie die vorbereiteten Festplatten/Laufwerksträger in die Einschübe bis sie fest in den Anschlüssen einrasten und stellen Sie sicher, dass sie der Reihenfolge nach, von oben nach unten, eingesetzt werden. HDD 1 - Zur Entnahme eines Laufwerks drücken Sie bitte vorsichtig den Haltegriff nach unten und lösen so die interne Verbindung um dann das Laufwerk entnehmen zu können.
-
Page 15: Allgemeine Hinweise
Manual IB-3740-C31 - Schließen Sie das Netzteil an und stellen die USB Verbindung zum Computer her und schalten das Gerät ein. Einmal angeschlossen leuchtet die System LED blau. Alle Festplatten-LEDs leuchten blau. Bei Schächten mit Festplatten bleiben die LEDs danach blau. Bei Zugriff blinken die entsprechenden Festplatten LEDs blau. - Page 16 © Copyright 2018 by RaidSonic Technology GmbH. All Rights Reserved The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
