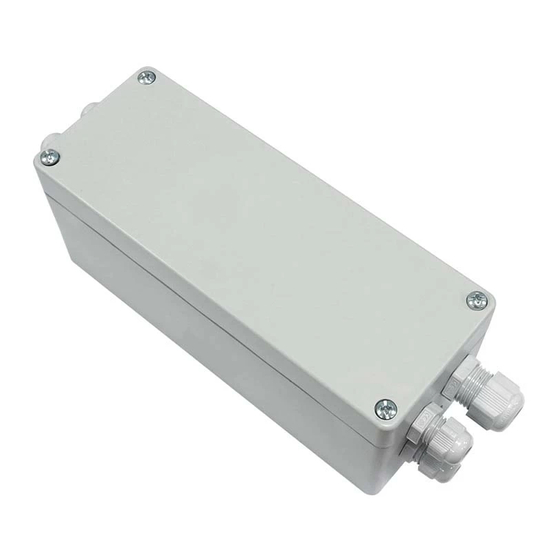

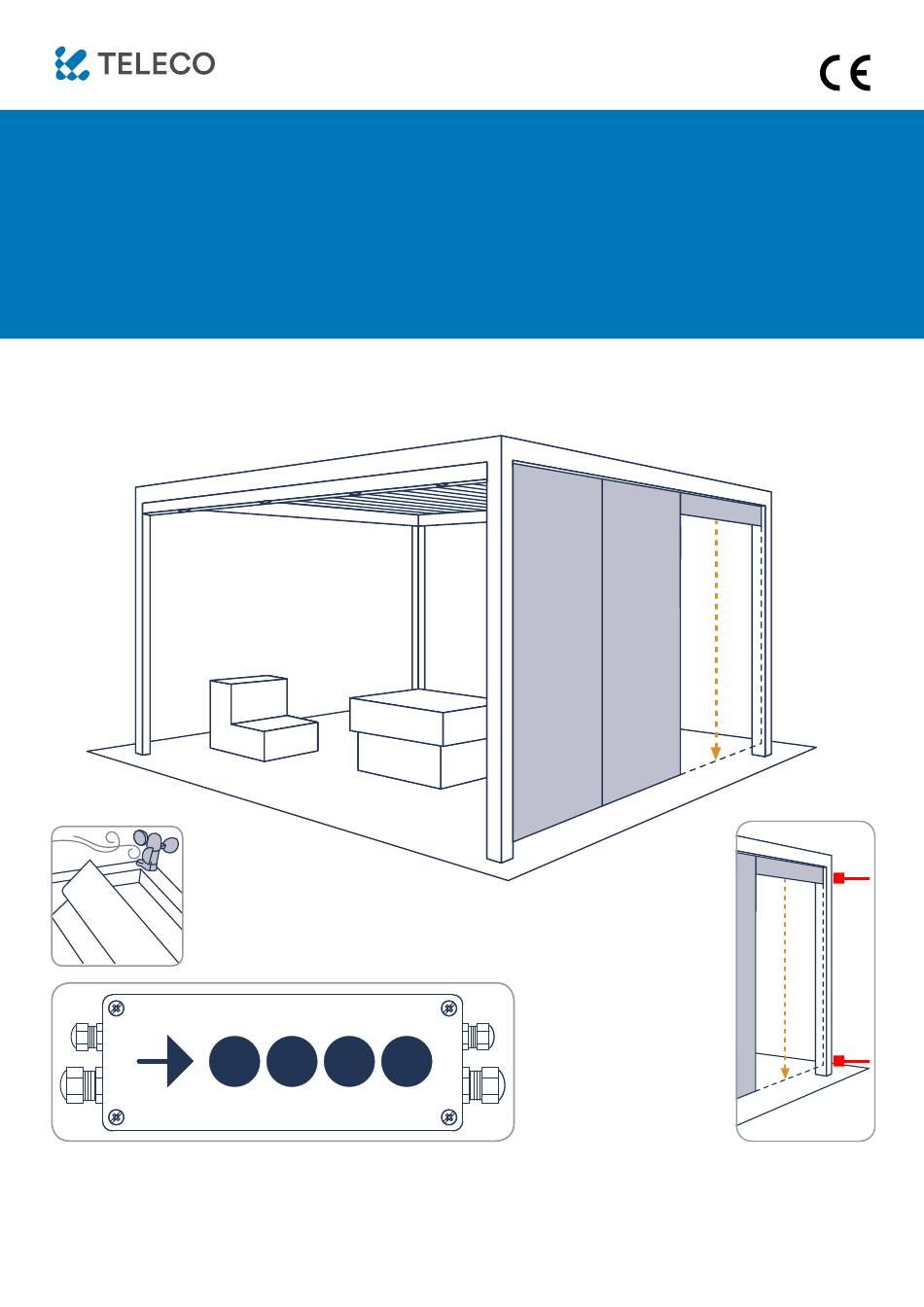

IT - RICEVITORE RADIO 230VAC PER IL CONTROLLO DI 4 MOTORI 230VAC PER SCREEN, CON FINECORSA
INTEGRATO E POTENZA MASSIMA 350W
EN - 230VAC RADIO RECEIVER CONTROLLING FOUR 230VAC MOTORS FOR SCREEN, WITH INTEGRATED LIMIT
SWITCH AND MAXIMUM POWER 350W
FR – RÉCEPTEUR RADIO 230VAC POUR LA COMMANDE DE 4 MOTEURS 230VAC POUR STORES VERTICAUX,
AVEC FIN DE COURSE INTÉGRÉE ET PUISSANCE MAXIMALE DE 350W
DE - 230VAC FUNKEMPFÄNGER ZUR STEUERUNG VON VIER 230VAC-MOTOREN FÜR VERTIKAL- MARKISEN,
MIT INTEGRIERTER ARRETIERUNG UND MAXIMALLEISTUNG VON 350 W
IT - Codice prodotto
EN - Product code
FR - Code du produit
DE - Artikelnummer
IT - Ingresso per sensore vento.
EN - Input for wind sensor.
FR - Entrée pour capteur de vent.
DE - Eingang für Windwächter.
230
M
Vac
230Vac
IT - Comando indipendente o simultaneo delle uscite motore.
EN - Independent or synchronized control of motor outputs.
FR - Sorties moteurs indépendantes ou synchronisées.
DE - Unabhängige oder synchronisierte Steuerung der Motorausgänge.
TVPL4XXXAC4
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
TELECO AUTOMATION SRL
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
TVPL4868AC4
TVPL4916AC4
M
M
M
230Vac
230Vac
230Vac
230
M
Vac
230Vac
(868.3Mhz)
(916Mhz)
IT - Configurazione dei finecorsa per motori elettronici.
EN - Configuration of the limit switches for electronic motors.
FR - Configuration des fins de course pour moteurs électroniques.
DE - Konfiguration der Endschalter für Elektromotoren.
/
M
M
230Vac
230Vac
DOC.: T589.05
DATE:06/04/18
