Raccordement Hydraulique - REPA MILLENNIUM V8 BASIC PLUS Instruction Manual

1. RACCORDEMENT HYDRAULIQUE

Le raccordement hydraulique doit être effectué à l'aide de raccords et de tuyauteries de taille appropriée aux raccords de
l'adoucisseur d'eau afin de garantir un débit suffisant vers l'adoucisseur d'eau et les machines raccordées.

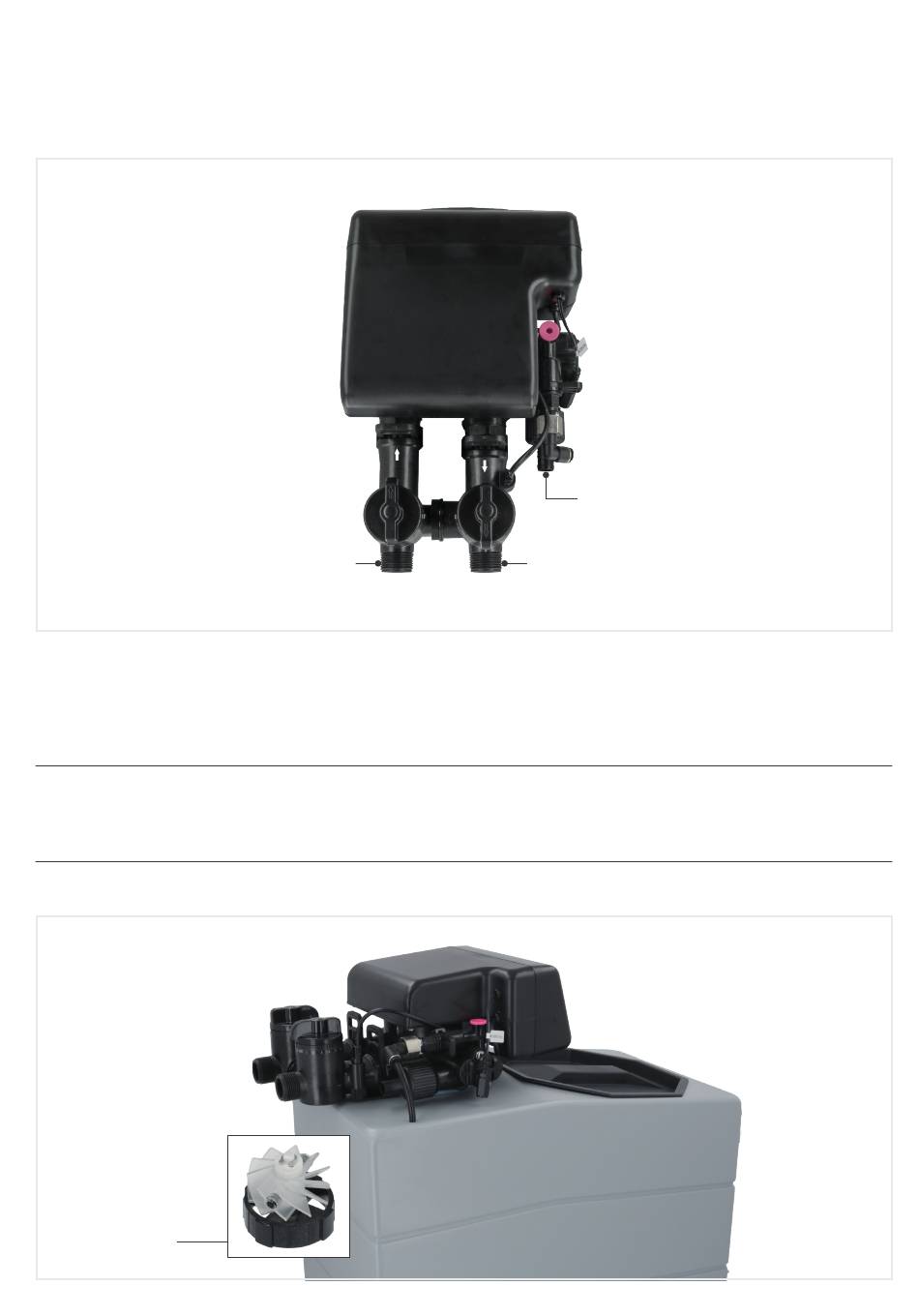

FIGURE 1
Raccordement hydraulique
Les deux modèles de vannes (CHRONO et VOLUME) sont équipés d'un by-pass.
Dans la version Volume, le by-pass est équipé d'un ventilateur (A) pour détecter le volume d'eau.
warning
ATTENTION
Lors du démontage du by-pass, assurez-vous que le ventilateur ne sort pas de son logement.
A
92
ENTRÉ EAU (IN)
VIDANGE
SORTIE EAU (OUT)
