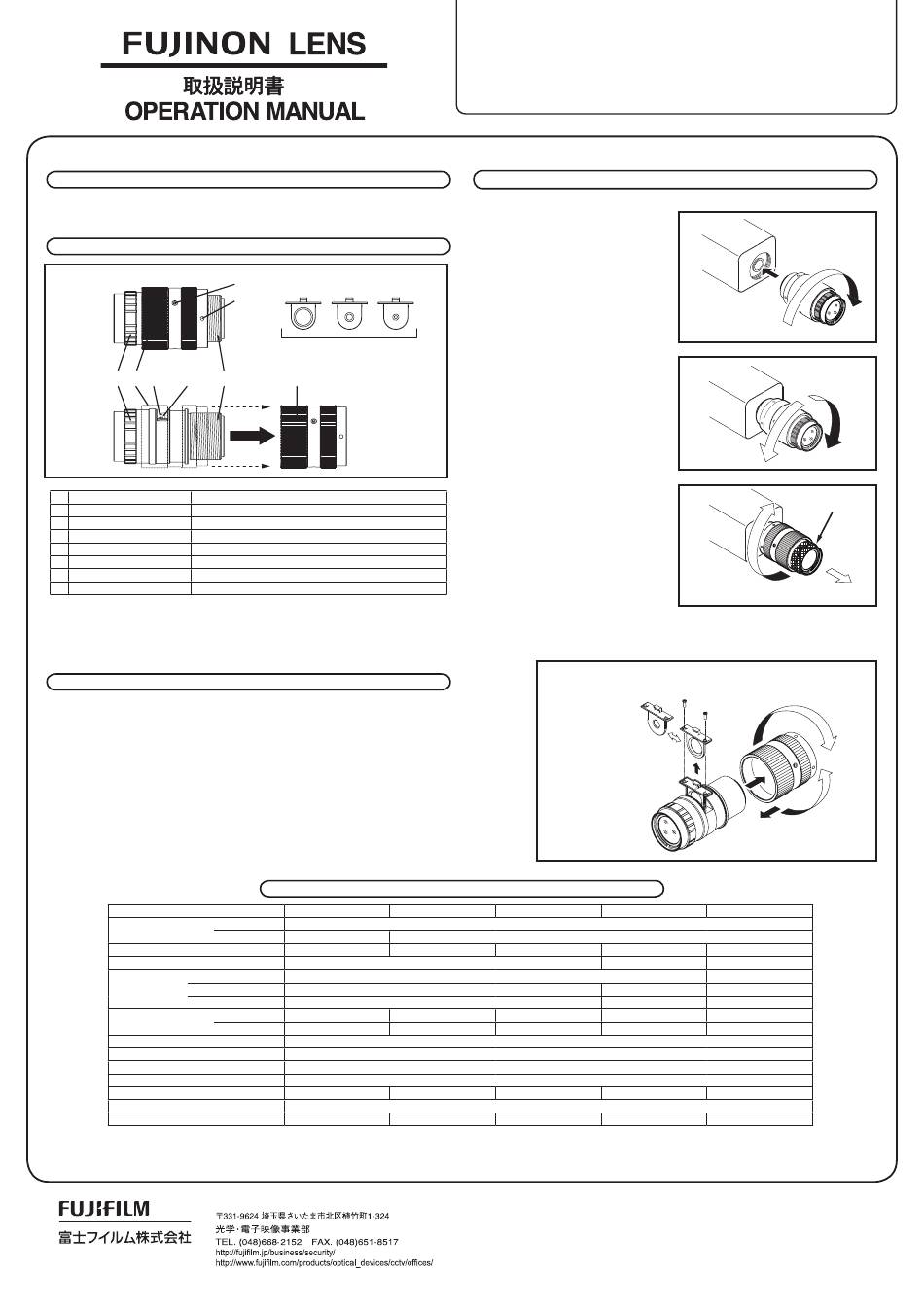

FUJINON HF8XA-1F Operation Manual

ご使用になる前に、 この取扱説明書をよくお読みください。 また、 いつでも取り出してお読みいただけるよう ､ 大切に保管してください。
FUJINON レンズ HF-XA-1F は、 アイリス ・ フォーカス固定式のマシンビジョンレンズです。
各 部 の 名 称
① ② ③ ④ ⑤
×2
名称
① レンズ本体
② マウント締付環 レンズの外装を兼ねた、 マウント部固定用の締付リングです。
③ アイリス取付ねじ
④ アイリスプレート
⑤ C マウントねじ部
⑥ 締付環固定ねじ穴 （M2）
⑦ ロックレンチ穴 （φ 2.0 mm）
*1 工場出荷時には、 標準のアイリスプレート ( 刻印なし：絞り開放状態 ) が組みこまれています。 必要に応じて、
付属するアイリスプレート （刻印 "C" および刻印 "E"） と交換してお使いください。
*2 予備のアイリス取付ねじが 2 本付属しています。
アイリスプレートの交換
本レンズに同梱された交換用のアイリスプレートを使用することで、 レンズの開口 （F 値） を変更することができます。
アイリスプレートの交換は、 以下の手順で行ってください。
① レンズ本体からマウント締付環を取り外します。
② アイリス取付ねじをプラスドライバで取り外します。
③ アイリスプレートをレンズ本体から引き抜いて取り外します。
④ 交換用のアイリスプレートをレンズ本体に挿入します。
⑤ アイリス取付ねじをプラスドライバで取り付けます。
⑥ マウント締付環をレンズ本体に取り付けます。
注 1. 予備用に、 アイリス取付ねじの予備が 2 本付属しています。 無くさないようにご注意ください。
注 2. アイリス取付ねじは、 強く締め付けすぎないようにご注意ください。 締め付ける力が強すぎると、 レンズが変形したり、 破損
する恐れがあります。 （推奨締付トルク ： 0.1 N ･ m)
注 3. プレート交換の際、 内部にほこり等の異物が入らないようにご注意ください。
型名
標準
適合センサーサイズ
最大
焦点距離
フォーカス範囲 ( レンズ前玉頂点より )
標準プレート （刻印なし）
絞り開口値
プレート C （刻印" Ｃ"）
プレートＥ （刻印" Ｅ"）
標準
画角 （H × V）
最大
アイリス操作
フォーカス操作
マウント
フィルタ取付ねじ径
外形寸法
使用温度
質量 （約）
*1 工場出荷時には、 標準プレート （刻印なし ： 絞り開放） が装着されています。
概 説
⑥
刻印 刻印 刻印
×3
なし "C" "E"
⑦
×4
C E
④
②
備考
レンズの本体です。
アイリスプレートを取り付けるためのねじです。 （2 か所）
レンズの開口値を決める絞り板です。
カメラに取り付けるための C マウントです。
マウント締付環を固定するためのねじ穴です。
マウント締付環を増し締めするための引っ掛け穴です。
HF8XA-1F
2/3" （3.45 um)
8mm
58.4°× 44.6°
58.4°× 44.6°
φ 34 mm × 60.2 mm
97 g
HF8XA-1F/HF12XA-1F/HF16XA-1F
/HF25XA-1F/HF35XA-1F
本製品はカメラへの取り付けとフォーカスの調整を同時に行います。 フォーカスは、 カメラのマウント部に本製品を
ねじ込む量で調整します。
本製品をカメラに取り付ける時は、 下記の手順で行っ
てください。
1. レンズの C マウントねじ部をカメラのマウントねじ部
に合わせて、 レンズ本体をゆっくりと時計方向に
回してねじ込みます。
2. レンズ本体を軽く引きながら回して、 ピントを合わ
せます。
レンズ本体を時計方向に回すと無限遠側に、 反
時計方向に回すと至近側にピントが合います。
3. ピントが合ったら、 レンズ本体を軽く引いたまま、
マウント締付環を時計方向に回します。 レンズ本
体がしっかりとカメラに固定されるまで、 マウント締
付環を締め付けてください。
注 1. マウント締付環を締め付ける際は、 レンズ
本体が回転しないようにしっかりと抑えてく
ださい。 引きが緩かったり、 マウント締付
環の締め付けが緩いと、 取り付けた後に、
ピントがずれたり、 マウント部にガタやゆる
みを生じることがあります。
注 2. マウント締付環のねじ穴 （M2 × 2.5mm 、
3 箇所 ) を使って、 マウント締付環のゆる
みを防止することができます。 この時に使
用するねじは、 お客様でご用意ください。
注 3. ロックレンチ穴を使ってマウント締付環を増
し締めすることができます。 φ 1.9mm 以
下の棒をロックレンチとしてお使いくださ
い。
④ アイリスプレートを
交換する
仕 様
HF12XA-1F HF16XA-1F
2/3" （3.45 um)
1/1.2" （4.5 um）
12mm 16mm
∞～ 0.1 m
F1.6
F4
F8
40.1°× 30.3° 31.4°× 23.7°
48.4°× 36.7° 38.0°× 28.7°
固定 （プレート交換式）
固定
C マウント
M25.5 × 0.5 mm
φ 34 mm × 58.7 mm φ 34 mm × 54.0 mm
-10℃～ +50℃
99 g 94 g
製品の仕様および外観は、 改良のため予告なく変更することがあります。
C-Mount Fixed focal lens
取り付け方法
カメラ
至近側
カメラ側に締め付ける
⑤アイリス取付ねじをつける
②アイリス取付ねじを外す
① マウント締付環を外す
③ アイリスプレートを
外す
⑥ マウント締付環を取り付ける
レンズ本体
HF25XA-1F HF35XA-1F
25mm 35mm
∞～ 0.15 m ∞～ 0.3 m
F1.9
F4.6 F5.2
F9.2 F10.4
19.9°× 15.0° 14.2°× 10.7°
24.2°× 18.3° 17.3°× 13.0°
φ 34 mm × 55.4 mm φ 34 mm × 50.3 mm
87 g 75 g
C マウント
レンズ本体
無限遠側
回さない
引っ張る
BL00005098-100
LC73-77C-1F 0211
