PROGRAMMA TERMOSTATICO

THERMOSTATIC PROGRAM

PROGRAMME THERMOSTATIQUE

THERMOSTATISCHES PROGRAMM

PROGRAMA TERMOSTÁTICO















Need help?

Do you have a question about the RETTANGOLO 23415 and is the answer not in the manual?

Questions and answers

Summary of Contents for Gessi RETTANGOLO 23415

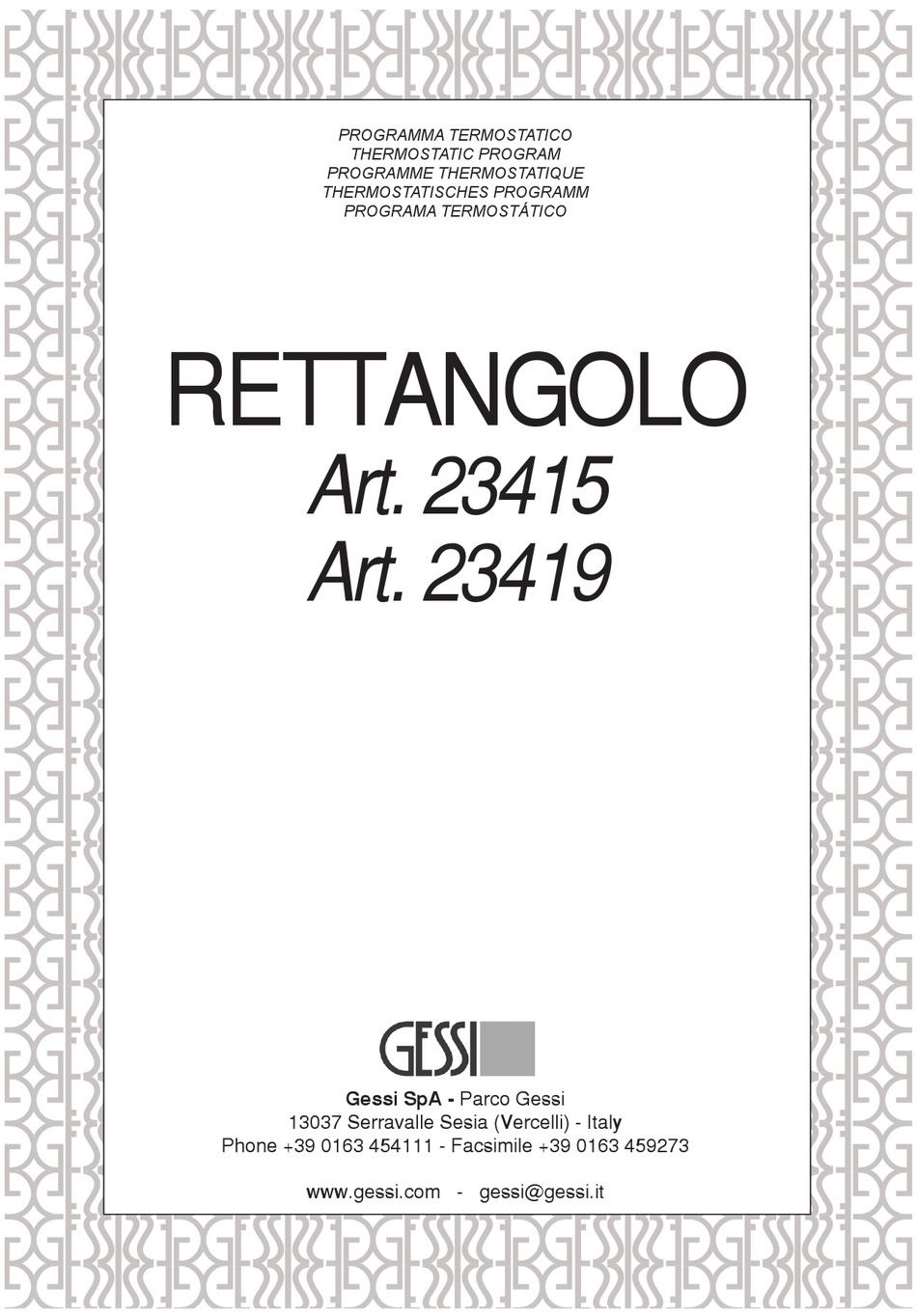

Page 1 PROGRAMMA TERMOSTATICO THERMOSTATIC PROGRAM PROGRAMME THERMOSTATIQUE THERMOSTATISCHES PROGRAMM PROGRAMA TERMOSTÁTICO       ...
Page 2 Preliminari - Pre-installation information - Préliminaires - Vorbereitung - Preliminares Art. 3415 ~512 ~405 2223 2150 1900 95±7 G 1/2" G 1/2" 60 min Calda-Hot Fredda-Cold 70 max Ø90 Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 3 Preliminari - Pre-installation information - Préliminaires - Vorbereitung - Preliminares Art. 3419 ~512 ~405 1500 2223 2150 1900 95±7 G 1/2" G 1/2" 60 min Calda-Hot Fredda-Cold 70 max Ø90 Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 4 Preliminari - Pre-installation information - Préliminaires - Vorbereitung - Preliminares Prima dell’installazione e messa in funzione. Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono entrare corpi estranei in grado di dan- neggiare guarnizioni/o-ring e/o cartucce/vitoni.
Page 5 Preliminari - Pre-installation information - Préliminaires - Vorbereitung - Preliminares Art. 3415 Contenuto della confezione: Contenu de l’emballage: Contenido del embalaje: A - Corpo incasso A - Corps encastrement A - Cuerpo por empotrar B - Guarnizione a terra B - Gaine à terre B - Junta de suelo C - Flangia con viti C - Bride avec vis...
Page 6 Preliminari - Pre-installation information - Préliminaires - Vorbereitung - Preliminares Art. 3419 Contenuto della confezione: Contenu de l’emballage: Contenido del embalaje: A - Corpo incasso A - Corps encastrement A - Cuerpo por empotrar B - Guarnizione a terra B - Gaine à terre B - Junta de suelo C - Flangia con viti C - Bride avec vis...
Page 7 Preliminari - Pre-installation information - Préliminaires - Vorbereitung - Preliminares - Utensili necessari per l’installazione - Tools for installation - Outils nécessaires pour l’installation - Für die Installation notwendige Werkzeuge - Herramienta necesaria para la instalación 8 mm 4 mm 3 mm 2,5 mm Ø8...
Page 8 Installazione - Installation - Installation - Installation - Instalación Fig. 1 Fig. 2 Ø90 Fig. 3 PARETE PIASTRELLATA TILED WALL 114,5 95±7 60 min 70 max CALDA FREDDA COLD G 1/2" Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros Installazione corpo incasso (continua...) Prima di iniziare assicurarsi che l’acqua della rete idrica sia chiusa.
Page 9 Installazione - Installation - Installation - Installation - Instalación Fig. 4 Fig. 5 Fig. 6 Usare canapa o teflon Use hemp or teflon Employer chanvre ou teflon Benutzen Sie Hanf oder Teflon Usar cáñamo o teflon Fig. 7 Fig. 8 Fig.
Page 10 Installazione - Installation - Installation - Installation - Instalación Installazione corpo incasso Fig. 4 - Posizionare il corpo nella propria sede ricavata nel pavimento. Fig. 5 - Verificare con l’ausilio di una livella che il corpo incasso sia stato posizionato in piano e verificare che la profon- dità...
Page 11 Installazione - Installation - Installation - Installation - Instalación Fig. 11 1900 Fig. 12 Fig. 13 Fig. 14 Ø8 Ø8 Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 12 Installazione - Installation - Installation - Installation - Instalación Forature per fissaggio a parete (continua...) Fig. 11 - Considerando come riferimento il centro del corpo incasso, marcare sulla parete verticale alle altezze indicate i centri per il fissaggio a parete. ATTENZIONE! Le altezze si riferiscono a partire dalla superficie superiore del corpo incasso.
Page 13 Installazione - Installation - Installation - Installation - Instalación Fig. 15 Fig. 17 Fig. 16 Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros Forature per fissaggio a parete Fig. 15-16-17 - Inserire i tasselli nei fori praticati nella parete. Applicare le placchette alla parete facendo coincidere i fori con quelli dei tasselli e fissarle con le apposite viti in dotazione.
Page 14 Installazione - Installation - Installation - Installation - Instalación Fig. 18 Fig. 19 8 mm Fig. 20 4 mm 4 mm Fig. 21 Fig. 22 8 mm Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 15 Installazione - Installation - Installation - Installation - Instalación Installazione corpo miscelatore (continua...) Fig. 18-19 - Prima di proseguire con l’installazione è necessario svitare i filtri dal corpo incasso e pulirli utilizzando acqua corrente per eliminare le impurità accumulatesi durante il collaudo effettuato nelle fasi precedenti. Fig.
Page 16 Installazione - Installation - Installation - Installation - Instalación Fig. 23 3 mm Fig. 24 Fig. 25 CALDA-HOT FREDDA-COLD Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 17 Installazione - Installation - Installation - Installation - Instalación Installazione corpo miscelatore (continua...) Fig. 23 - Prendere dalla confezione il corpo miscelatore e togliere le protezione dai tubetti che fuoriescono dalla base. Pre-montare sull’apposito supporto i componenti restanti di uno dei fissaggi a parete. Attenzione! Per evitare di danneggiare la superficie della colonna doccia bloccare temporaneamente il fissaggio avvi- tando LEGGERMENTE la vite al supporto della prolunga.
Page 18 Installazione - Installation - Installation - Installation - Instalación Fig. 26 Fig. 27 4 mm 4 mm Fig. 28 Fig. 29 4 mm 4 mm Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 19 Installazione - Installation - Installation - Installation - Instalación Installazione corpo miscelatore (continua...) Fig. 26-27 - Installare il corpo miscelatore facendo in modo che i due tubetti che fuoriescono dallo stesso entrino nei fori sul corpo incassato. I due tubetti sono contraddistinti da adesivi colorati indicanti il tipo di alimentazione a cui devono essere connessi.
Page 20 Installazione - Installation - Installation - Installation - Instalación Fig. 30 Fig. 31 2,5 mm 4 mm 4 mm Fig. 32 Fig. 33 3 mm 3 mm 3 mm Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 21 Installazione - Installation - Installation - Installation - Instalación Installazione corpo miscelatore Fig. 30 - Stringere con FORZA le viti, precedentemente appoggiate, per fissare la piantana al corpo incassato (preferibil- mente avvitandole in sequenza incrociata per garantire un fissaggio omogeneo) e verificare nuovamente l’orientamento del corpo miscelatore.
Page 22 Installazione - Installation - Installation - Installation - Instalación Fig. 34 Fig. 35 3 mm 3 mm Fig. 36 Fig. 37 3 mm Fig. 38 3 mm Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 23 Installazione - Installation - Installation - Installation - Instalación Installazione supporto soffione Fig. 34 - Assicurarsi che la maniglia per l’erogazione sia chiusa e togliere la protezione in plastica dal corpo miscelatore. Fig. 35 - Pre-montare sull’apposito supporto i componenti restanti di uno dei fissaggi a parete. Attenzione! Per evitare di danneggiare la superficie della colonna doccia bloccare temporaneamente il fissaggio avvitando LEG- GERMENTE la vite al supporto della prolunga.
Page 24 Installazione - Installation - Installation - Installation - Instalación Fig. 39 Fig. 40 Fig. 41 Fig. 42 Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 25 Installazione - Installation - Installation - Installation - Instalación Installazione soffione Fig. 39 - Verificare che la maniglia per l’erogazione ruoti in maniera fluida. Nel caso risultasse troppo dura ripetere le operazioni di allineamento descritte nell’installazione del supporto soffione. Fig. 40-41 - Togliere la striscia adesiva che protegge la guarnizione inserita all’interno del raccordo superiore del sof- fione ed assicurare lo stesso al proprio supporto avvitando con forza la ghiera (aiutarsi in questa operazione con una chiave da 30mm).
Page 26 Uso - Use - Usage - Gebrauch - Uso Fig. 43 Fig. 44 38° C OPEN Fig. 45 38° C < Fig. 46 PUSH 38° C > Fig. 47 Fig. 48 CLOSE Measures in mm - Dimensions en mm - Maß im mm - Dimensioni in mm - Medidas en milímetros...
Page 27 Uso - Use - Usage - Gebrauch - Uso Fig. 43 - Ruotare la maniglia di 90° verso destra per abilitare l’erogazione a piena portata. Fig. 44-45-46 - Quando la maniglia per la regolazione della temperatura è in posizione di riposo l’acqua viene erogata a 38°C.
Page 28 NOTE - NOTES - NOTES - ANMERKUNG - NOTAS: ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Page 29 Manutenzione Maintenance Entretien Wartung Manutención...
Page 30 Manutenzione - Maintenance - Entretien - Wartung - Manutención Art. 3415 Parti di ricambio: Pièces de rechange: Piezas de repuesto: 1 - Fissaggio a parete 1 - Fixation à paroi 1 - Fijación a la pared 2 - Maniglia regolazione portata 2 - Poignée réglage débit 2 - Maneta regulación del caudal 3 - Vitone...
Page 31 Manutenzione - Maintenance - Entretien - Wartung - Manutención Art. 3419 Parti di ricambio: Pièces de rechange: Piezas de repuesto: 1 - Fissaggio a parete 1 - Fixation à paroi 1 - Fijación a la pared 2 - Doccetta 2 - Douchette 2 - Ducha-teléfono 3 - Dlessibile per doccetta 3 - Flexible pour la douchette...
Page 32 Manutenzione - Maintenance - Entretien - Wartung - Manutención Fig. 1 Fig. 2 Fig. 3 Fig. 4 3 mm Fig. 5 Fig. 6 30 mm 3 mm...
Page 33 Manutenzione - Maintenance - Entretien - Wartung - Manutención Sostituzione del vitone Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Fig. 1 - Smontare il soffione dal proprio supporto svitando la ghiera (è possibile per questa operazione aiutarsi con una chiave da 30mm).
Page 34 Manutenzione - Maintenance - Entretien - Wartung - Manutención Fig. 7 Fig. 8 25 mm 2,5 mm Sostituzione della cartuccia termostatica Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Fig. 7 - Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano per poter estrarre la mani- glia.
Page 35 Manutenzione - Maintenance - Entretien - Wartung - Manutención Fig. 9 Fig. 10 38°C Fig. 11 Fig. 12 38°C 2,5 mm Fig. 13 Fig. 14 38°C 2,5 mm...
Page 36 Manutenzione - Maintenance - Entretien - Wartung - Manutención REGOLAZIONE TEMPERATURA PER I SOFFIONI TERMOSTATICI Fig. 9-10 - Il blocco di sicurezza del miscelatore termostatico esterno è regolato in azienda ad una temperatura di 38 +/- 1°C. Dopo l’istallazione del prodotto è opportuno verificare tale valore. Per fare questo è necessario mantenere la maniglia di regolazione della temperatura nella posizione di 38°C, avviare l’erogazione ruotando la maniglia che regola la portata e misurare la temperatura dell’acqua erogata in uscita con un semplice termometro.
Page 37 Manutenzione - Maintenance - Entretien - Wartung - Manutención Fig. 12-13 - Tourner le tourillon de la cartouche dans le sens inverse des aiguilles d’une montre (pour obtenir un augmentation de la température) ou dans le sens des aiguilles d’une montre (pour obtenir une diminution de la température) jusqu’à...
Page 38 Manutenzione - Maintenance - Entretien - Wartung - Manutención el anillo de plástico. Características técnicas - Bloque de seguridad a 38 °C - Temperatura mínima de ejercicio 3°C – aconsejada 15°C - FRIA - Temperatura máxima de ejercicio 80°C – aconsejada 65°C - CALIENTE - Diferencial técnico aconsejado 50°C - Sistema de seguridad con bloqueo de la erogación en caso de falta de una de las dos aguas - Campo de presión mín.
Page 39 Manutenzione - Maintenance - Entretien - Wartung - Manutención Fig. 15 Fig. 16 2,5 mm Fig. 17 Fig. 18 23 mm Fig. 19...
Page 40 Manutenzione - Maintenance - Entretien - Wartung - Manutención Sostituzione del deviatore (art. 23419) Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Fig. 15-16 - Svitare mediante una chiave a brugola i grani che fissano il blocchetto di sostegno e sfilare il blocchetto stesso dal supporto.
Page 41 Manutenzione - Maintenance - Entretien - Wartung - Manutención Fig. 20 Fig. 21 Fig. 22 Fig. 23 8 mm 2,5 mm Fig. 24...
Page 42 Manutenzione - Maintenance - Entretien - Wartung - Manutención Pulizia e/o sostituzione dei filtri Nel caso in cui si verifichi una scarsa fuoriuscita d’acqua dal miscelatore è opportuno verificare le condizioni dei filtri posizionati nel corpo incassato a pavimento. Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Fig.
Page 43 Manutenzione - Maintenance - Entretien - Wartung - Manutención levantar el florón del suelo. Fig. 23 - Destornillen los racores sobre los cuales están alojados los filtros. Fig. 24 - Efectúen las operaciones de limpieza utilizando agua corriente para eliminar las impurezas. Verificar que las sedes estén limpias de impurezas o cal.
