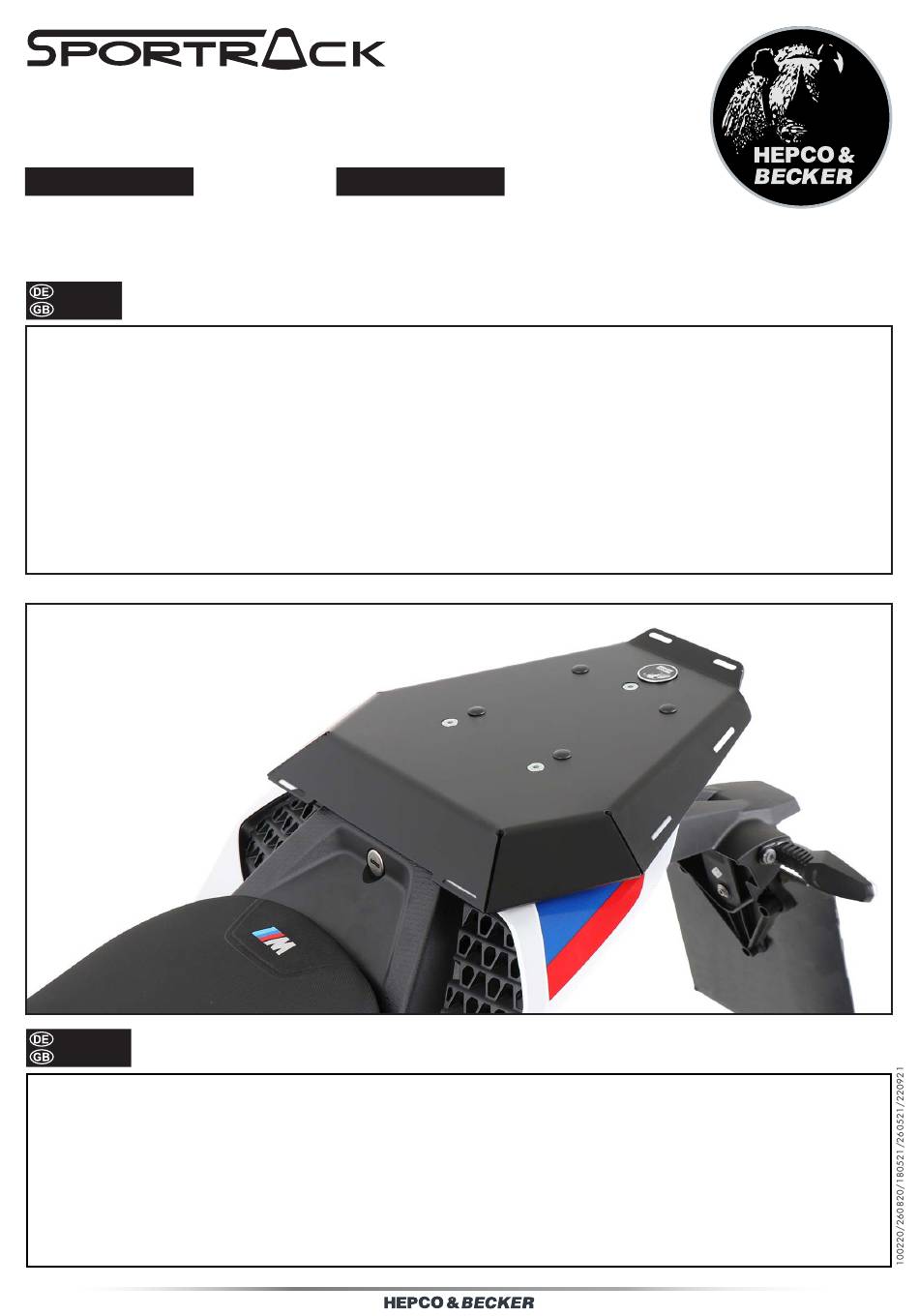

BMW S 1000 R
(2021-)
Artikel Nr.: / Item-no.:
6528
670
00 01
schwarz/black
Das Sportrack ist festverschraubt. Montage von Topcases mit Palette nicht möglich!
The Sportrack is firmly bolted. Assembly of topcases with pallet not possible!
INHALT
CONTENT
1x 700010809 Sportrackplatte
1x 700010810 Unterbau
1x 700010811 Schraubensatz:
1x Linsenschraube M5x60
3x Senkschraube M6x25
1x Hepco & Becker Logo
4x Verschlussstopfen Ø8mm
1x Dichtband 80cm
1x U-Scheibe Ø5,4
1x Aludistanz Ø15xØ6x37
3x Aludistanz Ø18xØ7x10
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
BMW S 1000 RR
(2019-)
Artikel Nr.: / Item-no.:
6517
670
00 01
schwarz/black
1x 700010809 Sportrack plate
1x 700010810 Base plate
1x 700010811 Screw kit:
1x Filister head screw M5x60
3x Countersunk screw M6x25
1x Hepco & Becker Emblem
4x Verschlussstopfen Ø8mm
1x Seal strip - lenght 80 cm
1x Washer Ø5,4
1x Alu spacer Ø15xØ6x37
3x Alu spacer Ø18xØ7x10
1
Advertisement
Related Manuals for hepco & becker SportRack 6706528 00 01
Summary of Contents for hepco & becker SportRack 6706528 00 01
- Page 1 BMW S 1000 R BMW S 1000 RR (2021-) (2019-) Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 6528 6517 00 01 00 01 schwarz/black schwarz/black Das Sportrack ist festverschraubt. Montage von Topcases mit Palette nicht möglich! The Sportrack is firmly bolted. Assembly of topcases with pallet not possible! INHALT CONTENT 1x 700010809 Sportrackplatte...
- Page 2 BENÖTIGTE WERKZEUGE TOOLS REQUIRED VORBEREITUNG PREPARING Den Soziussitz entfernen und die 4 Gummipuffer auf der Rückseite entfernen, Soziussitz entfällt, Gummipuffer wer- den wiederverwendet. Die hintere Schraube unterhalb des Soziussitzes entfernen, diese entfällt. Das Dichtband muss wie abgebildet auf der Unterseite der Sportrackplatte angebracht werden.
- Page 3 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Sportrackplatte: Die Montage erfolgt auf dem Unterbau mit den Senkschrauben M6x25. Beim Modell S1000R die Aludistanzen Ø18xØ7x10 zwischen Platte und Unterbau fügen. Das H&B Logo in die Vertiefung kleben. Die 4 nicht benutzten Bohrungen der Gepäckplatte mit Verschlussstopfen verschließen. Mounting of the sportrack plate: On the base plate with countersunk screws M6x25.
