hepco & becker 503956 00 01 Manual

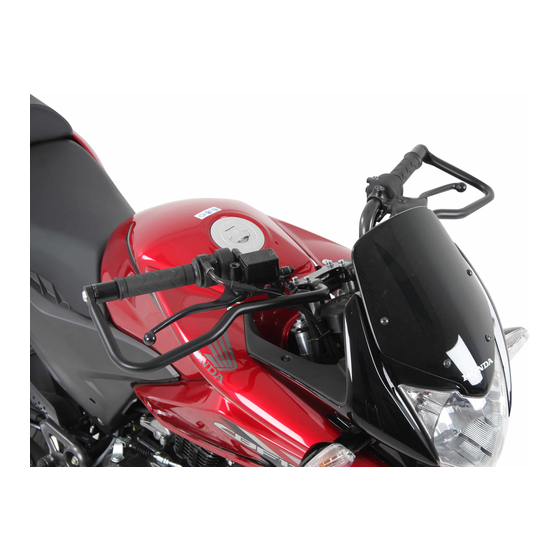

Frontschutzbügel / Front protection bar
HONDA CBF 125
Artikel Nr.: / Item-no.:
956
503 00 01
schwarz/black
INHALT
CONTENTS
1 700008309 Frontschutzbügel
2 Senkinbusschraube M6x75
4 Zylinderschraube mit Innensechskant M6x45
2 Senkscheiben ø6,4 x ø18mm
4 U-Scheiben ø6,4
HINWEIS: Eventuell muß der Kupplungs- oder Bremshebel etwas gedreht werden (je nach Einstellung).
NOTE: Maybe the clutch or brake lever must be rotated slightly (depending on settings).
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this guard, a second person is helpful.
1 700008309 Front guard
2 countersunk head allen screw M6x75
4 allen screw M6x45
2 countersunk washer ø6,4 x ø18mm
4 washer ø6,4
1
