4EVER® DLX EXTEND2FIT®
ASIENTO DE AUTOMÓVIL 4 EN 1
con Barra Antirrebote
INSTALACIÓN DEL ARNÉS ORIENTADO HACIA ATRÁS (PÁGINA 34)
Para niños de 4 a 50 libras (1.8 a 22.5 kg) y cuya parte de arriba de la cabeza está por lo menos 1 pulgada (2.5 cm) por debajo de la manija de ajuste del apoyacabeza
SUJETE la barra EXTIENDA el panel de
1 2
antirrebote (opcional). extensión para obtener
PÁGINAS 36, 44 mayor espacio para las piernas
(opcional). PÁGINAS 38, 45
Verifique que la instalación es correcta consultando la Lista de comprobación de instalación a continuación (PÁGINAS 43, 49)
INSTALACIÓN DEL ARNÉS ORIENTADO HACIA ADELANTE (PÁGINA 50)
Para niños de 22 a 65 libras (10 a 30 kg) y 49 pulgadas (125 cm) o menos, que tengan al menos un año
SAQUE la barra ALMACENE el panel de
1 2
antirrebote. extensión.
PÁGINAS 52, 58 PÁGINA 50
Verifique que la instalación es correcta consultando la Lista de comprobación de instalación a continuación (PÁGINAS 57, 67)
LISTA DE COMPROBACIÓN
DE LOS MODOS DE
INSTALACIÓN DEL ARNÉS
INSTALACIÓN DEL ASIENTO ELEVADO CON RESPALDO ALTO (PÁGINA 80)
Para niños de 40 a 100 libras (18.1 a 45 kg) de 43 a 57 pulgadas (110.1 a 145 cm) y al menos 4 años de edad
SAQUE la barra ALMACENE el panel de
1 2
antirrebote. PÁGINA 80 extensión. PÁGINA 85
Verifique que la instalación es correcta consultando la Lista de comprobación de instalación a continuación (PÁGINA 100)
INSTALACIÓN DEL ASIENTO ELEVADO SIN RESPALDO (PÁGINA 91)
Para niños de 40 a 120 libras (18.1 a 54 kg) de 43 a 57 pulgadas (110.1 a 145 cm) y al menos 4 años de edad
SAQUE la barra ALMACENE el panel de
1 2
antirrebote. PÁGINA 91 extensión. PÁGINA 94
Verifique que la instalación es correcta consultando la Lista de comprobación de instalación a continuación (PÁGINA 106)
LISTA DE COMPROBACIÓN DE AJUSTE
DEL CINTURÓN DEL ASIENTO ELEVADO
¿Necesita más ayuda? VIDEOS SOBRE LA INSTALACIÓN DISPONIBLES EN GRACOBABY.COM
Le ofrecemos esta guía rápida para ayudarle a empezar rápido con la instalación, pero recuerde leer y comprender el manual de instrucciones para obtener la información completa de uso de su asiento de automóvil.
NWL0001196172A 4Ever DLX Extend2Fit-ARB-QSG USA R07.indd 2 NWL0001196172A 4Ever DLX Extend2Fit-ARB-QSG USA R07.indd 2
RECLINE hasta la
3
posición 1-4.
PÁGINAS 37, 45
RECLINE hasta la
3
posición 5-6.
PÁGINAS 53, 59
PRUEBE LA TENSIÓN VERIFIQUE EL
INDICADOR DE NIVEL
no debe moverse más
de 1 pulgada (2.5 cm) en el modo orientado
en la vía del cinturón. hacia atrás.
RECLINE hasta la
3
posición 6. PÁGINA 86
RECLINE hasta la
3
posición 6. PÁGINA 94
USE EL CINTURÓN PARA LA FALDA
Y LOS HOMBROS. Nunca use
solamente el cinturón para la falda.

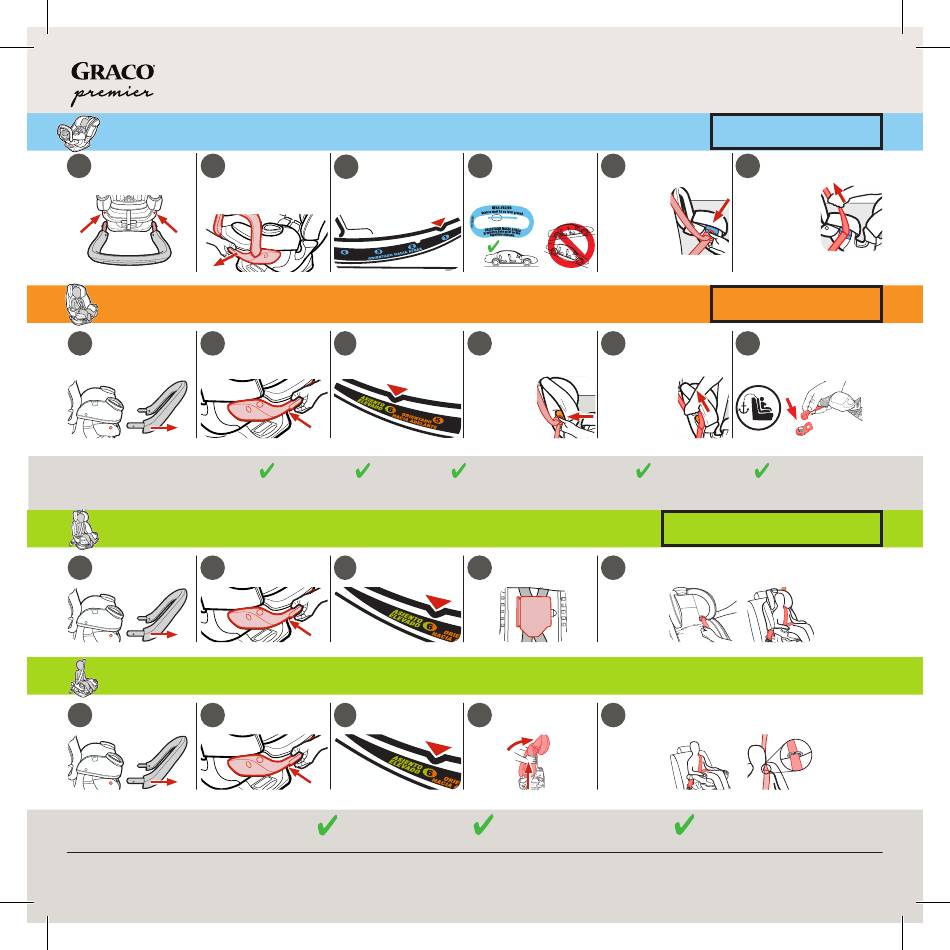

GUÍA RÁPIDA DE INSTALACIÓN
PASE la correa de
4 5
VERIFIQUE el indicador
anclaje inferior o el
del nivel.
cinturón de
PÁGINAS 42, 48
seguridad por la
vía del cinturón
orientado hacia
atrás.
PÁGINAS 37, 47
PASE la correa de PRESIONE hacia abajo
4 5
anclaje inferior o el en el centro del asiento.
cinturón de seguridad por la
Elimine cualquier flojedad. Si
vía del cinturón
usa el cinturón de
orientado hacia
seguridad, cierre
adelante.
la traba.
PÁGINAS 52, 62
PÁGINAS 56, 63
VERIFIQUE LA ALTURA DEL ARNÉS.
Orientado hacia atrás: al nivel o justo por debajo de
los hombros del niño. Orientado hacia adelante: al
nivel o justo por encima de los hombros del niño.
ALMACENE el arnés. PASE el cinturón de seguridad usando las guías del cinturón.
4 5
PÁGINA 80 PÁGINAS 90, 98
SAQUE el respaldo del PASE el cinturón de seguridad usando las guías del cinturón.
4 5
asiento. PÁGINA 91
PÁGINAS 102, 103
COLOCACIÓN DEL CINTURÓN PARA LA FALDA.
Cinturón para la falda detrás del apoyabrazos y
bajo sobre las caderas y los muslos.
NWL0001196172A
NO lo instale con el acoplamiento de anclaje
inferior si el niño pesa más de 35 libras (16 kg)
6
PRESIONE hacia abajo en el
centro del asiento.
Elimine cualquier
flojedad. Trabe
el cinturón de
seguridad del
vehículo.
PÁGINAS 41, 48
NO lo instale con el LATCH si el niño pesa
más de 40 libras (18 kg).
ENGANCHE Y TENSIONE la
6
correa del anclaje.
PÁGINAS 56, 66
VERIFIQUE LA COLOCACIÓN HAGA LA PRUEBA DEL PELLIZCO.
DE LA PRESILLA DEL PECHO
No debería poder pellizcar las
Debe estar al mismo nivel que correas del arnés en el hombro
las axilas del niño. del niño.
El LATCH asegura el asiento elevado en su lugar para que el
abrochado del cinturón sea autónomo y fácil (PÁGINA 87)
COLOCACIÓN DEL CINTURÓN PARA LOS HOMBROS.
El cinturón para los hombros cruza el hombro, entre
el cuello y el borde del hombro
