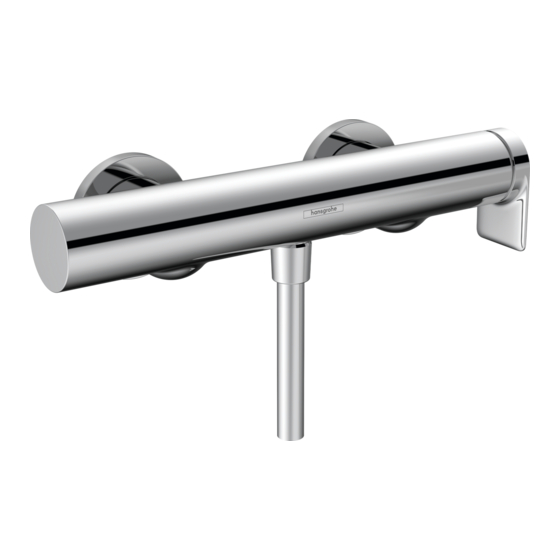

Hans Grohe Vivenis 75420 Series Instructions For Use/Assembly Instructions

Hide thumbs Also See for Vivenis 75420 Series:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 4

Quick Links

Download this manual
DE
FR
EN
IT
ES
NL
DK
PT
PL
CS
SK
ZH 用户手册 组装说明
RU
FI
SV
LT
HR
TR
RO
EL
SL
ET
LV
SR
NO
BG
SQ
‫دليل االستخدام تعليمات التجميع‬
AR
HU
JP 取扱説明書 施工説明書
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
Vivenis
Vivenis

Advertisement

loading

Related Manuals for Hans Grohe Vivenis 75420 Series

Summary of Contents for Hans Grohe Vivenis 75420 Series

  • Page 1 Vivenis ZH 用户手册 组装说明 Vivenis ‫دليل االستخدام تعليمات التجميع‬ JP 取扱説明書 施工説明書...
  • Page 2 Deutsch Symbolerklärung Sicherheitshinweise Justierung Wartung Montagehinweise Maße Durchflussdiagramm Serviceteile Technische Daten Reinigung Bedienung Prüfzeichen Störung Ursache Abhilfe Montage...
  • Page 3 Français Description du symbole Consignes de sécurité Etalonnage Entretien Instructions pour le montage Dimensions Diagramme du débit Informations techniques Pièces détachées Nettoyage Instructions de service Classification acoustique et débit Dysfonctionnement Origine Solution Montage...
  • Page 4 English Adjustment Safety Notes Maintenance Installation Instructions Dimensions Flow diagram Spare parts Technical Data Cleaning Operation Test certificate Symbol description Fault Cause Remedy Assembly...
  • Page 5 Italiano Descrizione simbolo Indicazioni sulla sicurezza Taratura Manutenzione Istruzioni per il montaggio Ingombri Diagramma flusso Parti di ricambio Dati tecnici Pulitura Procedura Segno di verifica Problema Possibile causa Rimedio Montaggio...
  • Page 6 Español Descripción de símbolos Indicaciones de seguridad Ajuste Mantenimiento Indicaciones para el montaje Dimensiones Diagrama de circulación Datos técnicos Repuestos Limpiar Manejo Marca de verificación Problema Causa Solución Montaje...
  • Page 7 Nederlands Symboolbeschrijving Veiligheidsinstructies Instellen Onderhoud Montage-instructies Maten Doorstroomdiagram Service onderdelen Technische gegevens Reinigen Bediening Keurmerk Storing Oorzaak Oplossing Montage...
  • Page 8 Dansk Forindstilling Sikkerhedsanvisninger Service Monteringsanvisninger Målene Gennemstrømningsdiagram Reservedele Tekniske data Rengøring Brugsanvisning Godkendelse Symbolbeskrivelse Fejl Årsag Hjælp Montering...
  • Page 9 Português Descrição do símbolo Avisos de segurança Afinação Manutenção Avisos de montagem Medidas Fluxograma Peças de substituição Dados Técnicos Limpeza Funcionamento Marca de controlo Falha Causa Solução Montagem...
  • Page 10 Polski Opis symbolu Wskazówki bezpieczeństwa Ustawianie Wskazówki montażowe Konserwacja Wymiary Schemat przepływu Dane techniczne Części serwisowe Czyszczenie Obsługa Znak jakości Usterka Przyczyna Pomoc Montaż...
  • Page 11 Česky Nastavení Bezpečnostní pokyny Údržba Pokyny k montáži Rozmìry Diagram průtoku Servisní díly Technické údaje Čištění Ovládání Zkušební značka Popis symbolů Porucha Příčina Odstranění Montáž...
  • Page 12 Slovensky Nastavenie Bezpečnostné pokyny Údržba Pokyny pre montáž Rozmery Diagram prietoku Servisné diely Technické údaje Čistenie Obsluha Osvedčenie o skúške Popis symbolov Porucha Príčina Pomoc Montáž...
  • Page 13 中文 保养 参见第页 安全技巧 装配时为避免挤压和切割受伤，必须戴上手 单向阀必须在符合国家或当地的法律的情况下按 套。 照 定期检查 至少一年一次 。 本产品只允许作为洗浴、卫生和洁身之用。 大小 参见第页 冷热水管间过大的压力差必须予以平衡。 流量示意图 参见第页 安装提示 安装前必须检查产品是否受到运输损害。 安装 备用零件 参见第页 后将不认可运输损害或表面损伤。 管道和阀门必须根据通用标准进行安装、冲洗 颜色代码 和检查。 镀铬 请遵守当地国家现行的安装规定。 技术参数 清洗 参见第页 工作压强： 最大 推荐工作压强： 操作 参见第页 测试压强： 检验标记 参见第页 热水温度： 最大 中心距离：...
  • Page 14 Русский Указания по технике безопасности Описание символов Подгонка Указания по монтажу Техническое обслуживание Размеры Схема потока Κомплеκт Технические данные Очистка Эксплуатация Знак технического контроля Неисправность Причина Устранение неисправности Монтаж...
  • Page 15 Suomi Säätö Turvallisuusohjeet Huolto Asennusohjeet Mitat Virtausdiagrammi Varaosat Tekniset tiedot Puhdistus Käyttö Koestusmerkki Merkin kuvaus Häiriö Toimenpide Asennus...
  • Page 16 Svenska Justering Säkerhetsanvisningar Skötsel Monteringsanvisningar Måtten Flödesschema Reservdelar Tekniska data Rengöring Hantering Testsigill Symbolförklaring Störning Orsak Åtgärd Montering...
  • Page 17 Lietuviškai Reguliavimas Saugumo technikos nurodymai Techninis aptarnavimas Montavimo instrukcija Išmatavimai Pralaidumo diagrama Atsarginės dalys Techniniai duomenys Valymas Eksploatacija Bandymo pažyma Simbolio aprašymas Gedimas Priežastis Priemonė Montavimas...
  • Page 18 Hrvatski Regulacija Sigurnosne upute Održavanje Upute za montažu Mjere Dijagram protoka Rezervni djelovi Tehnički podatci Čišćenje Upotreba Oznaka testiranja Opis simbola Greška Uzrok Otklanjanje Sastavljanje...
  • Page 19 Türkçe Ayarlama Güvenlik uyarıları Bakım Ölçüleri Montaj açıklamaları Akış diyagramı Yedek Parçalar Temizleme Teknik bilgiler Kullanımı Kontrol işareti Simge açıklaması arıza sebep yardım Montajı...
  • Page 20 Română Reglare Instrucţiuni de siguranţă Întreţinere Instrucţiuni de montare Dimensiuni Diagrama de debit Piese de schimb Date tehnice Curăţare Utilizare Certificat de testare Descrierea simbolurilor Deranjament Cauza Măsuri de remediere Montare...
  • Page 21 Ελληνικά Περιγραφή συμβόλων Υποδείξεις ασφαλείας Ρύθμιση Συντήρηση Οδηγίες συναρμολόγησης Διαστάσεις Διάγραμμα ροής Ανταλλακτικά Τεχνικά Χαρακτηριστικά Καθαρισμός Χειρισμός Σήμα ελέγχου Βλάβη Αιτία Διόρθωση Συναρμολόγηση...
  • Page 22 Slovenski Justiranje Varnostna opozorila Vzdrževanje Navodila za montažo Mere Diagram pretoka Rezervni deli Tehnični podatki Čiščenje Upravljanje Preskusni znak Opis simbola Napaka Vzrok Pomoč Montaža...
  • Page 23 Estonia Reguleerimine Ohutusjuhised Hooldus Paigaldamisjuhised Mõõtude Läbivooludiagramm Varuosad Tehnilised andmed Puhastamine Kasutamine Kontrollsertifikaat Sümbolite kirjeldus Rike Põhjus Lahendus Paigaldamine...
  • Page 24 Latvian Simbolu nozīme Drošības norādes Ieregulēšana Apkope Norādījumi montāžai Izmērus Caurplūdes diagramma Rezerves daļas Tehniskie dati Tīrīšana Lietošana Pārbaudes zīme Traucējums Iemesls Bojājumu novēršana Montāža...
  • Page 25 Srpski Podešavanje Sigurnosne napomene Održavanje Instrukcije za montažu Mere Dijagram protoka Rezervni delovi Tehnički podaci Čišćenje Rukovanje Ispitni znak Opis simbola Smetnja Uzrok Pomoć Montaža...
  • Page 26 Norsk Justering Sikkerhetshenvisninger Vedlikehold Montagehenvisninger Mål Gjennomstrømningsdiagram Servicedeler Tekniske data Rengjøring Betjening Prøvemerke Symbolbeskrivelse Feil Årsak Feilrettelse Montasje...
  • Page 27 БЪЛГАРСКИ Описание на символите Указания за безопасност Юстиране Поддръжка Указания за монтаж Размери Диаграма на потока Технически данни Сервизни части Почистване Обслужване Контролен знак Неизправност Причина Помощ Монтаж...
  • Page 28 Shqip Përshkrimi i simbolit Udhëzime sigurie Justimi Mirëmbajtja Udhëzime për montimin Përmasat Diagrami i qarkullimit Pjesët e servisit Të dhëna teknike Pastrimi Përdorimi Shenja e kontrollit Demtim Shkaku Ndihme Montimi...
  • Page 29 ‫عربي‬ ‫وصف الرمز‬ ‫تنبيهات األمان‬ ‫هام! ال تستخدم السليكون الذي يحتوي على‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث‬ !‫أحماض‬ ‫أخطار اإلنحشار أو الجروح‬ ‫ال يجب استخدام المنتج إال في أغراض االستحمام‬ ‫الضبط راجع صفحة‬ ‫واألغراض الصحية وأغراض تنظيف الجسم‬ ‫ضبط...
  • Page 30 Magyar Biztonsági utasítások Tisztítás Használat Szerelési utasítások Műszaki adatok Szimbólumok leírása Beállítás Karbantartás Vizsgajel Méretet Átfolyási diagramm Tartozékok...
  • Page 31 Magyar Hiba Megoldás Szerelés...
  • Page 32 日本語 調整 次のページを参照 安全上の注意 施工の際は手を挟んだり怪我をしないように、 お湯の流量制限の設定方法。 瞬間湯沸かし器をご 手袋をはめてください。 利用の際はお湯の流量制限はしないでください。 メンテナンス 次のページを参照 この製品は、 体や手を洗う等の製品本来の目的 以外には使用しないでください。 逆止弁は、 に従って定期的 少なく とも 給水 ・ 湯の圧力差は 以内としてくださ 年に 回 に確認をしてください 日本においては い。 関連法規に従ってください 。 施工上の注意 寸法 次のページを参照 製品の施工前に輸送でのダメージがないか確 認してください。 施工後のキズ等のお申し出は 流量曲線図 次のページを参照 お断りさせて頂いています。 スペアパーツ 次のページを参照 配管と水栓は、...
  • Page 33 Vivenis Vivenis 15 - 2 3 15 - 2 3 G 1 / 2 2 2 3 3 2 2 2 9 9 3 0 6 ± 12 15 0 G 1 / 2 Vivenis Vivenis 0,60 0,60 0,55 0,55 0,50 0,50 0,45...
  • Page 34 Silicone X + 38 mm ± 2 SW 27 mm SW 3 mm...
  • Page 35 SW 3 mm SW 1,5 mm > 2 min SW 1,5 mm...
  • Page 36 0,3 MPa 60 °C 10 °C 0,3 МПа 0,3 ‫لﺎﻜﺴﺑﺎﺠﻴﻣ‬ SW 2,5 mm 36°C 60°C 38°C 55°C 43°C 50°C SW 2,5 mm...
  • Page 37 Reinigungsempfehlung / Garantie / Kontakt Recommandation pour le nettoyage / Garanties / Contact Cleaning recommendation / Warranty / Contact Raccomandazione di pulizia / Garanzia / Contatto Recomendaciones para la limpieza / Garantía / Contacto Aanbevelingen inzake reiniging / Garantie / Contact www.hansgrohe.com/ Rengøringsvejledning / Garanti / Kontakt cleaning-recommendation Recomendações de limpeza / Garantia / Contacto Zalecenie dotyczące pielęgnacji / Gwarancja / Kontakt Doporučení k čistění / Záruka / Kontakt Odporúčania pre čistenie / Záruka / Kontakt 清洁指南 / 担保 / 接触 Рекомендации по очистке / Гарантия / Контакты Puhdistussuositus / Takuu / Kosketus www.hansgrohe.com/ Rengöringsrekommendationer / Garanti / Contacto cleaning-recommendation Valymo rekomendacijos / Garantija / Kontaktai Preporuke za čišćenje / Garancija / Kontakt Temizleme önerisi / Garanti / Temas Recomandări pentru curăţare / Garanţie / Contact Σύσταση καθαρισμού / Εγγύηση / επαφή Priporočilo za čiščenje / Garancija / Kontakt www.hansgrohe.com/ Puhastussoovitused / Garantii / Kontakt cleaning-recommendation Tīrīšanas ieteikumi / Garantija / Kontakti Preporuke za čišćenje / Garancija / Kontakt Anbefaling for rengjøring / Garanti / Kontakt Препоръка за почистване / Гаранция / Контакт Këshilla rreth pastrimit / Garancia / Kontakt 세정시 권장사항 / 품질보증 / 접촉 ‫اتصال‬ ‫الواليات المتحدة األمريكية‬ ‫الضمان‬...
  • Page 38 开 ‫ فتح‬開く 热 冷 ‫ ساخن‬温かい ‫ بارد‬冷たい 关 ‫ إغالق‬閉じる...
  • Page 39 Vivenis Vivenis...
  • Page 40 P-IX DVGW SINTEF NF 75420XXX 75620XXX Hansgrohe SE DIN 4109-1 Products...

This manual is also suitable for:

Vivenis 75620 series
