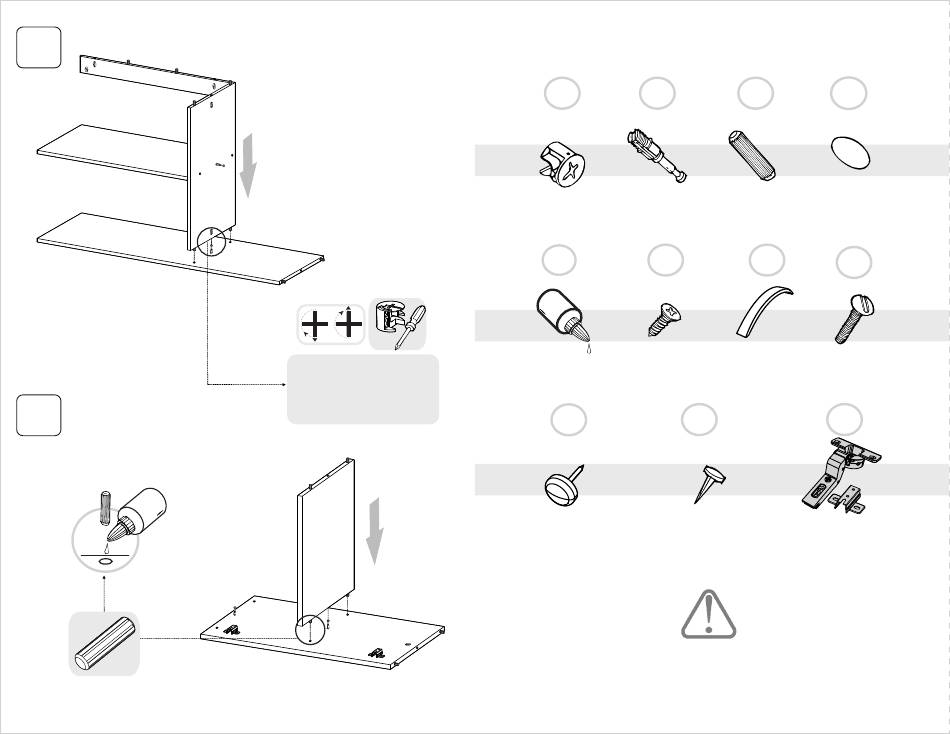

RTA AXIS Assembly Instructions Manual page 5

9
L
I
H
10
K
Girar 180° /
Rotate 180°
No olvide apretar
todos los conectores /
Do not forget to
tighten every connector
J
F
HERRAJES PARA ARMADO
ASSEMBLY HARDWARE
x27 x27
Minifix/ Perno minifix/
Minifix Cams Dowels
x1 x8
Pegante/
Tornillo lámina
Glue
6 X 9/16"/
Sheet Metal Screw
x6
Deslizador/
Plastic Glide
TENER PRECAUCIÓN AL ABRIR LA BOLSA DE HERRAJES PARA NO EXTRAVIAR NINGUNO.
COMPRUEBE QUE EL CONTENIDO DE LAS PIEZAS SEA EL CORRECTO. EN CASO QUE FALTE
ALGUNA PIEZA O ESTE DEFECTUOSA DEVUELVA LAS PIEZAS AL ALMACÉN CON SU FACTURA PARA EFECTUAR
EL CAMBIO DE LAS PIEZAS Y/O LOS HERRAJES LO MÁS PRONTO POSIBLE./ PLEASE BE CAUTIOUS WHEN
OPENING THE HARDWARE BAG TO NOT LOSE ANY. CHECK THE CONTENTS OF THE PARTS ARE CORRECT. IF
ANY PART IS MISSING OR DEFECTIVE PLEASE RETURN THE PARTS TO THE STORE WITH THE PRODUCT
INVOICE ATTACHED TO MAKE EFECTIVE THE REPLACEMENT OF THE DEFECTIVE PIECES OR WARDWARE AS
SOON AS POSSIBLE.
x42 x27
Tarugo/ Tapa Minifix/
Wooden pin Cover Caps
x1
x2
Manija/
Tornillo Manija
Handle
/Handle Screw
x16
x2
Bisagra /
Puntillas /
Hinge
Panel Pin
