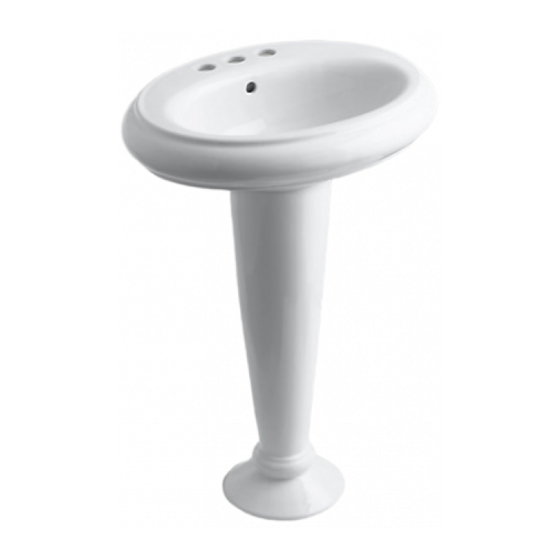

Pedestal lavatory

Hide thumbs Also See for K-2011:

Installation manual (16 pages)

Homeowner's manual (12 pages)

Homeowner's manual (13 pages)

page of 16

/ 16
Bookmarks

Available languages

Quick Links

Download this manual

Installation Guide

Pedestal Lavatory

K-2011

K-2013

K-14012

M product numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de

M corresponden a México (Ej.

K-12345M)

Français, page "Français-1"

Español, página "Español-1"

1015629-2-B

Need help?

Do you have a question about the K-2011 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kohler K-2011

Page 1 Installation Guide Pedestal Lavatory K-2011 K-2013 K-14012 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1015629-2-B...
Page 2 Fixture dimensions are nominal and conform to tolerances in ASME Standard A112.19.2. Kohler Co. reserves the right to make revisions in the design of products without notice, as speciﬁed in the Price Book. 1015629-2-B Kohler Co.
Page 3 K-2011-8 K-2011-4 Finished 14-1/2" 4"(10.2cm) Wall (36.8cm) 4" (10.2cm) 2-7/8" 2-1/4" (7.3cm) 2-1/4" (5.7cm) (5.7cm) 8-1/4" 11-3/16" K-2011-1 (21cm) 17-7/8" (28.4cm) 2-1/4" (45.4cm) (5.7cm) K-2013-8 23-7/8" 1/2" (1.3cm) D. Mounting Hole in Pedestal (60.6cm) K-2011-8 10" 1/2" (1.3cm) D. Mounting Hole in Pedestal 8-1/2"...
Page 4 Install faucet and drain. Finished Wall 11-3/16" (28.4 cm) Install cap nuts and washers. K-2011 Finished Wall 8-1/4" (21 cm) Finished Wall 11-3/16" 8-1/4" K-2013 (28.4 cm) (21 cm) Pedestal Top Apply Pedestal adhesive K-2013 Base gasket. K-2011 Pedestal and Lavatory Placement...
Page 5 Install the cap nuts and washers to the hanger bolts. Level the lavatory, then carefully tighten the cap nuts until snug. Connect and tighten the trap to the drain. Complete the water supply connections to the faucet according to the instructions packed with the faucet. Kohler Co. 1015629-2-B...
Page 6: Guide D'installation
Les dimensions de l’appareil sanitaire sont nominales et conformes aux tolérances données par la norme ASME A112.19.2. Kohler Co. se réserve le droit d’apporter toutes modiﬁcations sur le design des produits et ceci sans préavis, tel que spéciﬁé dans le catalogue des prix.
Page 7 K-2011-8 K-2011-4 14-1/2" 4" (10,2cm) Mur fini (36,8cm) 4" (10,2cm) 2-7/8" 2-1/4" (7,3cm) 2-1/4" (5,7cm) (5,7cm) 8-1/4" 11-3/16" K-2011-1 (21cm) 17-7/8" (28,4cm) 2-1/4" (45,4cm) (5,7cm) K-2013-8 Orifice de montage dans la colonne 23-7/8" Ø 1/2" (1,3cm) (60,6cm) K-2011-8 Orifice de montage dans la colonne 10"...
Page 8 Installer le robinet et le drain. Mur fini 11-3/16" (28,4 cm) Installer les écrous borgnes et les rondelles. K-2011 Mur fini 8-1/4" (21 cm) Mur fini 11-3/16" 8-1/4" K-2013 (28,4 cm) (21 cm) Dessus de colonne Appliquer Base de un joint...
Page 9 Installer les écrous borgnes et les rondelles sur les boulons d’ancrage. Niveler le lavabo, puis bien serrer les écrous borgnes jusqu’au serrage. Connecter et serrer le siphon au drain. Compléter les connexions d’alimentation d’eau au robinet selon les instructions emballées avec le robinet. Kohler Co. Français-4 1015629-2-B...
Page 10: Guía De Instalación
Las dimensiones del producto son nominales y cumplen con las tolerancias de la norma ASME A112.19.2. Kohler Co. se reserva el derecho de modiﬁcar el diseño de los productos sin previo aviso, tal como se especiﬁca en la lista de precios.
Page 11 K-2011-8 K-2011-4 Pared 14-1/2" 4"(10,2 cm) acabada (36,8 cm) 4"(10,2 cm) 2-7/8" 2-1/4" (7,3 cm) 2-1/4" (5,7 cm) (5,7 cm) 8-1/4" 11-3/16" K-2011-1 (21 cm) 17-7/8" (28,4 cm) 2-1/4" (45,4 cm) (5,7 cm) K-2013-8 Orificio de fijación de 1/2" 23-7/8"...
Page 12 Pared acabada Instale la grifería y el desagüe. 11-3/16" Instale los tapones (28,4 cm) roscados y las arandelas. K-2011 Pared acabada 8-1/4" (21 cm) Pared acabada 11-3/16" 8-1/4" K-2013 (28,4 cm) (21 cm) Parte superior del pedestal Aplique el Base de...
Page 13 Nivele el lavabo, luego apriete con cuidado los tapones roscados hasta que queden ajustados. Conecte y apriete la trampa al desagüe. Termine de realizar las conexiones del suministro de agua a la grifería según las instrucciones incluidas con la grifería. Kohler Co. Español-4 1015629-2-B...
Page 14 1015629-2-...
Page 15 1015629-2-...

This manual is also suitable for:

K-2013 K-14012
