Home Decorators Collection FSA10041A-ST Assembly Instructions Manual

Home Decorators Collection FSA10041A-ST Assembly Instructions Manual

St. augustine loveseat chair
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

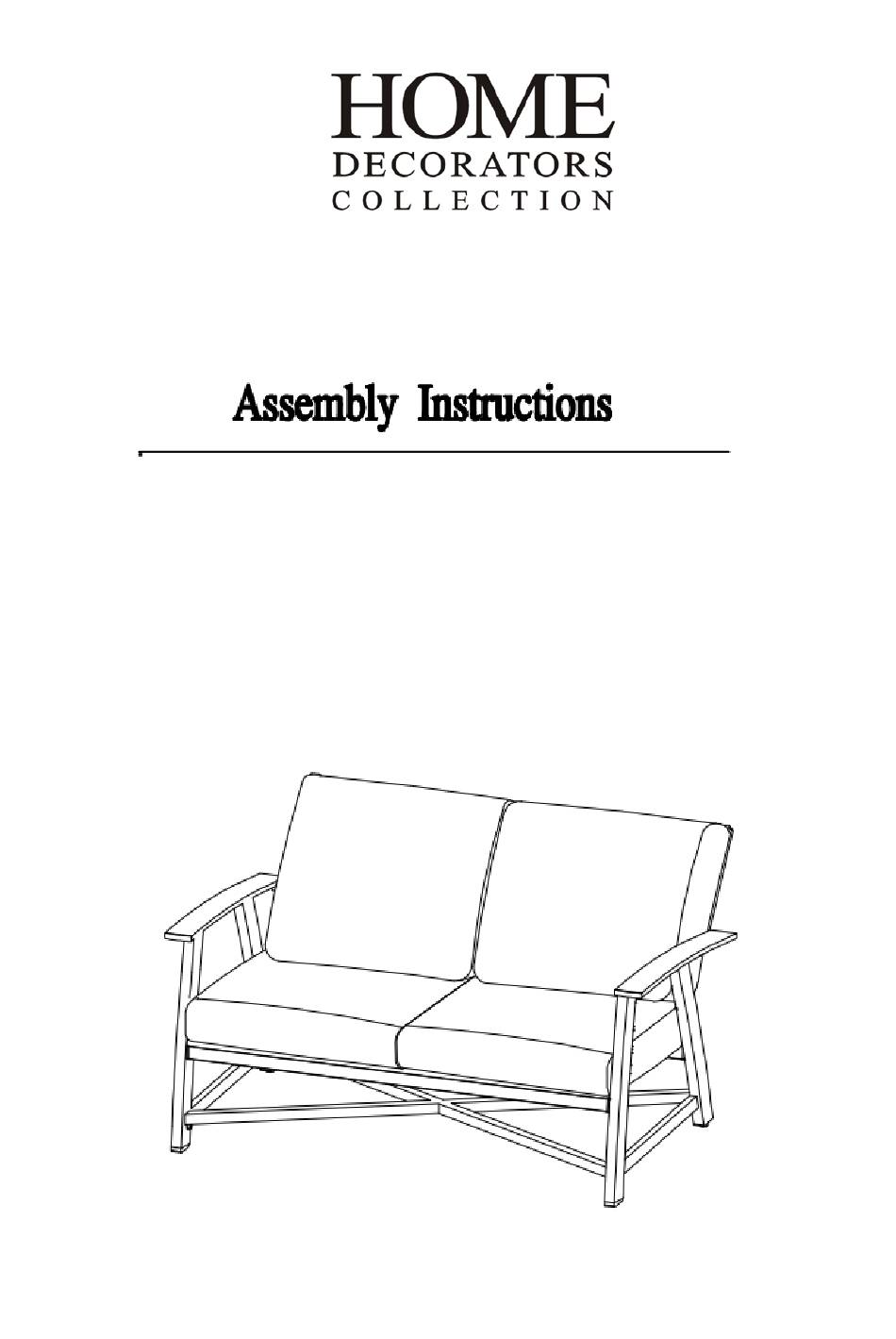

ST. AUGUSTINE LOVESEAT CHAIR
HDC#:TBD
MFG#:FSA10041A-ST
Please read over this instruction manual as it will save time in the
assembly of this product.
Note: Prior to assembly, please open and lay parts out on a clean, soft
flat surface to avoid any damages to the product's finish.
page 1-10

Advertisement

loading
Need help?

Need help?

Do you have a question about the FSA10041A-ST and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Home Decorators Collection FSA10041A-ST

Summary of Contents for Home Decorators Collection FSA10041A-ST

  • Page 1 ST. AUGUSTINE LOVESEAT CHAIR HDC#:TBD MFG#:FSA10041A-ST Please read over this instruction manual as it will save time in the assembly of this product. Note: Prior to assembly, please open and lay parts out on a clean, soft flat surface to avoid any damages to the product’s finish.

  • Page 2: Warranty

    Caution: The St. Augustine loveseat chair was made for the explicit purpose of providing outdoor functions and is not to be used as a toy. This product is not intended for inclement /severe weather in any form including, but not limited to: rain, hail, sleet, snow and/or wind. Manufacturer recommends that with formidable weather approaching you store and/or cover this chair.
  • Page 3 DO NOT RETURN TO RETAILER IF YOU HAVE ANY QUESTIONS OR CONCERNS PLEASE VISIT OUR WEBSITE AT: www.homedecorators.com OR TOLL FREE AT: 1-800-245-2217 MONDAY-FRIDAY 8:30 AM TO 5:00 PM PACIFIC STANDARD TIME / 11:30 AM TO 8:00PM EASTERN STANDARD TIME Warranty Coverage Requirements: 1.
  • Page 4 Parts Check List Please remove all parts carefully from box and lay out on clean, soft surface to protect product’s finish. ① ② Right Arm –1PC Backrest –1PC ④ ③ Seat – 1PC Left Arm –1PC ⑤ ⑥ Leg connector –1PC Cushion –4PCS page 4-10...
  • Page 5 A. M6X18 Bolt – 12PCS +1 B. M6X25 Bolt – 2PCS+1 C. M6X40 Bolt – 2PCS +1 D. M6 Washer – 16PCS+1 E. Hex wrench – 1PC page 5-10...
  • Page 6 Lay down the left arm(3) on a soft surface, Attach the seat (4) to the left arm(3) using M6X18 bolts (A) and M6 washers(D), Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 6-10...
  • Page 7 Attach the seat (4) to the right arm (2) using M6X18 bolts (A) and M6 washers(D), Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 7-10...
  • Page 8 Attach the leg connector (5) to the left arm(3) and the right arm(2) using M6x18 bolts and M6 washers(D), Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 8-10...
  • Page 9 . Attach the chair backrest (1) to the left arm(3) and right arm(2) using M6x40 bolts(C), M6X25 Bolts (B), and M6 washers (D) ,Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 9-10...
  • Page 10 Once all the bolts are in place. Fully tighten all the bolts with the hex wrench (E). Check to ensure the chair is tightly assembled and stable before use. Place the cushions (6) on the chair and enjoy. page 10-10...
  • Page 11 SOFÁ DE DOS PLAZAS ST. AUGUSTINE NÚM. DE HDC: TBD NÚM. DE FABRICANTE: FSA10041A-ST Lee este manual de instrucciones, ya que te ahorrará tiempo al ensamblar el producto. Nota: Antes del ensamblaje, abre la caja y coloca las piezas sobre una superficie limpia y suave para evitar daños al acabado del producto.

  • Page 12: Cuidado Y Mantenimiento

    Precaución: El sofá de dos plazas St. Augustine fue fabricado con el propósito explícito de usarse como mobiliario de exteriores y no como juguete. Este producto no está diseñado para resistir las inclemencias del tiempo o condiciones climáticas adversas en ninguna forma, incluidas pero no limitadas a: lluvia, granizo, aguanieve, nieve y/o viento.
  • Page 13 NO LA DEVUELVAS AL MINORISTA SI TIENES PREGUNTAS O INQUIETUDES VISITA NUESTRO SITIO WEB: www.homedecorators.com O LLAMA AL NÚMERO GRATUITO: 1-800-245-2217 DE LUNES A VIERNES, DE 8:30 A.M. A 5:00 P.M. HORA ESTÁNDAR DEL PACÍFICO / DE 11:30 A.M. A 8:00 P.M. HORA ESTÁNDAR DEL ESTE Requisitos para la cobertura de la garantía: 1.
  • Page 14 Lista de verificación de piezas Retira cuidadosamente todas las piezas de la caja y extiéndelas sobre una superficie limpia y suave para proteger su acabado. ① ① Brazo derecho – 1 pieza Respaldar – 1 pieza ④ ③ Asiento – 1 pieza Brazo izquierdo –...
  • Page 15 A. Perno M6X18 – 12+1 piezas B. Perno M6X25 – 2+1 piezas C. Perno M6X40 – 2+1 D. Arandela M6 – 16+1 piezas piezas E. Llave hexagonal – 1 pieza páginas 5-10...
  • Page 16 Coloca con cuidado el brazo izquierdo (3) hacia abajo sobre una superficie suave. Sujeta el asiento (4) al brazo izquierdo (3) con los pernos M6x18 (A) y las arandelas M6 (D). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 6-10...
  • Page 17 Sujeta el asiento (4) al brazo derecho (2) con los pernos M6x18 (A) y las arandelas M6 (D). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 7-10...
  • Page 18 Sujeta el conector de las patas (5) al brazo izquierdo (3) y el brazo derecho (2) con los pernos M6x18 y las arandelas M6 (D). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 8-10...
  • Page 19 . Sujeta el respaldo (1) al brazo izquierdo (3) y el brazo derecho (2) con los pernos M6x40 (C), los pernos M6x25 (B) y las arandelas M6 (D). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 9-10...
  • Page 20 Una vez colocados todos los pernos. Aprieta completamente todos los pernos con la llave hexagonal (E). Asegúrate de que el sofá de dos plazas esté firmemente ensamblado y estable antes de usarlo. Coloca los cojines (6) sobre el sofá de dos plazas y disfrútalo. páginas 10-10...
  • Page 21 ST. AUGUSTINE ADJUSTABLE CLUB CHAIR HDC#:TBD MFG#:FSA10041A-ST Please read over this instruction manual as it will save time in the assembly of this product. Note: Prior to assembly, please open and lay parts out on a clean, soft flat surface to avoid any damages to the product’s finish.

  • Page 22: Warranty

    Caution: The St. Augustine club chair was made for the explicit purpose of providing outdoor functions and is not to be used as a toy. This product is not intended for inclement /severe weather in any form including, but not limited to: rain, hail, sleet, snow and/or wind. Manufacturer recommends that with formidable weather approaching you store and/or cover this club chair.
  • Page 23 DO NOT RETURN TO RETAILER IF YOU HAVE ANY QUESTIONS OR CONCERNS PLEASE VISIT OUR WEBSITE AT: www.homedecorators.com OR TOLL FREE AT: 1-800-245-2217 MONDAY-FRIDAY 8:30 AM TO 5:00 PM PACIFIC STANDARD TIME / 11:30 AM TO 8:00PM EASTERN STANDARD TIME Warranty Coverage Requirements: 1.
  • Page 24 Parts Check List Please remove all parts carefully from box and lay out on clean, soft surface to protect product’s finish. ① ② Support Tube –2PCS Backrest –2PCS ④ ③ Left Arm – 2PCS Right Arm –2PCS ⑤ ⑥ Leg connector –2PCS Seat –2PCS ⑦...
  • Page 25 A. M6X18 Bolt – 24PCS +1 B. M6X50 Bolt – 4PCS+1 C. M6 Washer – 28PCS+1 D. Plastic Washer – 4PCS+1 E. Hex wrench – 2PCS page 5-10...
  • Page 26 Lay down the left arm(4) on a soft surface, Attach the seat (5) to the left arm(4) using M6X18 bolts (A) and M6 washers(C), Use the hex wrench(E) to loosely tighten all the bolts. Inserting the support tube (2) to the left arm(4) as shown bellow. Do not fully tighten all the bolts! page 6-10...
  • Page 27 Inserting the support tube (2) to the right arm(3) as shown bellow. Then attach the seat (5) to the right arm (3) using M6X18 bolts (A) and M6 washers(C), Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 7-10...
  • Page 28 Attach the leg connector (6) to the left arm(4) and the right arm(3) using M6x18 bolts(A) and M6 washers(C), Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 8-10...
  • Page 29 . Attach the chair backrest (1) to the assembled left arm(4) and right arm(3) using M6x50 bolts (B) and M6 washers (C) as well as plastic washers (D),Use the hex wrench(E) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 9-10...
  • Page 30 Once all the bolts are in place. Fully tighten all the bolts with the hex wrench (E). Check to ensure the chair is tightly assembled and stable before use. Place the cushions (7) on the chair and enjoy. page 10-10...
  • Page 31 BUTACA AJUSTABLE ST. AUGUSTINE NÚM. DE HDC: TBD NÚM. DE FABRICANTE: FSA10041A-ST Lee este manual de instrucciones, ya que te ahorrará tiempo al ensamblar el producto. Nota: Antes del ensamblaje, abre la caja y coloca las piezas sobre una superficie limpia y suave para evitar daños al acabado del producto.

  • Page 32: Cuidado Y Mantenimiento

    Precaución: La butaca St. Augustine fue fabricada con el propósito explícito de usarse como mobiliario de exteriores y no como juguete. Este producto no está diseñado para resistir las inclemencias del tiempo o condiciones climáticas adversas en ninguna forma, incluidas pero no limitadas a: lluvia, granizo, aguanieve, nieve y/o viento.
  • Page 33 NO LA DEVUELVAS AL MINORISTA SI TIENES PREGUNTAS O INQUIETUDES VISITA NUESTRO SITIO WEB: www.homedecorators.com O LLAMA AL NÚMERO GRATUITO: 1-800-245-2217 DE LUNES A VIERNES, DE 8:30 A.M. A 5:00 P.M. HORA ESTÁNDAR DEL PACÍFICO / DE 11:30 A.M. A 8:00 P.M. HORA ESTÁNDAR DEL ESTE Requisitos para la cobertura de la garantía: 1.
  • Page 34 Lista de verificación de piezas Retira cuidadosamente todas las piezas de la caja y extiéndelas sobre una superficie limpia y suave para proteger su acabado. ① ① Tubos de soporte – 2 piezas Respaldo – 2 piezas ④ ③ Brazos izquierdos – 2 piezas Brazos derechos –...
  • Page 35 A. Perno M6X18 – 24+1 piezas B. Perno M6X50 – 4+1 piezas C. Arandela M6 – 28+1 piezas D. Arandela plástica – 4+ 1 piezas E. Llave hexagonal – 2 piezas páginas 5-10...
  • Page 36 Coloca con cuidado el brazo izquierdo (4) hacia abajo sobre una superficie suave. Sujeta el asiento (5) al brazo izquierdo (4) con los pernos M6x18 (A) y las arandelas M6 (C). Inserta el tubo de soporte (2) en el brazo izquierdo (4) como se muestra a continuación.
  • Page 37 Inserta el tubo de soporte (2) en el brazo derecho (3) como se muestra a continuación. Luego, sujeta el asiento (5) al brazo derecho (3) con los pernos M6x18 (A) y las arandelas M6 (C). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 7-10...
  • Page 38 Sujeta el conector de las patas (6) al brazo izquierdo (4) y el brazo derecho (3) con los pernos M6x18 (A) y las arandelas M6 (C). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 8-10...
  • Page 39 . Sujeta el respaldar de la silla (1) al brazo izquierdo (4) y al brazo derecho (3) ensamblados con pernos M6x50 (B), las arandelas M6 (C) y las arandelas de plástico (D). Aprieta ligeramente todos los pernos con la llave hexagonal (E). ¡No aprietes completamente los pernos! páginas 9-10...
  • Page 40 Una vez que todos los pernos estén en su lugar, apriétalos completamente con la llave hexagonal (E). Asegúrate de que la silla esté firmemente ensamblada y estable antes de usarla. Coloca los cojines (7) sobre la silla y disfrútala. páginas 10-10...
  • Page 41 ST. AUGUSTINE SIDE TABLE HDC#:TBD MFG#:FSA10041A-ST Please read over this instruction manual as it will save time in the assembly of this product. Note: Prior to assembly, please open and lay parts out on a clean, soft flat surface to avoid any damages to the product’s finish.

  • Page 42: Warranty

    Caution: The St. Augustine Side Table was made for the explicit purpose of providing outdoor functions and is not to be used as a toy. This product is not intended for inclement /severe weather in any form including, but not limited to: rain, hail, sleet, snow and/or wind. Manufacturer recommends that with formidable weather approaching you store and/or cover this side table.
  • Page 43 DO NOT RETURN TO RETAILER IF YOU HAVE ANY QUESTIONS OR CONCERNS PLEASE VISIT OUR WEBSITE AT: www.homedecorators.com OR TOLL FREE AT: 1-800-245-2217 MONDAY-FRIDAY 8:30 AM TO 5:00 PM PACIFIC STANDARD TIME / 11:30 AM TO 8:00PM EASTERN STANDARD TIME Warranty Coverage Requirements: 1.
  • Page 44 Parts Check List Please remove all parts carefully from box and lay out on clean, soft surface to protect product’s finish. ① ② Table Top – 1PC Table Leg 2 – 2PCS ③ ④ Leg Connector - 1PC Table Leg 3– 2PCS Page 4-8...
  • Page 45 A. M6X18 Bolt - 20PCS+1 B. M6 Washer – 20PCS+1 C. Hex Wrench – 1PC Page 5-8...
  • Page 46 Attach the table legs (2 & 3) to the leg connector(4) using M6X18 bolts (A) and M6 washers (B). Use the hex wrench (C) to loosely tighten all the bolts. Do not fully tighten all the bolts! Page 6-8...
  • Page 47 Lay the table top (1) upside down on a soft surface. Attach the table legs (2 & 3) to the table top (1) using M6X18 bolts (A) and M6 washers (B). Use the hex wrench (C) to loosely tighten all the bolts. Do not fully tighten all the bolts! Page 7-8...
  • Page 48 Once all the bolts are in place. Fully tighten all the bolts with the hex wrench (C). Turn the table right side up. Check to ensure the table is tightly assembled and stable before use. Page 8-8...
  • Page 49 MESA AUXILIAR ST. AUGUSTINE NÚM. DE HDC: TBD NÚM. DE FABRICANTE: FSA10041A-ST Lee este manual de instrucciones, ya que te ahorrará tiempo al ensamblar este producto. Nota: Antes del ensamblaje, abre la caja y coloca las piezas sobre una superficie limpia y suave para evitar daños al acabado del producto.

  • Page 50: Cuidado Y Mantenimiento

    Precaución: La mesa auxiliar St. Augustine fue fabricada con el propósito explícito de usarse como mobiliario de exteriores y no como juguete. Este producto no está diseñado para resistir las inclemencias del tiempo o condiciones climáticas adversas en ninguna forma, incluidas pero no limitadas a: lluvia, granizo, aguanieve, nieve y/o viento.
  • Page 51 NO LA DEVUELVAS AL MINORISTA SI TIENES PREGUNTAS O INQUIETUDES VISITA NUESTRO SITIO WEB: www.homedecorators.com O LLAMA AL NÚMERO GRATUITO: 1-800-245-2217 DE LUNES A VIERNES, DE 8:30 A.M. A 5:00 P.M. HORA ESTÁNDAR DEL PACÍFICO / DE 11:30 A.M. A 8:00 P.M. HORA ESTÁNDAR DEL ESTE Requisitos para la cobertura de la garantía: 1.
  • Page 52 Lista de verificación de piezas Retira cuidadosamente todas las piezas de la caja y extiéndelas sobre una superficie limpia y suave para proteger su acabado. ① ① Superficie de la Pata de la mesa núm. 2 mesa – 1 pieza –...
  • Page 53 A. Perno M6X18 – 20+1 piezas B. Arandela M6 – 20+1 piezas C. Llave hexagonal – 1 pieza Páginas 5-8...
  • Page 54 Sujeta las patas de la mesa (2 y 3) al conector de las patas (4) con los pernos M6x18 (A) y las arandelas M6 (B). Aprieta ligeramente todos los pernos con la llave hexagonal (C). ¡No aprietes completamente los pernos! Páginas 6-8...
  • Page 55 Coloca con cuidado la superficie de la mesa (1) boca abajo sobre una superficie suave. Sujeta las patas de la mesa (2 y 3) a la superficie de la mesa (1) con los pernos M6x18 (A) y las arandelas M6 (B). Aprieta ligeramente todos los pernos con la llave hexagonal (C).
  • Page 56 Una vez que todos los pernos estén en su lugar, apriétalos completamente con la llave hexagonal (C). Voltea la mesa a su posición normal. Asegúrate de que la mesa esté firmemente ensamblada y estable antes de usarla. Páginas 8-8...
  • Page 57 ST. AUGUSTINE COFFEE TABLE HDC#:TBD MFG#:FSA10041A-ST Please read over this instruction manual as it will save time in the assembly of this product. Note: Prior to assembly, please open and lay parts out on a clean, soft flat surface to avoid any damages to the product’s finish.
  • Page 58 Caution: The St. Augustine Coffee Table was made for the explicit purpose of providing outdoor functions and is not to be used as a toy. This product is not intended for inclement /severe weather in any form including, but not limited to: rain, hail, sleet, snow and/or wind. Manufacturer recommends that with formidable weather approaching you store and/or cover this coffee table.
  • Page 59 DO NOT RETURN TO RETAILER IF YOU HAVE ANY QUESTIONS OR CONCERNS PLEASE VISIT OUR WEBSITE AT: www.homedecorators.com OR TOLL FREE AT: 1-800-245-2217 MONDAY-FRIDAY 8:30 AM TO 5:00 PM PACIFIC STANDARD TIME / 11:30 AM TO 8:00PM EASTERN STANDARD TIME Warranty Coverage Requirements: 1.
  • Page 60 Parts Check List Please remove all parts carefully from box and lay out on clean, soft surface to protect product’s finish. ① ② Table Top – 1PC Table Leg 2 –2PCS ③ ④ Table Leg 3 –2PCS Leg Connector - 1PC page 4-8...
  • Page 61 A. M6X18Bolt - 20PCS+1 B. M6 Washer – 20PCS+1 C. Hex Wrench – 1PC page 5-8...
  • Page 62 Attach the table leg (2 & 3) to the leg connector (4) using M6X18 bolts (A) and M6 washers (B), Use the hex wrench (C) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 6-8...
  • Page 63 Lay the table top (1) upside down on a soft surface. Attach the table legs (2 & 3) to the table top (1) using M6X18 bolts (A) and M6 washers (B). Use the hex wrench (C) to loosely tighten all the bolts. Do not fully tighten all the bolts! page 7-8...
  • Page 64 Once all the bolts are in place. Fully tighten all the bolts with the hex wrench (C). Turn the table right side up. Check to ensure the table is tightly assembled and stable before use. page 8-8...
  • Page 65 MESA DE CENTRO ST. AUGUSTINE NÚM. DE HDC: TBD NÚM. DE FABRICANTE: FSA10041A-ST Lee este manual de instrucciones, ya que te ahorrará tiempo al ensamblar este producto. Nota: Antes del ensamblaje, abre la caja y coloca las piezas sobre una superficie limpia y suave para evitar daños al acabado del producto.
  • Page 66 Precaución: La mesa de centro St. Augustine fue fabricada con el propósito explícito de usarse como mobiliario de exteriores y no como juguete. Este producto no está diseñado para resistir las inclemencias del tiempo o condiciones climáticas adversas en ninguna forma, incluidas pero no limitadas a: lluvia, granizo, aguanieve, nieve y/o viento.
  • Page 67 NO LA DEVUELVAS AL MINORISTA SI TIENES PREGUNTAS O INQUIETUDES VISITA NUESTRO SITIO WEB: www.homedecorators.com O LLAMA AL NÚMERO GRATUITO: 1-800-245-2217 DE LUNES A VIERNES, DE 8:30 A.M. A 5:00 P.M. HORA ESTÁNDAR DEL PACÍFICO / DE 11:30 A.M. A 8:00 P.M. HORA ESTÁNDAR DEL ESTE Requisitos para la cobertura de la garantía: 1.
  • Page 68 Lista de verificación de piezas Retira cuidadosamente todas las piezas de la caja y extiéndelas sobre una superficie limpia y suave para proteger su acabado. ① ① Pata de la mesa núm. 2 – 2 piezas Superficie de la mesa –...
  • Page 69 A. Perno M6X18 – 20+1 piezas B. Arandela M6 – 20+1 piezas C. Llave hexagonal – 1 pieza páginas 5-8...
  • Page 70 Sujeta las patas de la mesa (2 y 3) al conector de las patas (4) con los pernos M6x18 (A) y las arandelas M6 (B). Aprieta ligeramente todos los pernos con la llave hexagonal (C). ¡No aprietes completamente los pernos! páginas 6-8...
  • Page 71 Coloca con cuidado la superficie de la mesa (1) boca abajo sobre una superficie suave. Sujeta las patas de la mesa (2 y 3) a la superficie de la mesa (1) con los pernos M6x18 (A) y las arandelas M6 (B). Aprieta ligeramente todos los pernos con la llave hexagonal (C).
  • Page 72 Una vez que todos los pernos estén en su lugar, apriétalos completamente con la llave hexagonal (C). Voltea la mesa a su posición normal. Asegúrate de que la mesa esté firmemente ensamblada y estable antes de usarla. páginas 8-8...
