FR

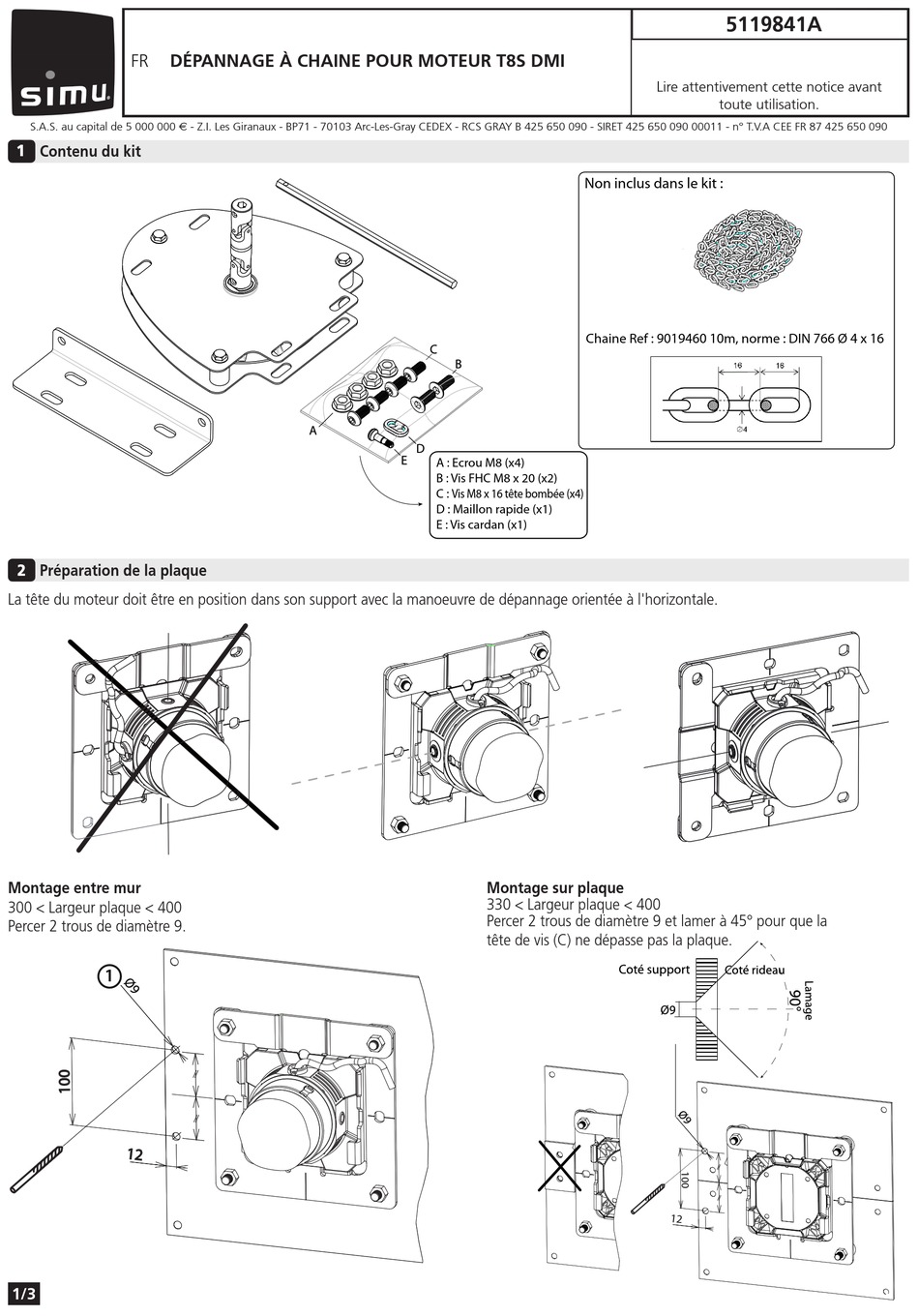

DÉPANNAGE À CHAINE POUR MOTEUR T8S DMI
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Contenu du kit
2
Préparation de la plaque
La tête du moteur doit être en position dans son support avec la manoeuvre de dépannage orientée à l'horizontale.
Montage entre mur
300 < Largeur plaque < 400
Percer 2 trous de diamètre 9.
1
1/3
Non inclus dans le kit :
Chaine Ref : 9019460 10m, norme : DIN 766 Ø 4 x 16
A : Ecrou M8 (x4)
B : Vis FHC M8 x 20 (x2)
C : Vis M8 x 16 tête bombée (x4)
D : Maillon rapide (x1)
E : Vis cardan (x1)
Montage sur plaque
330 < Largeur plaque < 400
Percer 2 trous de diamètre 9 et lamer à 45° pour que la
tête de vis (C) ne dépasse pas la plaque.
5119841A
Lire attentivement cette notice avant
toute utilisation.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Simu T8S DMI
Summary of Contents for Simu T8S DMI
- Page 1 5119841A DÉPANNAGE À CHAINE POUR MOTEUR T8S DMI Lire attentivement cette notice avant toute utilisation. S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090...
- Page 2 Fixation du kit manoeuvre à chaîne L'accessoire est à mettre en place après l'installation du rideau. Attention : Le porte roue doit être vertical. - Fixer la tige hexagonale sur le cardan du porte roue à l'aide de la vis (E). -Fixer le porte roue sur l'équerre à...
- Page 3 Axe MD Si la chaîne est relachée depuis le haut après jonction, veiller à ce que personne ne se trouve dessous. Test Manoeuvrer le rideau sur 10 cm en tirant sur la chaîne. Aucun point dur ne doit être rencontré, sinon vérifier si un maillon de la chaine où le porte roue n'est pas mal positionné. Utilisation Pour lever ou descendre le rideau, tirer directement sur le brin de chaine.
- Page 4 5119841A EN CHAIN OVERRIDE SYSTEM FOR T8S DMI MOTOR Read carefully these instructions before any use. S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090...
- Page 5 Override kit fastening This accessory should be mounted after the curtain installation (enrolled). Wheel support should be vertical. - Mount the hexagonal rod into the cardan at wheel sup- port using screw (E). - Mount wheel support onto the bracket using screw (c) and nut (A) not tight.
- Page 6 Motor override axis If chain is dropped from the top after junction, pay attention that no one is located below. Test Drive the curtain along 10 cm using the chain. No hard point might be encountered, otherwise verify if chain on wheel support is not correctly positioned or twisted. For driving up or down the curtain, pull directly at a chain loom.
