Rubi VISO RAF21XDK Installation

InstallatIon
RAF21XDK
PIèCES / PARTS
02
03
01
04
Vérifiez que toutes les pièces de votre robinet sont dans
l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIèCES / PARTS LIST

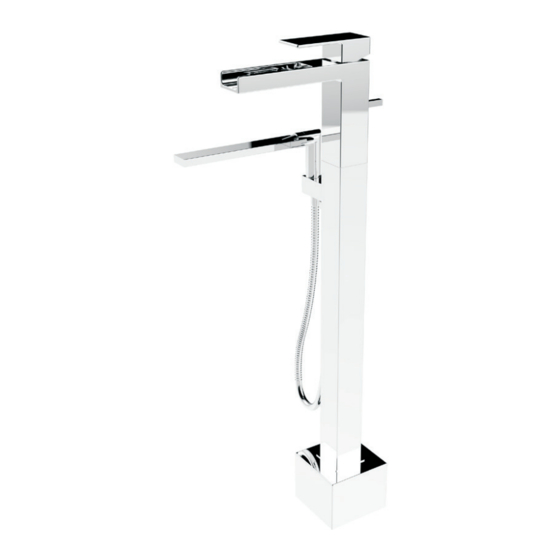

01 Robinet / Faucet
02 Coude de douchette / Handshower elbow
03 Douchette / Handshower
04 Flexible de douchette / Handshower hose
Doc. # DR065-0 / 10-05-2016
ÉTAPES / STEPS
arrière
back
avant / bec
front / spout
Eau froide
Cold water
2 5/8"
68 mm
Eau chaude
Hot water
01 02
Assurez-vous d'avoir en place deux valves Scellez complètement les ouvertures au
d'arrêts à sortie 3/8" à compression. sol en appliquant du silicone.
(Valves non-incluses)
Seal the floor openings using silicone.
Be sure to have two stop valve with
3/8" sleeve outlet.
(Valves Not inclued)
05 06
X4
03 04
07 08
VIso / KalI - raF21XDK
www.rubi.ca - 1.800.463.2197
