Appareil d'éclairage
Guide d'installation
Rail d'éclairage
MSP-100S1H2E30AZ12

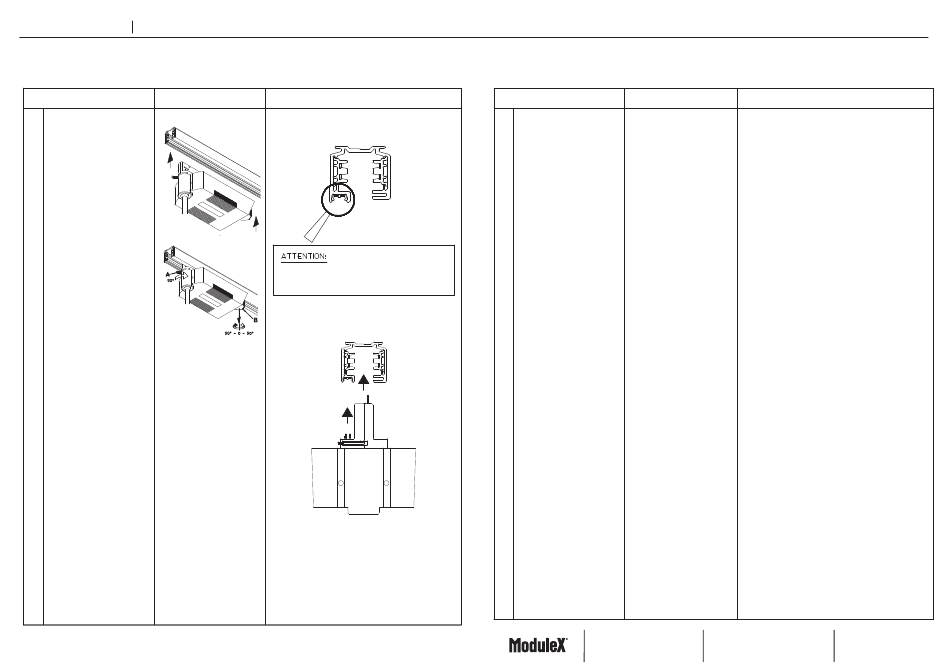

Détails de l'installation Schéma d'installation
FIXER LE LUMINAIRE AU RAIL.
1
Couper l'alimentation du RAIL.
2
S'assurer que la crête de l'adaptateur
est alignée avec la rainure du rail.
3
Tourner le bouton A de 90 ° vers
2
la droite pour le connecter au rail.
Tourner le bouton B de 90 ° vers la
droite pour le circuit 1 et de 90 °
vers la gauche pour se connecter au
circuit 2.
3
Avertissement
Ligne de données : max. 20 V 250 mA
Assurez-vous que le bus de données est
connecté à partir d'un variateur classé classe 2,
max 20V, 250mA
UNIQUEMENT POUR UNE UTILISATION AVEC UN
SYSTÈME DE RAIL EUTRAC CORP, Séries 230 ou 233.
Détails de l'installation Schéma d'installation
TOKYO
R
1-20-6 BF1 Ebisuminami,Shibuya-ku,
Tokyo,150-0022,Japan
Tel : 81-3-5768-3681
Pour installer la sécurité ModuleX
Avertissement
