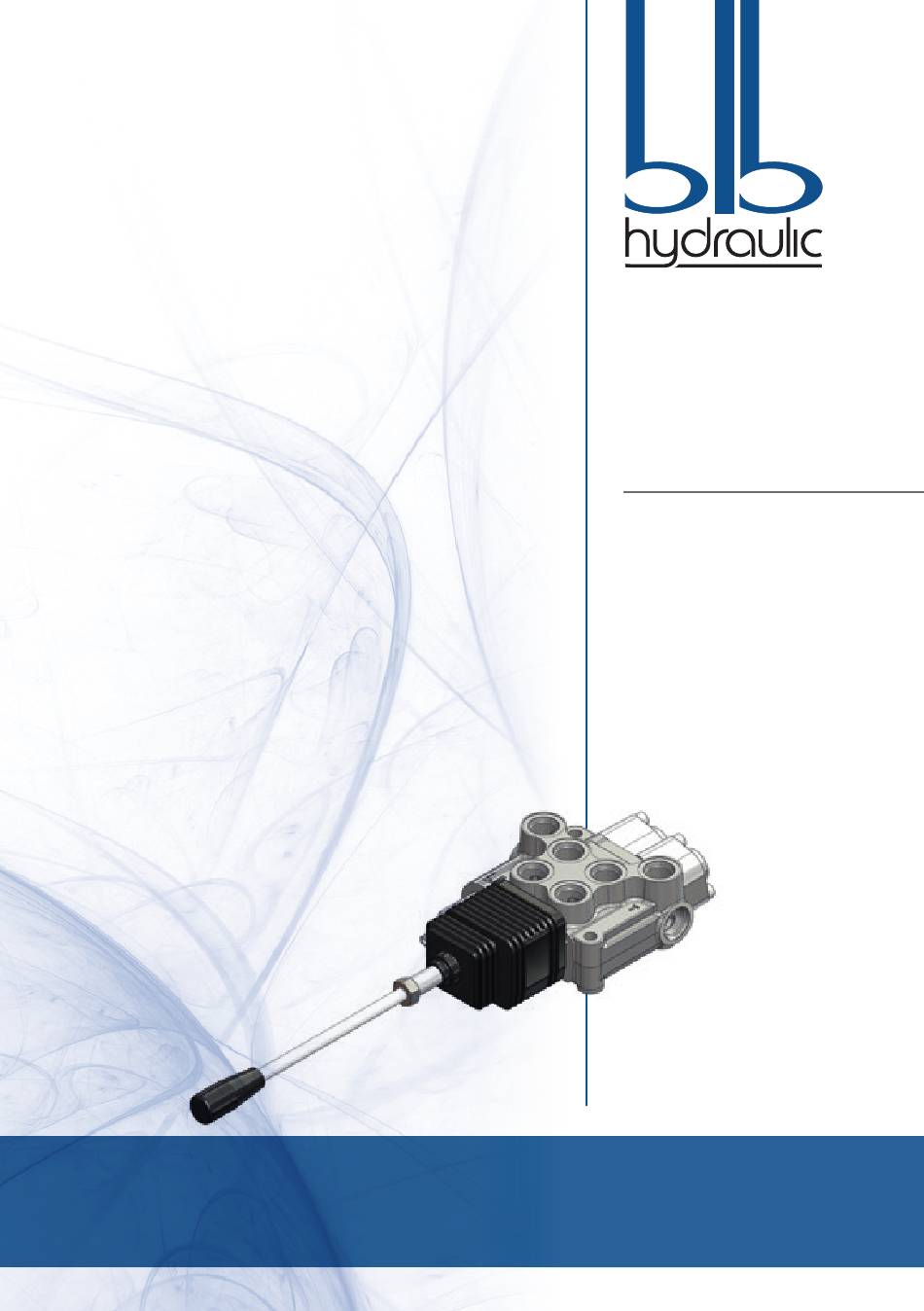

- Page 1 BM40/2 INSTRUCTIONS MANUAL JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK UPGRADE YOUR HYDRAULIC CONTROL...
- Page 2 Installation Dimensions / Dimensions d’Installation 8669764 – 913970 ITEM BM40/2 ZB FU /JS(1) A1(F2.8)/JS(1) A1(F2.8)/ BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL...
-
Page 3: Pressure Drop
BM40 A-T PRESSURE DROP BM40 P-A PRESSURE DROP 4 3 2 1 FLOW (gpm) FLOW (gpm) 4 3 2 1 BM40 P-T PRESSURE DROP 1 2 3 4 1 2 3 4 FLOW (gpm) BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL... - Page 4 Parts Nº sub part Sub part Screw Relief Valve kit Check valve Kit handle Handle cup Handle cap kit Screw Seal Spool kit Spool Positioner cap Positioner kit Positioner kit Screw BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL...
-
Page 5: Joystick Parts
Drawing 2 JOYSTICK PARTS Nº Parts Parts Nº sub part Sub part Plate Bolts Spool End Spool End Joystick kit Seeger Junctions 4.10 Square Plate 4.11 Srew 4.12 Handle End 4.13 Bellow BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL... -
Page 6: Setting The Relief Valve
Adjustable pressure range is 1,300 PSI to 3,600 PSI. Do not backout adjusting screw to the point it falls out. BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL... - Page 7 Step 5. Fasten the Square Plate (Part 4.10) and tighten the Bolts (Part 4.11) with a 5mm hex wrench to 6.3 ft. lbs. Step 6. Fix the Handle End (Part 4.12) and the Bellow (Part 4.13) BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL...
- Page 8 Step 2. Take out the load Check Valve (Part. 2) and install on the relief valve plug Step 3. Screw the Relief Valve Plug into the Relief Valve port with 8 mm hex key and tighten to 29.5 ft. lbs. BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL...
- Page 9 This requires either a pressure relief valve in the system or a pump that has pressure compensation. • Overpressure may cause sudden and unexpected failure of a component in the hydraulic system resulting in serious personal injury, always use a gauge when adjusting a relief valve. BM40/2 JOYSTICK MONOBLOCK DIRECTIONAL CONTROL VALVE / INSTRUCTIONS MANUAL...
- Page 10 BM40 P-A PRESSURE DROP 4 3 2 1 FLOW (gpm) FLOW (gpm) 4 3 2 1 BM40 P-T PRESSURE DROP 1 2 3 4 1 2 3 4 FLOW (gpm) SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS...
- Page 11 Nº de Pièces Pièces Nº de sous-pièce Sous-pièce Kit Soupape de Sûreté Écrou Clapet anti-retour Kit Tige levier Actionnement levier Kit Porte-levier Joint Kit Bobine Bobine Porte-Positionneur Positionneur Positionneur SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS...
- Page 12 Nº sub part Sub part Plaque Boulons Extrémité bobine Extrémité bobine Goujon Goujon Kit Joystick Anneau type Seeger Écrou Raccords 4.10 Plaque carrée 4.11 4.12 Extrémité Levier 4.13 Soufflet SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS...
- Page 13 (il est nécessaire d’installer un manomètre dans la ligne d’entrée dès lors que la pression de décharge est ajustée). La plage de pression réglable est de 1,300 à 3,300 PSI. Ne pas desserrer totalement la vis de réglage afin d’éviter qu’elle ne tombe. SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS...
- Page 14 Étape 5. Fixer la Plaque (Pièce 4.10) et serrer les Boulons (Pièce 4.11) à l’aide d’une clé hexagonale de 5mm à un couple de 6.3 pi-lb. Étape 6. Fixer l’Extrémité du levier (Pièce 4.12) et le soufflet (Pièce 4.13). SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS...
- Page 15 Étape 3. Visser le Bouchon de la soupape de sûreté dans l’orifice de la Soupape de sûreté à l’aide d’une clé hexagonale de 8 mm et serrer à un couple de 29.5 pi-lb. SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS...
- Page 16 ATTENTION! • Toutes les soupapes hydrauliques doivent être correctement installées dans le système hydraulique afin d’éviter toute blessure et/ou dommage matériel. De plus, l’entretien inadapté d’une soupape peut entraîner des blessures et/ou des dommages matériels. Il est obligatoire de lire et de comprendre l’ensemble du catalogue et des informations concernant le fonctionnement avant de commencer, et il est également nécessaire de posséder des connaissances adéquates et d’utiliser des équipements de sécurité, des outils adaptés, de toujours porter des lunettes de sécurité, en cas d’exécution d’une intervention mécanique quelconque.
