U s e r M a n u a l
B E N U T Z E R H A N D B U C H
MANUEL DE L'UTILISATEUR
U S E R M A N U A L

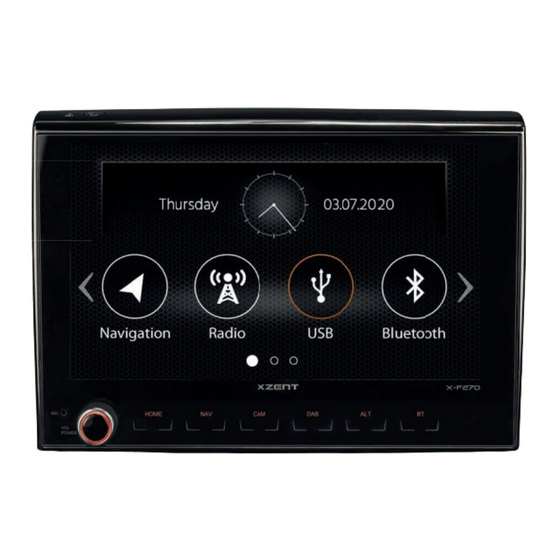

Car-Specific Infotainer X-F270
ARGO Series
X - F 2 7 0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARGO X-F270 and is the answer not in the manual?

Questions and answers

Related Manuals for XZENT ARGO X-F270

Summary of Contents for XZENT ARGO X-F270

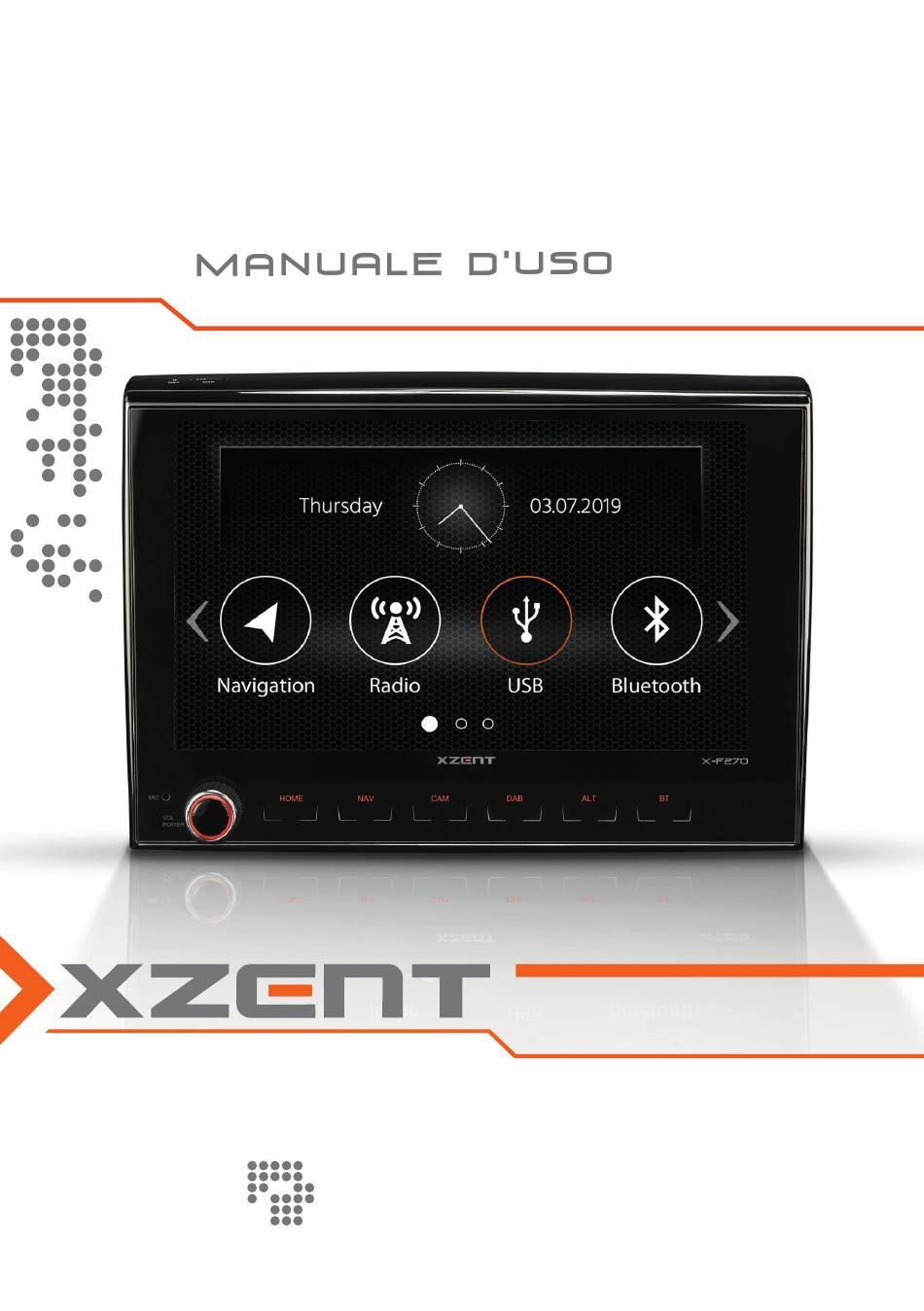

  • Page 1 U s e r M a n u a l B E N U T Z E R H A N D B U C H MANUEL DE L’UTILISATEUR U S E R M A N U A L X - F 2 7 0 Car-Specific Infotainer X-F270 ARGO Series...

  • Page 2: Table Of Contents

    ■ Do not disassemble or alter the unit in any way because this will void your warranty. Do not attempt to repair or to service the unit yourself, but contact an authorized XZENT dealer instead. DEVICE SUPPORT, SOFTWARE UPDATES AND MAINTENANCE ■...

  • Page 3: Device Support, Software Updates And Maintenance

    (USB-2 / bottom port at device backside). The extension cables are distinguishable thru text-label to ensure proper identifi cation. Software updates provided via XZENT MUST be installed on “USB-1” (USE FOR SW UPDATE). If the installation has been done by 3rd party without proper marking/identifi cation of the extension wire – do try the other port in case of update-failure.

  • Page 4: Main Menu

    (OE MODE, IR-STALK-INTERFACE) The XZENT device is pre-confi gured to work with an IR-Stalk-Interface which is NOT included in the set. Alternativly an existing steering wheel control can be directly connected if a mini-ISO connector at the car side is present to the XZENT Analogue Key interface. Both the IR-mode and the Anlogue-Mode are preconfi gure to functionally mimic the standard SWC functions. For the IR-mode the functionality is fi x set by code and cannot be changed while the Analogue-mode is also preconfi gured with the standard SWC function but allows you to change or reassign the functionality to your liking.

  • Page 5: Device Settings

    DEVICE SETTINGS 4. Audio Contains setting for audio and sound adjustments. 4(a) Balance: Press arrow keys to shift the center to left or right position. 4(b) Fader: Press arrow keys to shift the center to front or rear position. 4(c) Equalizer: Press to open EQ. You can select different EQ-Presets or manually change the frequency bands to your liking.

  • Page 6: Dab Radio Source

    DAB RADIO SOURCE FM RADIO SOURCE You can enter the DAB source among other ways via the front panel DAB sensor key or via the You can enter the FM source among other ways via the front panel via the Home Screen Source Icon. You can Home Screen Source Icon.

  • Page 7: Usb/Ipod/Bt Music (A/V) Source

    USB/IPOD/BT MUSIC (A/V) SOURCE The sources USB and iPod can be accessed among other ways thru their home screen icon and BT music with a connected phone via the Bluetooth source to play audio (BT, USB, iPod) or video (USB only). Playing fi les is similar for all sources and can be controlled via the mediaplayer UI. To play videos in USB mode you need change the standard fi lter in list view (4) to the video fi le type (B).

  • Page 8: Bluetooth Pair, Connect, Call, Music

    Bluetooth icon, battery and signal strength icon (if supported). XZENT microphone (3) or open the keypad for call options (4). 5) to return to navigation mode. In the lower section you can choose a different category which will update the main view area.

  • Page 9: Navigation Source

    Please keep in mind that in certain countries it is not legal to operate a smartphone while driving. possibility to listen to audio from an external device connected via audio line in with your XZENT XZENT is not liable for any problems or incorrect use of app-based content. Using connected content via vehicle loudspeaker.

  • Page 10: Terms Of Warranty

    Is XZENT liable for other defects or damage? Under this Warranty, XZENT warrants, for a period of 2 years, that the product is free from defects in material XZENT will repair or replace products, only if they are covered by the terms of this Warranty. XZENT is not and/or workmanship at the time of the original purchase.
  • Page 11 Setzen Sie das Gerät keinen harten Stößen aus. Eine mechanische oder elektrische Fehlfunktion des ■ Gerätes kann die Folge sein. Sollten während der Montage Probleme oder Fragen auftreten, wenden Sie sich bitte an Ihren XZENT- ■ Händler bzw. -Importeur.

  • Page 12: Gerätesupport, Software-Updates Und Wartung

    Geräterückseite) und (USB-2 / unterer Port auf der Geräterückseite). Die Verlängerungskabel sind durch ein Textetikett unterscheidbar, um eine korrekte Zuordnung zu gewährleisten. Über XZENT bereitgestellte Software-Updates MÜSSEN auf „USB-1“ (USE FOR SW UPDATE) installiert werden. Wenn die Installation durch Dritte ohne ordnungsgemäße Markierung/Identifi kation des Verlänge- rungskabels durchgeführt wurde, versuchen Sie es am anderen Port, falls das Update fehlschlägt.

  • Page 13: Hauptmenü

    CAMERA-Ansicht aufgerufen oder geschlossen (wenn die Kamera an das Gerät angeschlossen ist). LFB (neu)Zuweisung Im Falle das das XZENT via einem vorhandenen mini-ISO Stecker mit dem Fahrzeug verbunden wurde, können Sie die Lenkrad-Tasten an Ihre Bedürfnisse anpassen. Dieser Modus steht jedoch nicht bei IR-Stalkinterface Benutzung zur Verfügung bzw. hat darauf keinen Einfl uss.
  • Page 14 SETUP 4(b) Fader: Drücken Sie die Pfeiltasten, um die Mitte nach vorne oder hinten zu verschieben. 4(c) Equalizer: Drücken Sie, um den EQ zu öffnen. Sie können verschiedene EQ- Voreinstellungen auswählen oder die Frequenzbänder manuell nach Ihren Wünschen ändern. Balance und Fader können auch optisch angepasst werden oder LPF, Subwoofer-Pegel und Loudness können eingestellt werden.

  • Page 15: Dab-Radio-Quelle

    DAB-RADIO-QUELLE UKW-RADIO-QUELLE Sie können die DAB-Quelle unter anderem über die frontseitige DAB-Sensor-Taste oder über das Quelle- Sie können die UKW-Quelle unter anderem über das Quelle-Symbol auf dem Startbildschirm aufrufen. Sie Symbol auf dem Startbildschirm aufrufen. Sie können auch über die DAB-Taste in der rechten unteren können auch über die UKW-Taste in der rechten unteren Ecke der DAB-Quelle direkt von der DAB- zur Ecke der UKW-Quelle direkt von der UKW- zur DAB-Quelle wechseln.

  • Page 16: Usb- / Ipod- / Bt- / Musik(A/V)-Quelle

    USB- / IPOD- / BT- / MUSIK(A/V)-QUELLE Auf die Quellen USB und iPod kann unter anderem über das Startbildschirm-Symbol und BT-Musik mit einem angeschlossenen Telefon über die Bluetooth-Quelle zugegriffen werden, um Audio (BT, USB, iPod) oder Video (nur USB) wiederzugeben. Die Wiedergabe von Dateien ist für alle Quellen ähnlich und kann über die Mediaplayer-Oberfl äche gesteu- ert werden. Um Videos im USB-Modus wiederzugeben, müssen Sie den Standardfi lter in der Listenansicht (4) auf den Videodateityp (B) ändern.

  • Page 17: Bluetooth: Koppeln, Verbinden, Telefonieren, Musik

    Je nach Anrufstatus ( Initiieren, Klingeln, Wählen, Aktiv) können Sie einen Anruf (1) aufl egen, ablehnen oder annehmen. Bei aktivem Anruf können Sie in den Privatmodus (2) oder zu Auto-Lautsprechern wechseln, das XZENT-Mikrofon (3) stummschalten oder die Tastatur für Anrufoptionen (4) öffnen. (5) um in den Navimodus zu wechseln.

  • Page 18: Navigations-Quelle

    Die A/V-IN kann unter anderem über das Startbildschirm-Symbol aufgerufen werden. Hier haben Sie die Möglichkeit, Audio von einem externen Gerät zu hören, das über eine Audioleitung mit Ihrem XZENT Um diese Funktionen nutzen zu können, müssen Sie zunächst die WebLink Host App aus Ihrem über einen Fahrzeuglautsprecher verbunden ist.
  • Page 19 XZENT verpflichtet sich unter dieser Garantie nur zur Reparatur oder zum Austausch von Produkten, die diesen Garantiebedingungen unterliegen. XZENT ist nicht haftbar für Verluste oder Schäden materiel- Mit dieser Garantie gewährt XZENT für den Zeitraum von 2 Jahren, dass das Produkt zum Zeitpunkt ler oder immaterieller Art wie Kaufpreis, Gewinneinbußen, Einnahmeverlust, Datenverlust, immaterielle des Ersterwerbs keine Material- und/oder Verarbeitungsfehler aufweist.
  • Page 20 Avant de remplacer un fusible défectueux, essayez de déterminer la cause du court-circuit. Faites ■ attention aux câbles d’alimentation électrique ! Si le court-circuit ne vient pas de l’alimentation JUMELAGE, CONNEXION, APPEL, MUSIQUE BLUETOOTH 50-51 électrique ou des câbles, vous pouvez remplacer le fusible défectueux par un nouveau (de la même valeur). Si le court-circuit persiste, contactez un distributeur XZENT agréé. SOURCE DE NAVIGATION ■ L ors d'une connexion à un autre appareil, consultez le guide de l'utilisateur pour vérifier la compatibilité et les remarques sur les connexions électriques. N’essayez pas de raccorder des SOURCE DE WEBLINK produits incompatibles entre eux.

  • Page 21: Support De L'apparieil, Mises À Jour De Logiciel Et Maintenance

    SUPPORT DE L’APPARIEIL, MISES À JOUR DE LO- PANNEAU FRONTAL GICIEL ET MAINTENANCE Les mises à jour et améliorations logicielles sont fournies par des mises à jour USB qui peuvent être télé- chargées à partir de notre site Web www.xzent.com. Par ailleurs, vous pouvez y trouver des informations sur le service clientèle, la FAQ et d’autres informations utiles. ATTENTION : cet appareil a des ports USB spécifi ques ayant des fonctions spéciales (port USB-1 / supé- rieur à l’arrière de l’appareil) et (port USB-2 / inférieur à l’arrière de l’appareil). Les câbles de prolongement se distinguent à travers l’étiquette pour assurer une bonne identifi cation.

  • Page 22: Menu Principal

    MENU PRINCIPAL COMMANDE AU VOLANT (MODE IR D’ORIGINE / MODE CLÉ ANALOGIQUE) L’appareil XZENT est préconfi guré pour fonctionner avec une interface IR-Stalk-Interface qui N’EST PAS incluse dans l’ensemble. Alternativement, une commande au volant existante peut être directement connectée si un connecteur mini-ISO côté voiture est présent sur l’interface XZENT Analogue Key. Le mode IR et le mode Analogue sont préconfi gurés pour reproduire fonctionnellement les fonctions SWC standard. Pour le mode IR, la fonctionnalité est fi xée par code et ne peut pas être modifi ée, mais le mode Analogique est également préconfi guré avec la fonction SWC standard, mais vous permet de modifi er ou de réaffecter la fonctionnalité à votre guise. Non standard est la fonction CAM qui est défi nie sur la touche SWC inférieure gauche - elle est spécifi que à XZENT. Boutons de commande 1. Avancer Il s’agit de boutons pris en charge. Ceux-ci déclenchent la même fonctionnalité que le bouton UI de la source active correspondante. Ils peuvent également être appuyés de façon brève et prolongée pour activer différentes fonctions. Par exemple, dans la source DAB, la pression brève entraîne un changement de station, alors que la pression longue changera l’ensemble DAB actif. Pendant la gestion des appels - la fonctionnalité...

  • Page 23: Réglages De L'appareil

    RÉGLAGES DE L’APPAREIL Audio C ontient le paramètre permettant de régler l’audio et le son. 4 (a) B alance : Appuyez sur les touches fl échées pour décaler le centre à gauche ou droite. 4 (b) F ader : Appuyez sur les touches fl échées pour décaler le centre vers l’avant ou l’arrière. 4(c) Égaliseur : A ppuyez pour ouvrir l’égaliseur (EQ). Vous pouvez sélectionner d’autres préréglages EQ ou adapter manuellement les bandes de fréquence selon votre préférence. B alance et Fader peuvent également être réglés de façon optique ou LPF, Niveau du caisson de basse et Intensité peuvent être réglés. 4(d) Navi Mixer : Appuyez sur le commutateur pour activer ou désactiver le mélange de la voix de navigation et le fond sonore.

  • Page 24: Source Radio Dab

    SOURCE RADIO DAB SOURCE RADIO FM Vous pouvez entrer la source DAB parmi d’autres moyens, par l’intermédiaire de la touche à contact Vous pouvez entrer la source FM parmi d’autres moyens, par l’intermédiaire du panneau avant via l’icône sensitif DAB du panneau avant ou par l’intermédiaire de l’icône Source de l’écran d’accueil. Vous pouvez Source de l’écran d’accueil. Vous pouvez également passer directement de la source DAB à la source FM également passer directement de la source FM à la source DAB par l’intermédiaire de la touche DAB par l’intermédiaire de la touche FM placée dans le coin inférieur droit de la source DAB. Dans la section placée dans le coin inférieur droit de la source FM. inférieure, vous pouvez modifi er la catégorie, ce qui mettra aussi à jour la zone principale de la source. Grâce à la source DAB, vous pouvez bénéfi cier des services enrichis de radio numérique rendus possibles par l’intermédiaire de la nouvelle norme DAB+. Dans la section inférieure, vous pouvez modifi er la catégorie, ce qui mettra en conséquence à jour la zone principale de la source. Boutons de commande 1. Retour A ppuyez pour revenir à l’écran d’accueil. Boutons de commande 2. Réglages À...

  • Page 25: Source (A/V) De Musique Usb/Ipod/Bt

    SOURCE (A/V) DE MUSIQUE USB/IPOD/BT Les sources USB et iPod sont accessibles, entre autres, à travers l’icône de leur écran d’accueil et la musique BT à l’aide d’un téléphone connecté via la source Bluetooth pour lire l’audio (BT, USB, iPod) ou la vidéo (USB uniquement). La lecture des fi chiers est similaire pour toutes les sources et peut être commandée par l’intermédiaire de l’UI du lecteur multimédia. Pour lire des vidéos en mode USB, vous devez remplacer le fi ltre standard dans l’affi chage de la liste (4) par le type de fi chier vidéo (B). Dans le mode d’affi chage de la liste (pas disponible dans la musique Bluetooth), vous pouvez parcourir vos fi chiers multimédia de la même manière que la liste de dossiers-fi chiers. Pour ouvrir des dossiers, appuyez dessus pour affi cher leur contenu sur lequel vous pouvez également appuyer directement pour démarrer la lecture. Ils s’affi chent avec une icône de lecture et également au niveau de la ligne inférieure. Pour reculer d’un niveau, utilisez le bouton Retour (A) ou vous pouvez passer au type de support vidéo (uniquement le mode USB) en appuyant sur l’icône de fi ltre (B).

  • Page 26: Jumelage, Connexion, Appel, Musique Bluetooth

    En fonction de l’état de l’appel (lancement, sonnerie, composition, actif), vous pouvez raccrocher, rejeter, accepter/prendre un appel (1) ; lors d’un appel actif, vous pouvez passer au mode privé (2) ou aux haut- parleurs de voiture, désactiver le son du microphone XZENT (3) ou ouvrir le clavier pour accéder aux options d’appel (4). (5) NAVIGATION: Appuyez pour revenir à NAV Boutons de commande 1. Retour A ppuyez pour revenir à l’écran d’accueil.

  • Page 27: Source De Navigation

    2. L ancez l’application AutoLink Host sur votre téléphone SOURCE DE WEBLINK Déverrouillez votre téléphone et connectez-le via USB-1 (en général, ce port est connecté au port OE-USB du véhicule sur votre véhicule) à votre XZENT - assurez-vous que votre WebLink XZENT * Cette fonction devient disponible via la mise à jour logicielle future, si elle n’est pas présente sur l’appareil Setting est bien désactivé.

  • Page 28: Conditions De La Garantie

    Dans le cadre de cette garantie, XZENT garantit, pour une période de 2 ans, que le produit est exempt de tout défaut ou à la défaillance opérationnelle du produit, ou des dispositifs qui lui sont associés, causés par des défauts ou de matériel et/ou de fabrication au moment de l'achat initial. Cette période de deux ans commence à la date de l'a-...
  • Page 29 Se il corto circuito non è dovuto a un errore di alimentazione o SORGENTE (A/V) USB/IPod/MUSICA BLUETOOTH 66-67 dei cavi, è possibile sostituire il fusibile difettoso con uno nuovo di caratteristiche identiche. Se il corto circuito persiste, contattare un rivenditore autorizzato XZENT. BLUETOOTH PAIR, CONNECT, CALL, MUSIC 68-69 ■ Q uando si collega un qualunque altro dispositivo, leggere il manuale dell'utente per la compatibilità e le note sui collegamenti elettrici.

  • Page 30: Supporto Per Dispositivi, Aggiornamenti Del Software Emanutenzione

    DEL SOFTWARE E MANUTENZIONE Gli aggiornamenti e le patch del software vengono forniti tramite aggiornamenti USB che possono essere scaricati dal nostro sito Web www.xzent.com, dove è possibile trovare anche assistenza sui prodotti, doman- de frequenti (FAQ) e altre informazioni utili.

  • Page 31: Menu Principale

    MENU PRINCIPALE COMANDI SUL VOLANTE (MODALITÀ IR OE / MODALITÀ CHIAVE ANALOGICA) L’unità XZENT è preconfi gurato per funzionare con un’interfaccia IR-Stalk che NON è inclusa nel set. In alternativa, è possibile collegare direttamente un controllo del volante esistente se all’interfaccia XZENT Analog Key è presente un connettore mini ISO sul lato della vettura. Sia la modalità IR che la modalità Anlogue sono preconfi gurate per imitare funzionalmente le funzioni SWC standard. Per la modalità IR la funzionalità è fi ssata in base al codice e non può essere modifi cata mentre la modalità analogica è anche preconfi gurata con la funzione SWC standard, ma consente di modifi care o riassegnare la funzionalità...

  • Page 32: Comandi Sul Volante (Modalità Oe, Interfaccia Ir-Stalk)

    IMPOSTAZIONI DEL DISPOSITIVO sinistra o a destra. 4(b) Fader: Premere i tasti freccia per spostare la posizione centrale in avanti o indietro. 4(c) Equalizzatore: Toccare per aprire EQ. Qui è possibile selezionare diverse impostazioni predefi nite dell'equalizzatore o modifi care manualmente le bande di frequenza a piacimento. Bilanciamento e Fader possono essere anche regolati visivamente oppure è...

  • Page 33: Sorgente Radio Dab

    SORGENTE RADIO DAB SORGENTE RADIO FM È possibile accedere alla sorgente DAB anche premendo il pulsante del sensore DAB sul pannello È possibile accedere alla sorgente FM anche premendo il relativo pulsante sul pannello anteriore o l'icona anteriore o la relativa icona nella schermata principale. È inoltre possibile passare direttamente dalla nella schermata principale. È inoltre possibile passare direttamente dalla sorgente DAB a quella FM tramite sorgente FM a quella DAB tramite il pulsante DAB nell'angolo in basso a destra della sorgente FM. il pulsante FM nell'angolo in basso a destra della sorgente DAB. Nella sezione in basso è possibile cambiare Con la sorgente DAB è possibile usufruire dei servizi radio digitali arricchiti abilitati tramite il nuovo la categoria che si occuperà anche di aggiornare di conseguenza l'area principale della sorgente. standard DAB+. Nella sezione in basso è possibile cambiare la categoria che si occuperà di aggiornare di conseguenza l'area principale della sorgente.

  • Page 34: Sorgente (A/V) Usb/Ipod/Musica Bluetooth

    SORGENTE (A/V) USB/IPOD/MUSICA BLUETOOTH È possibile accedere alle sorgenti USB e iPod anche attraverso la relativa icona nella schermata principale e musica BT con un telefono collegato tramite la sorgente Bluetooth per riprodurre audio (BT, USB, iPod) o video (solo USB). La riproduzione dei fi le avviene in modo simile per tutte le sorgenti ed è possibile controllato tramite l'inter- faccia del Mediaplayer. Per riprodurre video in modalità USB è necessario modifi care il fi ltro standard nella schermata della lista (4) nel tipo fi le video (B). Nella modalità schermata della lista (non disponibile in Musica Bluetooth) è possibile sfogliare i fi le multi- mediali come fossero un elenco di fi le in una cartella. Per aprire una cartella, toccarla per visualizzarne il contenuto, che è possibile riprodurre toccando direttamente i vari brani. Verranno visualizzati con l'icona di riproduzione oltre che nella parte inferiore.

  • Page 35: Bluetooth Pair, Connect, Call, Music

    utare, accettare una chiamata (1), mentre qualora la chiamata fosse attiva è possibile passare alla modalità privata (2) o agli altoparlanti del veicolo, disattivare il microfono XZENT (3) o aprire il tastierino numerico per le opzioni di chiamata (4). (5) NAVIGAZIONE: premere per tornare a NAV.

  • Page 36: Sorgente Navigazione

    SORGENTE WEBLINK Sblocca il tuo telefono e collegalo tramite USB-1 (di solito questa porta è collegata alla porta OE-USB del veicolo sul tuo veicolo) al tuo XZENT - assicurati che le impostazioni XZENT siano disattivate WebLink. Questa funzionalità diventerà disponibile tramite un futuro aggiornamento del software, se qualora non 4. P remere l'icona Android Link sulla schermata principale sull'unità XZENT.

  • Page 37: Condizioni Di Garanzia

    XZENT riparerà o sostituirà i prodotti solo se coperti dai termini della presente Garanzia. XZENT non è In base alla presente Garanzia, XZENT garantisce, per un periodo di 2 anni, che il prodotto è privo di difetti di responsabile per qualsiasi perdita o danno materiale o immateriale, quali il prezzo pagato per il prodotto, la materiale e/o di lavorazione al momento del primo acquisto. Questo periodo di 2 anni decorre dalla data dell'ac-...
  • Page 38 ACR Brändli + Vögeli AG déclare par la présente que le type d‘équipement radio X-F270 est conforme à la directive 2014/53 / UE. Le texte complet de la déclaration de conformité UE est disponible à l‘adresse Internet suivante: www.xzent.com (voir le lien „Documents de conformité du produit“ dans le pied de page à la page).
  • Page 39 XZENT by ACR AG · Bohrturmweg 1 · Bad Zurzach · Switzerland www.xzent.com...
