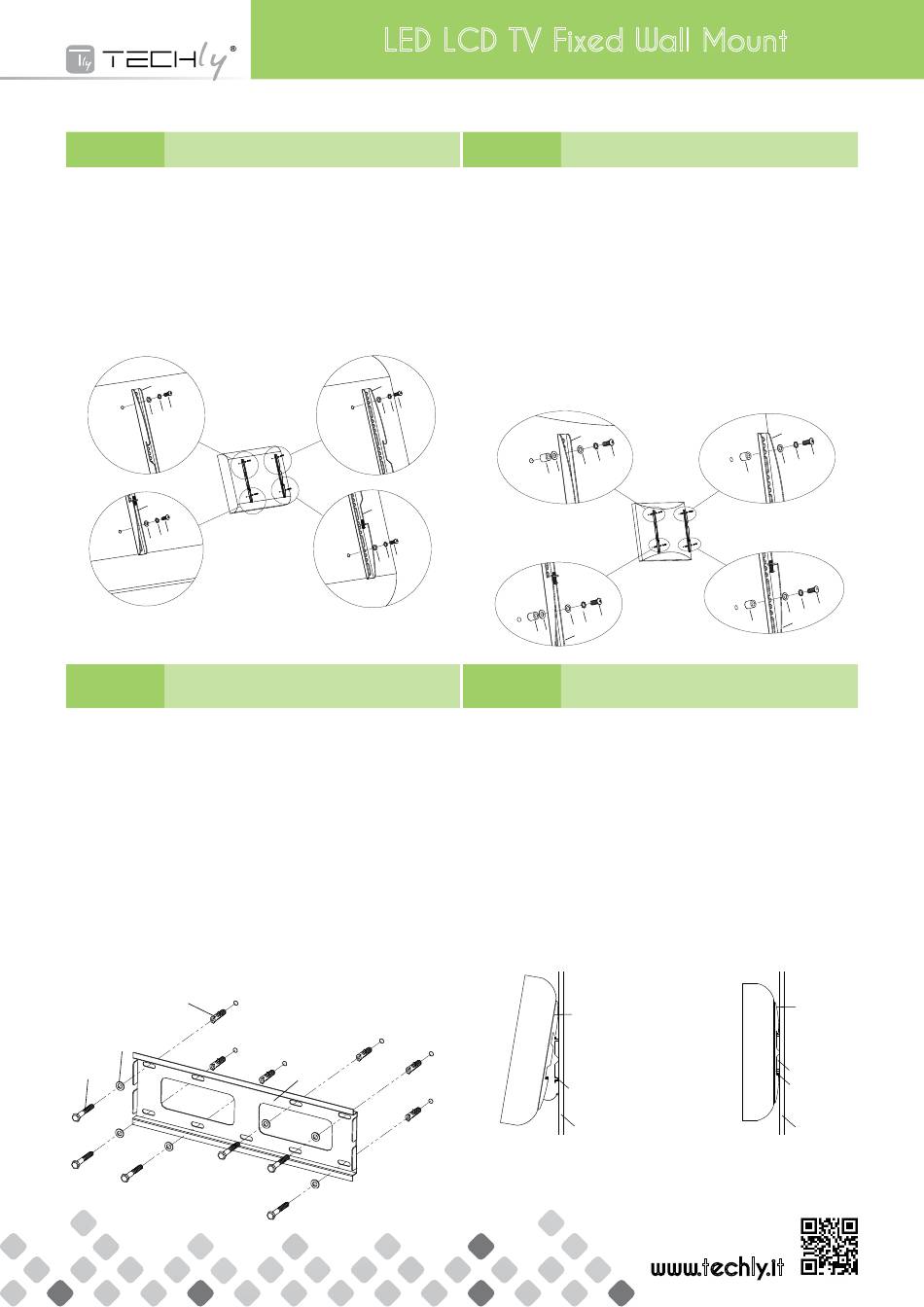

STEP 1A
Montaggio della staffa per il monitor a una TV con retro piatto
Mounting the Monitor Brackets to a TV with Flat Back
Prima di tutto, verificate il diametro delle viti (d, e, f, g) richieste dalla vostra TV.
Appena avete determinato il diametro corretto, visionate lo schema sotto riportato.
Dovete quindi infilare le viti nel retro della televisione utilizzando le corrette rondelle
dentellate (l, m, n, o) e rondelle piane (r, s). Assicuratevi che le staffe di supporto del
monitor siano centrate verticalmente e allo stesso livello.
First of all, make sure the diameter of the Bolt (d, e,f,g) your TV requires.
Once you have determined the correct diameter, please see the relative diagram as
below. You will thread the Bolt into the TV using the correct Lock Washer(l, m,n,o) and
Washer(r, s). Please make sure the Monitor Brackets are vertically centered and level
with each other.
Viti M4
M4 Bold
b
d
l
r
b
e
r m
Viti M5
M5 Bold
STEP 2
Montaggio della placca a muro al muro
Mounting the Wall Plate to the Wall
Installazione su mattone, cemento armato o blocchi di calcestruzzo
Utilizzate la placca da muro (a) come sagoma per segnare le posizioni dei 6 fori da
b
effettuare sul muro. Tre fori sono situati nella parte superiore e altri tre nella parte in-
feriore della staffa. Praticare i fori con una punta da trapano da 10 mm (3/8") e fate
h
l
in modo che i fori abbiano una profondità di almeno 60mm (2.4"). Inserire un tassello
r
r
p
(v) in ciasuno di questi fori. Assicuratevi che i tasselli siano inseriti completamente e
siano a filo con la superficie in calcestruzzo, anche se, frontalmente, vi è uno strato di
cartongesso o di altro materiale. Fissate la placca a muro al muro utilizzando le 6 viti
per i tasselli (t), le 6 rondelle dei tasselli (u) e 6 tasselli (v) come mostrato nello schema.
Brick, Solid Concrete and Concrete Block mounting:
Use the Wall Plate(a) as a template to mark 6 hole locations on the wall. Three in
the top row of slots and three more in the bottom row.Pre-Drill these holes with a
3/8"(10mm) masonry bit to at least 2.4"(60mm) in depth. Insert a Concrete Anchor(v)
into each of these holes. Make sure the anchor is seated completely flush with the
concrete surface even if there is a layer of drywall or other material in front. Attach
i
m
r
the Wall Plate to the wall using 6pcs Lag Bolts(t), 6pcs Lag Bolt Washers(u) and 6pcs
r
p
b
Concrete Anchor(v), shown in Diagram.
v
u
t
Led Lcd tv Fixed Wall Mount
STEP 1B
Prima di tutto, verificate il diametro delle viti (h, i, j, k,) richieste dalla vostra TV. Ap-
pena avete determinato il diametro corretto, visionate lo schema sotto riportato.
Dovete quindi infilare le viti nel retro della televisione utilizzando le corrette rondelle
dentellate (l, m, n, o), le rondelle piane (r, s) e i distanziatori (p, q). Per le viti con dia-
metro M4/M5, avrete bisogno di un altra rondella M4/M5 tra la staffa per il monitor
e il distanziatore. Assicuratevi che le staffe di supporto del monitor siano centrate
verticalmente e allo stesso livello.
First of all, make sure the diameter of the Bolt (h,i,j,k) your TV requires.
Once you have determined the correct diameter, please see the relative diagram as
below. You will thread the Bolt into the TV using the correct Lock Washer(l,m,n,o),
Washer(r,s) and spacer(p,q). For the M4 or M5 diameter bolt, you will need another
Viti M6
M4/M5 Washer between the Monitor Bracket and the Spacer. Please make sure the
M6 Bold
Monitor Brackets are vertically centered and level with each other.
c
n f
s
c
o g
s
Viti M8
M8 Bold
STEP 3
ATTENZIONE: alcune televisioni per essere sollevate richiedono due persone! Il produttore
non è responsabile per eventuali danni a cose e persone.
c
Prima agganciate le staffe del monitor (b,c) sulla parte alta della placca a muro (a), quindi fate
j
ruotate la parte bassa della staffa attaccata al monitor verso la parte inferiore della staffa a muro
n
s
come mostra lo schema A. Utilizzate il cacciavite per stringere le viti di sicurezza. Quindi la staffa
q
del monitor si posizionerà dietro la linguetta presente in basso sulla placca a muro come potete
notare nello schema B.
Warning: Some TVs may require two people to lift! We are not responsible for personal
injury or product damage.
First hook the Monitor Brackets(b,c) over the top of the wall Plate(a), then let the bottom of the
Monitor Brackets rotate to the bottom of the Wall Plate as shown in the Diagram A. Use the screw
driver to tighten the safety bolts. Then the Monitor Bracket will sit behind the bottom tab on the
Wall Plate as shown in the Diagram B.
k
o
s
c
q
a
b
d
l
r
Montaggio della staffa per il monitor a una TV con retro curvo
Mounting the Monitor Brackets to a TV with Curved Back
b
e
r m
Viti M4
M4 Bold
b
h
l
r
r
p
Viti M5
M5 Bold
i
m
r
r
p
b
v
u
Fissare il monitor alla placca a muro e aggiungere la vite
di sicurezza
t
Attaching Monitor to Wall Plate and Adding the Safety Bolts
Schema A
Diagram A
b, c
a
muro
wall
www.techly.it
c
n f
s
c
o g
s
Viti M6
M6 Bold
c
j
n
s
q
Viti M8
M8 Bold
k
o
s
c
q
a
Schema B
Diagram B
b, c
a
vite di sicurezza
safety bolt
muro
wall
