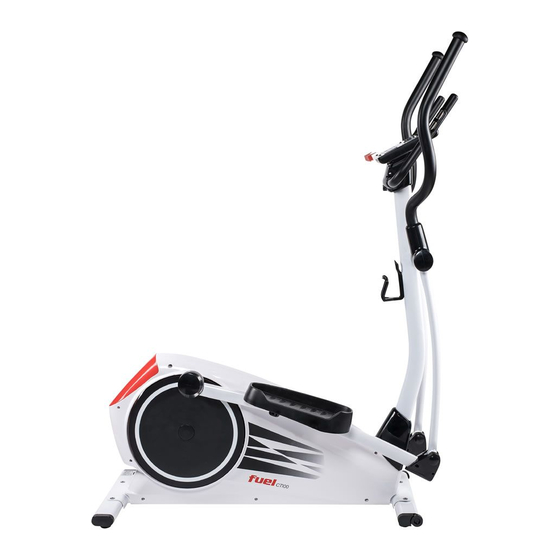

Fuel CT 100 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

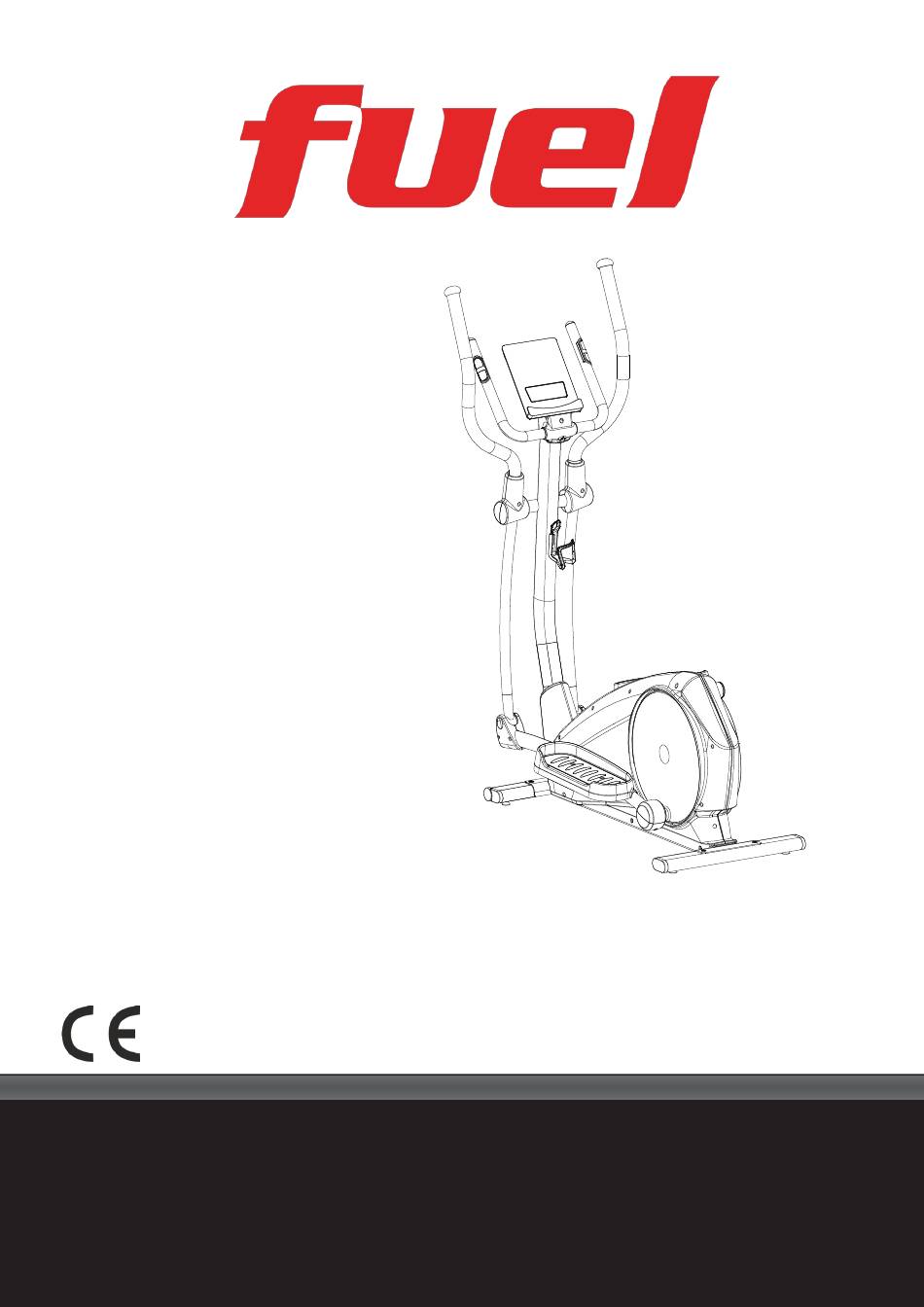

Crosstrainer
CT 100
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE
Benutzerhandbuch (Seite 2)
GB
User manual (page 34)
1
Art. F-57051

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CT 100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fuel CT 100

Summary of Contents for Fuel CT 100

  • Page 1 Crosstrainer CT 100 Benutzerhandbuch (Seite 2) User manual (page 34) Art. F-57051 WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE............3 MONTAGEANLEITUNG..................5 COMPUTER-BEDIENUNGSANLEITUNG............ 16 BENUTZUNG EINES BRUSTGURTES............22 VERWENDUNG DER XTERRA-APP............23 EXPLOSIONSZEICHNUNG................. 24 TEILELISTE....................25 TECHNISCHE DATEN................. 31 ENTSORGUNG.................... 31 GARANTIE....................32 ACHTUNG! Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen. Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus ernsthafte Verletzungen oder Beschädigungen nach sich ziehen.

  • Page 3: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Dieses Trainingsgerät ist für optimale Sicherheit konstruiert. Trotzdem müssen bei der Benutzung von Trainings- bzw. Elektrogeräten bestimmte Vorsichtsmaßnahmen beachtet werden. Lesen Sie vor der Benutzung des Geräts alle Anweisungen durch und befolgen Sie diese entsprechend. ACHTUNG! Trennen Sie die Stromzufuhr nach der Benutzung und vor der Reinigung des Gerätes, um die Gefahr eines Stromschlags zu verringern.
  • Page 4 WICHTIGE SICHERHEITSHINWEISE Konsultieren Sie vor der Aufnahme eines Trainingsprogramms einen Arzt. Dies ist besonders für Personen über 35 Jahre oder Personen mit Vorerkrankungen wichtig. Um das Gerät auszuschalten, stellen Sie alle Bedienelemente auf „Off“ (Aus) und ziehen Sie anschließend den Stecker aus der Steckdose. Benutzen Sie das Gerät nicht auf tief gepolstertem Teppich sowie Plüsch- oder Wollteppichen.

  • Page 5: Montageanleitung

    MONTAGEANLEITUNG...
  • Page 6 Packeinteilung E750(1) E750(2) P-12 Flat washer P-13 Screw M 8*12L(4) 8.5 * 25*2T( 2) Box Spanner ( 2) E750说明书 P-14 Flat washer 20.3* 30 *1T(2) P-19 Screw M3*25L( 8) Allen Key(2) P-16 Knob (foot pedal)M6*P1.0 (4) Allen Bolt M7*P1.0*30L(1) allen bolt M8*16 L(4) P-17 Spring Washer Regular Washer...
  • Page 7 Schritt 1: 1. Entnehmen Sie das Gerät dem Karton und stellen Sie es auf eine ebene und freie Fläche. 2. Befestigen Sie den vorderen (J-1) und hinteren (K-1) Standfuß mit jeweils 2 Schrauben (P-7) am Hauptrahmen (F-1). M8*16L Schritt 2: 1.
  • Page 8 Schritt 3: 1. Lösen Sie die vormontierten Schrauben (F-23), Unterlegscheiben (F-24), Scheiben (F-25) und Federringe (F-27). Ziehen Sie die Kabel (D-2 & F-22) vorsichtig aus dem Rahmen und verbinden Sie diese. 2. Streifen Sie die Abdeckung (F-16) von unten über die Griffstütze (D-1) und befestigen Sie diese dann am Hauptrahmen (F-1) mit den zuvor gelösten Schrauben (F-23), Unterlegscheiben (F-24), Scheiben (F-25) und Federringen (F-27).
  • Page 9 Schritt 4: 1. Schieben Sie die Achse (F-21) durch die Bohrungen der Griffstütze (D-1). 2. Befestigen Sie die unteren Schwungstangen (E-1) auf beiden Seiten mit den Unterlegscheiben (P-12 & P-14) und den Schrauben (D-3 & P-11) an der Achse (F-21). 3.
  • Page 10 Schritt 5: 1. Befestigen Sie die vorderen Abdeckkappen (F-17 & F-18) mit den Schrauben (I-2) an den Pedalarmen (I-1 & I-3). 2. Montieren Sie das linke (F-19) und rechte (F-20) Pedal an den Pedalarmen (I-1 & I-3) mit Hilfe der Schrauben (P-6), Hülsen (P-18), Federringe (P-17) und Feststeller (P-16) auf jeder Seite. ?7X?12X25 M3*25L M5*14...
  • Page 11 Schritt 6: 1. Befestigen Sie die oberen Griffe (C-1 & C-4) mit den Schrauben (P-8), Scheiben (P-10) und Muttern (P-9) an den unteren Schwungstangen (E-1). 2. Bringen Sie die Abdeckungen (F-32 & F-35) mit den Schrauben (E-5) wie abgebildet an den oberen Griffen an.
  • Page 12 Schritt 7: Montieren Sie den Handgriff (B-1) mit der Schraube (P-1), Unterlegscheibe (P-2) und der Federscheibe (P-4) an der Griffstütze (D-1). M7*P1.0*30L(1) φ7xφ12x1t (1) φ7x2t...
  • Page 13 Schritt 8: 1. Lösen Sie die Schrauben (A-2) von der Computerhalterung. 2. Verbinden Sie die Computerkabel (D-2 & B-6) mit dem Computer (A-1). 3. Montieren Sie den Computer (A-1) auf der Computerhalterung mit den Schrauben (A-2).
  • Page 14 Schritt 9: 1. Montieren Sie die Abdeckungen (F-33 & F-34) mit den Schrauben (D-5). 2. Bringen Sie den Flaschenhalter (D-6) mit den Schrauben (D-5) an der Griffstütze an.
  • Page 15 Schritt 10: Verbinden Sie den Adapter (N) mit dem Gerät und einer passenden Steckdose. ACHTUNG! Stellen Sie sicher, dass alle Schrauben nach der Installation fest angezogen sind.

  • Page 16: Computer-Bedienungsanleitung

    COMPUTER-BEDIENUNGSANLEITUNG Der Computer zeigt die aktuelle Trainingszeit an (0:00 – 99:59). Vor Beginn TIME (Zeit) eines Trainings können Sie die Trainingszeit auch vorgeben. Die Zeit läuft dann rückwärts (Countdown) und nach Ablauf (0:00) ertönt ein akustisches Signal (Vorgabe möglich bis max. 99:00 Minuten).
  • Page 17 Tastenfunktionen: Up (Auf) - Erhöht den Widerstand während des Trainings (max. Stufe 32) / verändert Werte. Down (Ab) - Verringert den Widerstand während des Trainings / verändert Werte. Mode / Enter - Bestätigung von eingegebenen Werten oder einer Auswahl. Reset - Drücken und Halten für mind. 2 Sekunden erzwingt einen Reset (Zurücksetzen aller Werte auf 0). Während einer Trainingsunterbrechung kommen Sie durch kurzen Druck auf diese Taste wieder zur initialen Anzeige.
  • Page 18 Manueller Modus Mit diesem Trainingsmodus können Sie selbst „von Hand“ die Schwierigkeit einstellen. Nach der Auswahl von „M“ und „MODE/ENTER“ befinden Sie sich im manuellen Modus. Drücken Sie die Taste „START/ STOP“. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Sie können auch Zielwerte für folgende Funktionen eingeben: a.
  • Page 19 Advance (Fortgeschrittenen-) Modus Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmprofilen trainieren (Berg- u. Talstrecken für Fortgeschrittene). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „ADVANCE 1“ (siehe Abb. 14) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie „MODE/ENTER“ zur Bestätigung.
  • Page 20 WATT-Modus Mit diesem Trainingsmodus können Sie ein automatisch gesteuertes Training abhängig von der Watt- Leistung absolvieren. Nach der Auswahl von „W“ drücken Sie „MODE/ENTER“ zur Bestätigung. Die Standardeinstellung für Watt ist 120 (Abb. 18) – diese können Sie mit „UP“ und „DOWN“ und „MODE / ENTER“ ändern. ). Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“...
  • Page 21 Body fat (Körperfettmessung) Mit diesem Gerät können Sie die Messung Ihres Körperfettgehaltes vornehmen. Kontaktieren Sie in jedem Fall Ihren Arzt, bevor Sie die Körperfettmessung(en) vornehmen. Er kann Sie individuell beraten, ob diese Analyse für Sie geeignet ist oder nicht. Bei unsachgemäßer Handhabung und Stromschwankungen können aufgezeichnete Werte verloren gehen oder falsche Ergebnisse angezeigt werden.

  • Page 22: Benutzung Eines Brustgurtes

    Anmerkungen: 1) Der Computer verfügt über eine Ein-/Ausschaltautomatik, welche ihn bei Pedalbewegung oder durch Drücken einer Taste einschalten bzw. nach ca. 4 Minuten ohne jedes Signal automatisch in den Standby-Modus schalten lässt. 2) Sollte das Gerät abnormales Verhalten zeigen, trennen Sie die Stromzufuhr ab und versuchen Sie es erneut nach einigen Minuten erneut.

  • Page 23: Verwendung Der Xterra-App

    Verwendung der Xterra-App Ihr neues Trainingsgerät kann Ihnen beim Erreichen Ihrer individuellen Trainingsziele helfen und ist hierfür mit einer ® Bluetooth -Funktion ausgestattet, mit der es sich über die Xterra-App mit ausgesuchten Smartphones oder Tablets verbinden kann. Laden Sie sich einfach die kostenlose Xterra-App aus dem App Store oder Google Play Store herunter und folgen Sie den Anweisungen in der App, um sie mit Ihrem Trainingsgerät zu synchronisieren.

  • Page 24: Explosionszeichnung

    EXPLOSIONSZEICHNUNG...

  • Page 25: Teileliste

    TEILELISTE Beschreibung Anz. Computer Schraube Vordere Griffe Handgriff Schaumstoffgriff Endkappe Handpuls Schraube Pulskabel Obere Griffe Oberer, linker Grif Endkappe Schaumstoffgriff Oberer, rechter Griff Griffeinheit Griffstütze Kabel (Oberteil) Schraube Führung für Griffachse Schraube Flaschenhalter Schwungstangenset Schwungstangen (unteres Gestänge) Feste Buchse Feste Achse Feste Buchse Schraube Hauptrahmen...
  • Page 26 Beschreibung Anz. Sensorhalterung Stromkabel Schraube Lager 6004RS F-10 Mutter F-11 Keilriemen F-12 Schraube F-13 Schraube F-14 Hauptabdeckung (links) F-15 Hauptabdeckung (rechts) F-16 Abdeckung für Griffstütze F-17 Vordere, linke Abdeckkappe für Pedalarm F-18 Vordere, rechte Abdeckkappe für Pedalarm F-19 Pedal, links F-20 Pedal, rechts F-21...
  • Page 27 Beschreibung Anz. Unterlegscheibe Lager 6000RS Lager 6300RS Führung Mutter Magnetbremsenset Hexagonal-Schraube Unterlegscheibe Federscheibe Pedalarmset Linker Pedalarm Schraube Rechter Pedalarm Vorderer Standfuß Vorderer Standfuß Linke Kappe für vorderen Standfuß Rechte Kappe für vorderen Standfuß Schraube Kappe Hinterer Standfuß Hinterer Standfuß Endkappe Schraube Kappe für hinteren Standfuß...
  • Page 28 Beschreibung Anz. L-10 Wellscheibe L-11 Hexagonal-Schraube Motor Adapter Kleinteileset Hexagonal-Schraube Unterlegscheibe Innensechskantschlüssel Federscheibe Schraubendreher Schraube Hexagonal-Schraube Schraube Mutter P-10 Scheibe P-11 Hexagonal-Schraube P-12 Unterlegscheibe P-13 Hexagonal-Schraube P-14 Unterlegscheibe P-15 Unterlegscheibe P-16 Feststeller P-17 Federscheibe P-18 Hülse P-19 Schraube P-20 Innensechskantschlüssel Achseneinheit Achse Buchse...
  • Page 29 Beschreibung Anz. Unterlegscheibe Verbindungsgabel für Pedalrohre Lager 6003RS Unterlegscheibe Kunststoff-Ring Mutter Wellscheibe Unterlegscheibe C-Clip...
  • Page 30 Kleinteilepack: E980-1 8.1* 12.9*2.4T (2) 8* 19*2T (8) P15 ?6(4) P1 M8*P1.25*20L (10) P13 M6*P1.0 (4) Box Spanner (2) Allen Key(1) P14 M6*P1.0*50L(4) E980-2 P8 M8*20L M8*55(2) 8* 16 *1T (4) M8*P1.25*40mm (4) 8.5* 25*2T(4) 8* 19*2T (4) M8 (6) P17 M3*25L （4）...

  • Page 31: Technische Daten

    TECHNISCHE DATEN Cardiofitness GmbH & Co. KG, Importeur / Inverkehrbringer Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Artikel F-57051 CT100 Max. Benutzergewicht 150 kg (330 lb) Gerätemaße ca. 1460 x 600 x 1725 mm Anwendung / Klasse HA (Heim/Home) Stromversorgung DC 9V / 1A Herkunftsland Made in China ENTSORGUNG...

  • Page 32: Garantie

    GARANTIE Eingeschränkte Herstellergarantie Cardiofitness GmbH & Co. KG gewährt bei Verwendung im Haushalt auf alle Teile eine Garantie für die untenstehende Zeitspanne ab dem Kaufdatum, wie im Kaufbeleg angegeben, oder, bei Lieferung ab Lieferdatum. Die Pflichten von Cardiofitness GmbH & Co. KG umfassen die Lieferung neuer oder aufbereiteter Teile nach Wahl von Cardiofitness GmbH &...
  • Page 33 7. DIESE GARANTIE ERSETZT AUSDRÜCKLICH ALLE ANDEREN AUSDRÜCKLICHEN ODER IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH DEN GARANTIEN FÜR ALLGEMEINE GEBRAUCHSTAUGLICHKEIT UND/ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. KUNDENDIENST Bewahren Sie Ihren Kaufbeleg auf. Vierundzwanzig (24) Monate ab dem Lieferdatum stellen die Garantiezeit dar, falls Serviceleistungen benötigt werden. Wenn Serviceleistungen erfolgen, sollten Sie in eigenem Interesse Belege verlangen und diese aufbewahren.
  • Page 34 CONTENTS IMPORTANT SAFETY INSTRUCTIONS............35 ASSEMBLY INSTRUCTIONS................ 37 COMPUTER OPERATION................48 USING A CHEST BELT.................. 54 USING THE XTERRA- APP................55 EXPLODED VIEW..................56 PARTS LIST....................57 TECHNICAL SPECIFICATIONS..............63 DISPOSAL...................... 63 ATTENTION! This device is intended for use in private homes only. Any other use leads to the loss of warranty and may cause serious hurts or damages.

  • Page 35: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS This device is designed for optimum safety. Nevertheless, certain precautions need to be observed when using training or electronical devices. Read and observe all instructions before using this device. ATTENTION Disconnect the power supply after use and before any cleaning action to reduce the risk of electric shock! WARNING! To reduce the risk of burns, fire, electric shock, errors and personal injury, observe the following...
  • Page 36 IMPORTANT SAFETY INSTRUCTIONS  Before beginning this or any exercise program, consult a physician. This is especially important for persons over the age of 35 or persons with pre-existing health problems.  T o disconnect, turn all controls to the off position and remove the plug from the outlet. ...

  • Page 37: Assembly Instructions

    ASSEMBLY INSTRUCTIONS...
  • Page 38 Packing details E750(1) E750(2) P-12 Flat washer P-13 Screw M 8*12L(4) 8.5 * 25*2T( 2) Box Spanner ( 2) E750说明书 P-14 Flat washer 20.3* 30 *1T(2) P-19 Screw M3*25L( 8) Allen Key(2) P-16 Knob (foot pedal)M6*P1.0 (4) Allen Bolt M7*P1.0*30L(1) allen bolt M8*16 L(4) P-17 Spring Washer...
  • Page 39 Step 1: 1. Remove the device from carton and put it on a flat and level floor. 2. Fix the front (J-1) and rear (K-1) stabilizer on main frame (F-1) with each 2 screws (P-7). M8*16L Step 2: 1. Mount the pedal arms (I-1 & I-3) as shown on main frame (F-1) with the help of the nuts (S-5), washers (S-4) and flat washers (S-3).
  • Page 40 Step 3: 1. Loosen the pre-mounted screws (F-23), flat washers (F-24), semi-circle washers (F-25) and spring washers (F-27). Carefully pull out the cables (D-2 & F-22) from the frame and connect with each other. 2. Slide the cover (F-16) onto the handlebar post (D-1) from bottom end and fix the post on main frame (F-1) with the screws (F-23), flat washers (F-24), semi-circle washers (F-25) and spring washers (F-27).
  • Page 41 Step 4: 1. Guide the axle (F-21) through the drillings of the handlebar post (D-1). 2. Fix the lower handlebars (E-1) on both sides on the axle (F-21) with the flat washers (P-12 & P-14) and the screws (D-3 & P-11). 3.
  • Page 42 Step 5: 1. Fix the front caps (F-17 & F-18) on the pedal arms (I-1 & I-3) with the screws (I-2). 2. Assemble the left (F-19) and right (F-20) pedal on the pedal arms (I-1 & I-3) using the screws (P-6), bushings (P-18), spring washers (P-17) and knobs (P-16) on each side.
  • Page 43 Step 6: Fix the upper handlebars (C-1 & C-4) with the carriage bolts (P-8), semi-circle washers (P-10) and nuts (P-9) on the lower handlebars (E-1). Fix the front/rear covers (F-32 & F-35) to the upper handlebars and fasten them with screws (E-5).
  • Page 44 Step 7: Mount the handlebars (B-1) on the handlebar post (D-1) with the screw (P-1), flat washer (P-2) and spring washer (P-4). M7*P1.0*30L(1) φ7xφ12x1t (1) φ7x2t...
  • Page 45 Step 8: 1. Loosen the screws (A-2) from the computer bracket. 2. Connect the computer cables (B-2 & B-10) with the computer (A-1). 3. Mount the computer (A-1) on top of the computer bracket with the screws (A-2).
  • Page 46 Step 9: 1. Fix the covers (F-33 & F-34) as shown with the screws (D-5). 2. Mount the bottle holder (D-6) on the handlebar post with screws (D-5).
  • Page 47 Step 10: Connect the adaptor (N) with the device and the power supply. ATTENTION! Make sure all screws are all firmly tightened after all parts have been installed.

  • Page 48: Computer Operation

    COMPUTER OPERATION Count up ‐ No preset target, Time will count up from 00:00 to maximum TIME 99:59 with each increment is 1 minute. Count down ‐ If training with preset Time, Time will count down from preset to 00:00. Each preset increment or decrement is 1 minute between 00:00 to 99:00.
  • Page 49 Key functions: Increase the resistance during exercise (max. level 32) / Adjust values. Down Decrease the resistance during exercise / Adjust values. Mode / Enter Confirm setting or selection. Reset Press & hold this button for approx. 2 seconds to reset all values to 0. Press this button in a training pause to return to the initial display.
  • Page 50 Workout selection: Select the workout mode with “UP”,”DOWN” and “MODE/ENTER” to confirm: Manual (figure 2) -> Beginner (figure 3) -> Advance (figure 4) -> Sporty (figure 5) -> Cardio (figure 6) -> Watt (figure 7). Fig. 2 Fig. 3 Fig. 4 Fig.
  • Page 51 Beginner mode Within this mode you can exercise with a program profile (preset). Mountain- and valley courses for beginners: After selecting BEGINNER mode and “MODE/ENTER”-button for confirmation, „BEGINNER 1“ appears on the display (figure 13). Choose one of the 4 programs (1 to 4) and press “MODE/ENTER” to confirm. You may now preset a target value for “TIME”...
  • Page 52 TAG = Target H.R.C. - - Workout by your target heart rate value. In “TAG” mode, use „UP/DOWN“-buttons for direct input of the target pulse value (default: 100). You may now preset a target value for “TIME” by using “UP”, “DOWN” and “MODE/ENTER”. Press “START/ STOP” to start workout.
  • Page 53 Body fat measurement With this device you may measure your body fat. However, we strongly recommend to consult your physician before starting this body fat measurement in order to clarify if such a measurement by electrical current is suitable for you. If misused or during power peaks measured values may be lost or can be displayed wrongly.

  • Page 54: Using A Chest Belt

    Remarks: 1) This computer has an automatic on/off function so that it switches on when the pedals move or when any button is pressed, and turns into stand-by mode automatically if no signal has been received for approx. 4 minutes. 2) In case of any abnormal functions, disconnect the device from power source and reconnect after some minutes.

  • Page 55: Using The Xterra App

    Using the Xterra App ® In order to help you achieve your exercise goals, your new exercise machine comes with a Bluetooth -transceiver, that will allow to interact with selected phones or tablet computers via the Xterra App. Just download the free Xterra App from the Apple Store or Google Play and follow the instructions in the App to sync with your exercise machine.

  • Page 56: Exploded View

    EXPLODED VIEW...

  • Page 57: Parts List

    PARTS LIST Description Console Screw Front handlebar set Front handlebar Foam grip End cap Hand pulse Screw Pulse wire Upper handlebar assembly Upper handlebar (Left) End cap Foam grip Upper handlebar (Right) Handlebar post assembly Handlebar post Upper cable Screw Bushing of handlebar axle Screw Bottle holder...
  • Page 58 Description Sensor holder DC wire Screw Bearing 6004RS F-10 Pattern Nut F-11 Belt F-12 Screw F-13 Screw F-14 Chain cover (left) F-15 Chain cover (right) F-16 Cover of handlebar post F-17 Front cap of pedal arm (left) F-18 Front cap of pedal arm (right) F-19 Pedal (left) F-20...
  • Page 59 Description Flat washer Bearing 6000RS Bearing 6300RS Bushing Pattern Nut Magnet brake set Hex. screw Flat washer Spring washer Pedal arm assembly (R, L) Left pedal arm Screw Right pedal arm Front stabilizer assembly Front stabilizer Cap of front stabilizer (left) Cap of front stabilizer (right) Screw Cap of front stabilizer...
  • Page 60 Description L-10 Wave washer L-11 Hex. screw Motor Adaptor Hardware set Hex. Screw Flat washer Allen key Spring washer Box spanner Carriage bolt Hex. screw Carriage bolt Nylon nut P-10 Sem-circle washer P-11 Hex. screw(with nylok) P-12 Flat washer P-13 Hex.
  • Page 61 Description Flat washer Connection bracket of pedal tube Bearing 6003RS Flat washer Plastic washer Nylon nut Wave washer Flat washer C-clip...
  • Page 62 Hardware pack: E980-1 8.1* 12.9*2.4T (2) 8* 19*2T (8) P15 ?6(4) P1 M8*P1.25*20L (10) P13 M6*P1.0 (4) Box Spanner (2) Allen Key(1) P14 M6*P1.0*50L(4) E980-2 P8 M8*20L M8*55(2) 8* 16 *1T (4) M8*P1.25*40mm (4) 8.5* 25*2T(4) 8* 19*2T (4) M8 (6) P17 M3*25L （4）...

  • Page 63: Technical Specifications

    TECHNICAL SPECIFICATIONS Cardiofitness GmbH & Co. KG, Importer / Distributor Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Item F-57051 CT100 Max. user weight 150 kg (330 lb) Measurement approx. 1460 x 600 x 1725 mm Class HA (Heim/Home) Power supply DC 9V / 1A Country of origin Made in China DISPOSAL...
  • Page 64 Cardiofitness GmbH & Co. KG Friedrich-Ebert-Str. 75 51429 Bergisch-Gladbach info@cardiofitness.de F-57051 CT100 DE_GB 08/2019 V1.0...
