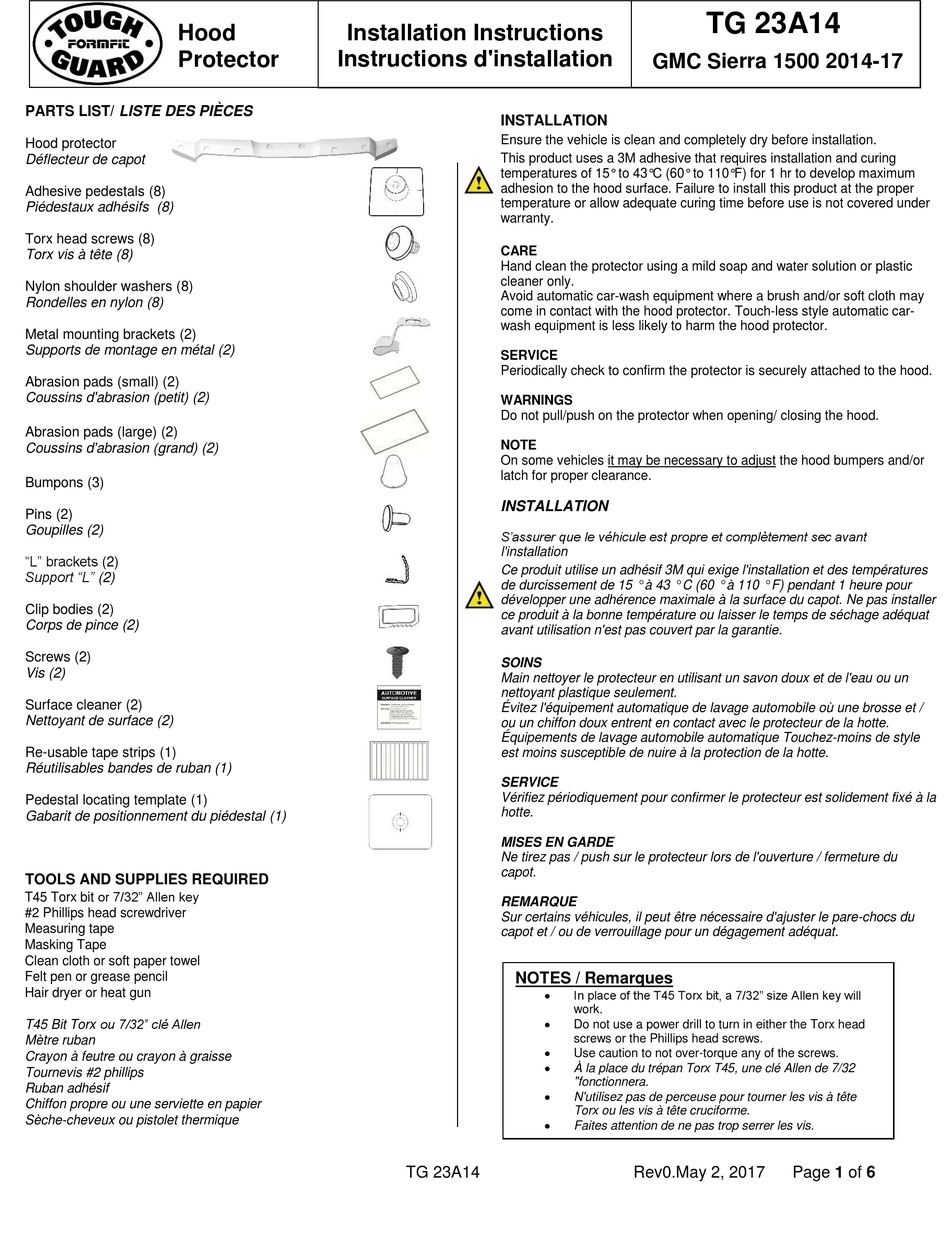

FORM FIT Tough Guard TG 23A14 Installation Instructions Manual

Hood
Protector
PARTS LIST/ LISTE DES PIÈCES
Hood protector
Déflecteur de capot
Adhesive pedestals (8)
Piédestaux adhésifs (8)
Torx head screws (8)
Torx vis à tête (8)
Nylon shoulder washers (8)
Rondelles en nylon (8)
Metal mounting brackets (2)
Supports de montage en métal (2)
Abrasion pads (small) (2)
Coussins d'abrasion (petit) (2)
Abrasion pads (large) (2)
Coussins d'abrasion (grand) (2)
Bumpons (3)
Pins (2)
Goupilles (2)
"L" brackets (2)
Support "L" (2)
Clip bodies (2)
Corps de pince (2)
Screws (2)
Vis (2)
Surface cleaner (2)
Nettoyant de surface (2)
Re-usable tape strips (1)
Réutilisables bandes de ruban (1)
Pedestal locating template (1)
Gabarit de positionnement du piédestal (1)

TOOLS AND SUPPLIES REQUIRED

T45 Torx bit or 7/32" Allen key
#2 Phillips head screwdriver
Measuring tape
Masking Tape
Clean cloth or soft paper towel
Felt pen or grease pencil
Hair dryer or heat gun
T45 Bit Torx ou 7/32" clé Allen
Mètre ruban
Crayon à feutre ou crayon à graisse
Tournevis #2 phillips
Ruban adhésif
Chiffon propre ou une serviette en papier
Sèche-cheveux ou pistolet thermique
Installation Instructions
Instructions d'installation

INSTALLATION

Ensure the vehicle is clean and completely dry before installation.
This product uses a 3M adhesive that requires installation and curing
temperatures of 15° to 43°C (60° to 110°F) for 1 hr to develop maximum
adhesion to the hood surface. Failure to install this product at the proper
temperature or allow adequate curing time before use is not covered under
warranty.

CARE

Hand clean the protector using a mild soap and water solution or plastic
cleaner only.
Avoid automatic car-wash equipment where a brush and/or soft cloth may
come in contact with the hood protector. Touch-less style automatic car-
wash equipment is less likely to harm the hood protector.

SERVICE

Periodically check to confirm the protector is securely attached to the hood.

WARNINGS

Do not pull/push on the protector when opening/ closing the hood.

NOTE

On some vehicles it may be necessary to adjust the hood bumpers and/or
latch for proper clearance.
INSTALLATION
S'assurer que le véhicule est propre et complètement sec avant
l'installation
Ce produit utilise un adhésif 3M qui exige l'installation et des températures
de durcissement de 15 ° à 43 ° C (60 ° à 110 ° F) pendant 1 heure pour
développer une adhérence maximale à la surface du capot. Ne pas installer
ce produit à la bonne température ou laisser le temps de séchage adéquat
avant utilisation n'est pas couvert par la garantie.
SOINS
Main nettoyer le protecteur en utilisant un savon doux et de l'eau ou un
nettoyant plastique seulement.
Évitez l'équipement automatique de lavage automobile où une brosse et /
ou un chiffon doux entrent en contact avec le protecteur de la hotte.
Équipements de lavage automobile automatique Touchez-moins de style
est moins susceptible de nuire à la protection de la hotte.
SERVICE
Vérifiez périodiquement pour confirmer le protecteur est solidement fixé à la
hotte.
MISES EN GARDE
Ne tirez pas / push sur le protecteur lors de l'ouverture / fermeture du
capot.
REMARQUE
Sur certains véhicules, il peut être nécessaire d'ajuster le pare-chocs du
capot et / ou de verrouillage pour un dégagement adéquat.
TG 23A14
GMC Sierra 1500 2014-17
NOTES / Remarques

In place of the T45 Torx bit, a 7/32" size Allen key will
work.

Do not use a power drill to turn in either the Torx head
screws or the Phillips head screws.

Use caution to not over-torque any of the screws.

À la place du trépan Torx T45, une clé Allen de 7/32
"fonctionnera.

N'utilisez pas de perceuse pour tourner les vis à tête
Torx ou les vis à tête cruciforme.

Faites attention de ne pas trop serrer les vis.
Rev0.May 2, 2017
TG 23A14
Page 1 of 6
