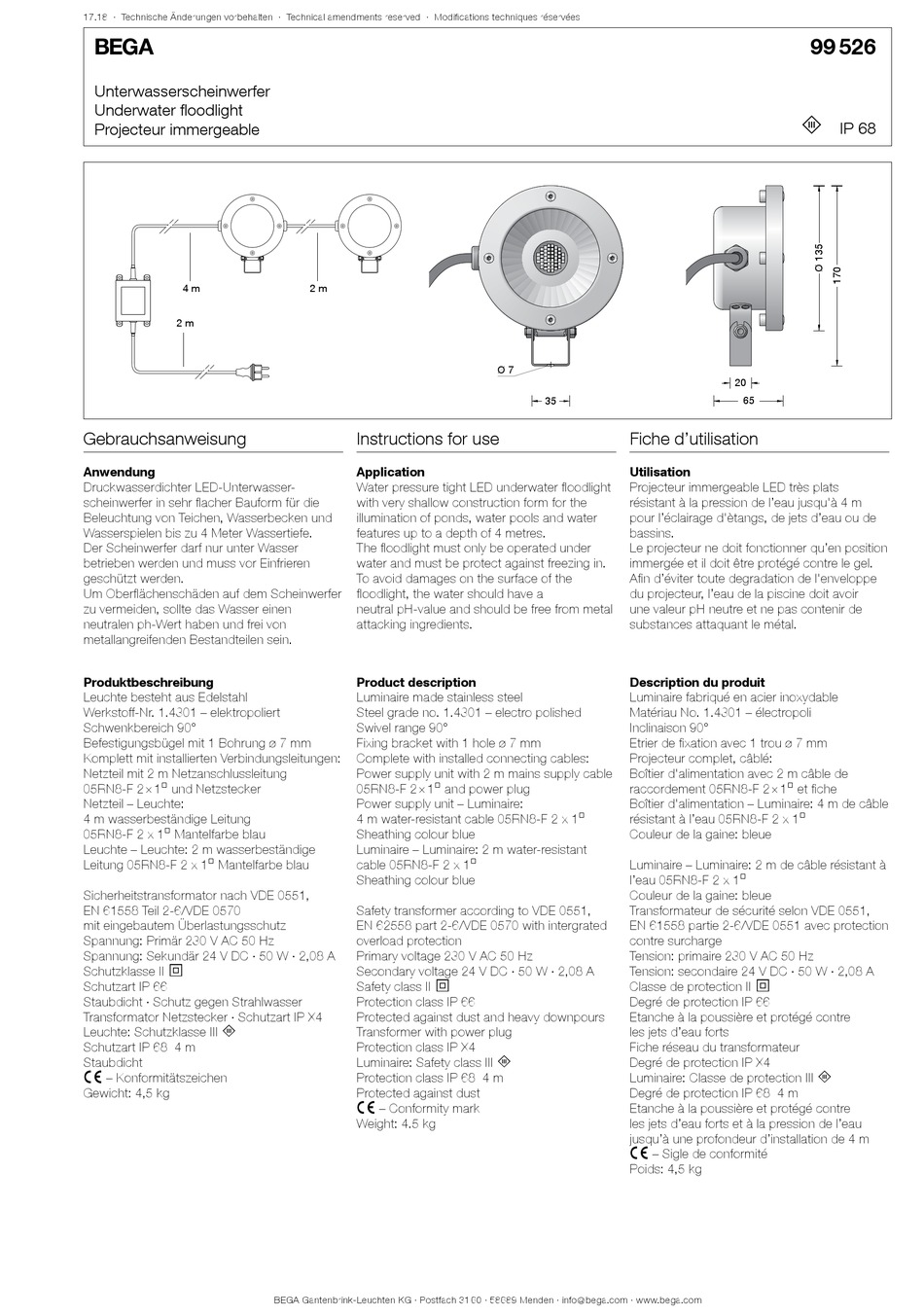

BEGA 99 526 Instructions For Use

17.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Unterwasserscheinwerfer
Underwater floodlight
Projecteur immergeable
4 m
2 m
Gebrauchsanweisung
Anwendung
Druckwasserdichter LED-Unterwasser-
scheinwerfer in sehr flacher Bauform für die
Beleuchtung von Teichen, Wasserbecken und
Wasserspielen bis zu 4 Meter Wassertiefe.
Der Scheinwerfer darf nur unter Wasser
betrieben werden und muss vor Einfrieren
geschützt werden.
Um Oberflächenschäden auf dem Scheinwerfer
zu vermeiden, sollte das Wasser einen
neutralen ph-Wert haben und frei von
metallangreifenden Bestandteilen sein.
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff-Nr. 1.4301 – elektropoliert
Schwenkbereich 90°
Befestigungsbügel mit 1 Bohrung ø 7 mm
Komplett mit installierten Verbindungsleitungen:
Netzteil mit 2 m Netzanschlussleitung
05RN8-F 2 × 1@ und Netzstecker
Netzteil – Leuchte:
4 m wasserbeständige Leitung
05RN8-F 2 x 1@ Mantelfarbe blau
Leuchte – Leuchte: 2 m wasserbeständige
Leitung 05RN8-F 2 x 1@ Mantelfarbe blau
Sicherheitstransformator nach VDE 0551,
EN 61558 Teil 2-6/VDE 0570
mit eingebautem Überlastungsschutz
Spannung: Primär 230 V AC 50 Hz
Spannung: Sekundär 24 V DC · 50 W · 2,08 A
Schutzklasse II 2
Schutzart IP 66
Staubdicht · Schutz gegen Strahlwasser
Transformator Netzstecker · Schutzart IP X4
Leuchte: Schutzklasse III 3
Schutzart IP 68 4 m
Staubdicht
c – Konformitätszeichen
Gewicht: 4,5 kg
2 m
Instructions for use

Application

Water pressure tight LED underwater floodlight
with very shallow construction form for the
illumination of ponds, water pools and water
features up to a depth of 4 metres.
The floodlight must only be operated under
water and must be protect against freezing in.
To avoid damages on the surface of the
floodlight, the water should have a
neutral pH-value and should be free from metal
attacking ingredients.

Product description

Luminaire made stainless steel
Steel grade no. 1.4301 – electro polished
Swivel range 90°
Fixing bracket with 1 hole ø 7 mm
Complete with installed connecting cables:
Power supply unit with 2 m mains supply cable
05RN8-F 2 × 1@ and power plug
Power supply unit – Luminaire:
4 m water-resistant cable 05RN8-F 2 x 1@
Sheathing colour blue
Luminaire – Luminaire: 2 m water-resistant
cable 05RN8-F 2 x 1@
Sheathing colour blue
Safety transformer according to VDE 0551,
EN 62558 part 2-6/VDE 0570 with intergrated
overload protection
Primary voltage 230 V AC 50 Hz
Secondary voltage 24 V DC · 50 W · 2,08 A
Safety class II 2
Protection class IP 66
Protected against dust and heavy downpours
Transformer with power plug
Protection class IP X4
Luminaire: Safety class III 3
Protection class IP 68 4 m
Protected against dust
c – Conformity mark
Weight: 4.5 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 7
35
Fiche d'utilisation
Utilisation
Projecteur immergeable LED très plats
résistant à la pression de l'eau jusqu'à 4 m
pour l'éclairage d'ètangs, de jets d'eau ou de
bassins.
Le projecteur ne doit fonctionner qu'en position
immergée et il doit être protégé contre le gel.
Afin d'éviter toute degradation de l'enveloppe
du projecteur, l'eau de la piscine doit avoir
une valeur pH neutre et ne pas contenir de
substances attaquant le métal.
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301 – électropoli
Inclinaison 90°
Etrier de fixation avec 1 trou ø 7 mm
Projecteur complet, câblé:
Boîtier d'alimentation avec 2 m câble de
raccordement 05RN8-F 2 × 1@ et fiche
Boîtier d'alimentation – Luminaire: 4 m de câble
résistant à l'eau 05RN8-F 2 x 1@
Couleur de la gaine: bleue
Luminaire – Luminaire: 2 m de câble résistant à
l'eau 05RN8-F 2 x 1@
Couleur de la gaine: bleue
Transformateur de sécurité selon VDE 0551,
EN 61558 partie 2-6/VDE 0551 avec protection
contre surcharge
Tension: primaire 230 V AC 50 Hz
Tension: secondaire 24 V DC · 50 W · 2,08 A
Classe de protection II 2
Degré de protection IP 66
Etanche à la poussière et protégé contre
les jets d'eau forts
Fiche réseau du transformateur
Degré de protection IP X4
Luminaire: Classe de protection III 3
Degré de protection IP 68 4 m
Etanche à la poussière et protégé contre
les jets d'eau forts et à la pression de l'eau
jusqu'à une profondeur d'installation de 4 m
c – Sigle de conformité
Poids: 4,5 kg
99 526
3
IP 68
20
65
