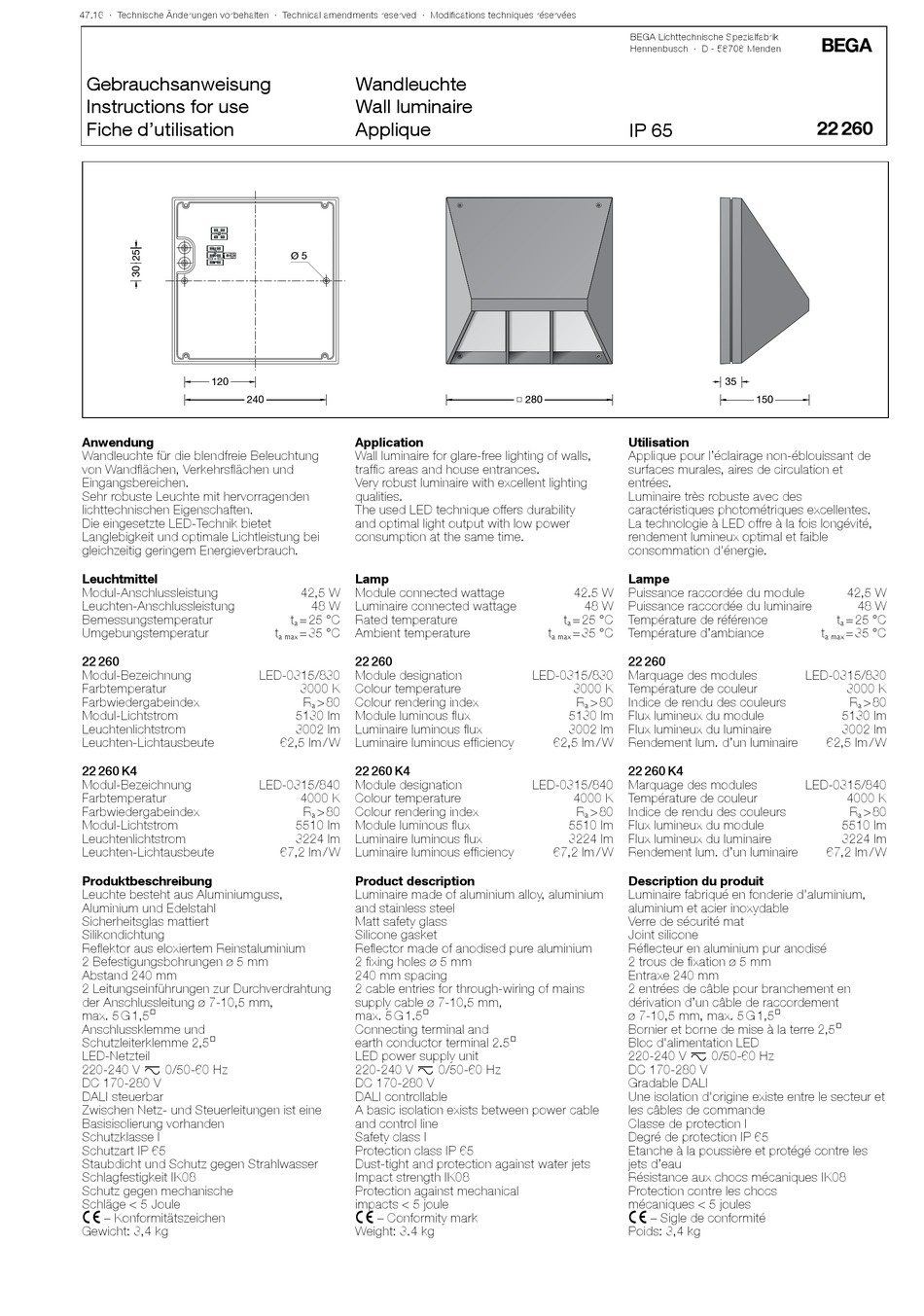

BEGA 22 260 Instructions For Use

47.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
120
240
Anwendung
Wandleuchte für die blendfreie Beleuchtung
von Wandflächen, Verkehrsflächen und
Eingangsbereichen.
Sehr robuste Leuchte mit hervorragenden
lichttechnischen Eigenschaften.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
22 260
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
22 260 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mattiert
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 5 mm
Abstand 240 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Gewicht: 3,4 kg
Wandleuchte
Wall luminaire
Applique
Ø 5
Application
Wall luminaire for glare-free lighting of walls,
traffic areas and house entrances.
Very robust luminaire with excellent lighting
qualities.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
42,5 W Module connected wattage
48 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
22 260
LED-0315/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
5130 lm Module luminous flux
3002 lm Luminaire luminous flux
62,5 lm / W Luminaire luminous efficiency
22 260 K4
LED-0315/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
5510 lm Module luminous flux
3224 lm Luminaire luminous flux
67,2 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Matt safety glass
Silicone gasket
Reflector made of anodised pure aluminium
2 fixing holes ø 5 mm
240 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Weight: 3.4 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
□ 280
Utilisation
Applique pour l'éclairage non-éblouissant de
surfaces murales, aires de circulation et
entrées.
Luminaire très robuste avec des
caractéristiques photométriques excellentes.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
42.5 W Puissance raccordée du module
48 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
22 260
LED-0315/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
5130 lm Flux lumineux du module
3002 lm Flux lumineux du luminaire
62,5 lm / W Rendement lum. d'un luminaire
22 260 K4
LED-0315/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
5510 lm Flux lumineux du module
3224 lm Flux lumineux du luminaire
67,2 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité mat
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 5 mm
Entraxe 240 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Poids: 3,4 kg
!
22 260
35
150
42,5 W
48 W
t = 25 °C
a
t = 35 °C
a max
LED-0315/830
3000 K
R > 80
a
5130 lm
3002 lm
62,5 lm / W
LED-0315/840
4000 K
R > 80
a
5510 lm
3224 lm
67,2 lm / W
