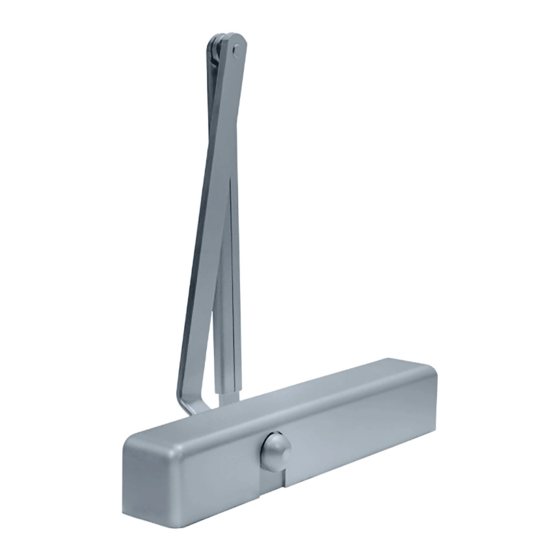

8616 T, JT, FT, TH, JTH, FTH
Mounting Index
Page 2 - Track Mount
Page 3 - Jamb Track Mount
Page 4 - Flush Transom
Tool List
Tape Measure
Center Punch/Hammer
3/16" Slotted Screw Driver
#3 Cross-Point Screw Driver
1/2" Wrench
7/16" Box Wrench
7/32" Drill Bit / Drill
1/4-20 Tap / Tap Holder
3/8" & 5/32" Drill Bit
2.5mm & 5mm & 6mm
Hex Wrench
Components/Componentes/Pièces
Door Closer
1
Cierrapuertas
Ferme-porte
Arm
2
Asidero de Plunger Abre Brazo
Prise de Plunger Ouvre le Bras
Dust Cap
3
Guarda polvos
Capuchon anti-poussière
Track
4
Riel
du rail
End Block
5
Tope Final
Bloc d'extrémité
Slide Shoe
6
Zoclo Deslizante
Sabot de glissière
Rubber Stop
7
Tope de goma
Butoir de caoutchouc
Indice de Montaje
Página 2 - Montaje Regular
Página 3 - Montaje Marco Superior
Página 4 - Montaje de Brazo Paralelo
Lista de Herramientas
Cinta métrica
Perforadora Central/Martillo
3/16" desarmador plano
Desarmador de Cruz del #3
Llave Inglesa de ½"
Llave Inglesa de Caja de 7/16"
Broca / Taladro del 7/32"
Canilla / Sostenedor de Canilla de ¼-20
Broca de 3/8" & 5/32"
Llave Inglesa Hex de
2.5mm & 5mm & 6mm
Flat Head Combo Screws
8
Tornillos de Cabeza Plana Combo
Vis combo à tête plate
Pinion Screw
9
Tornillos de Piñón
Vis Pignon
Cover
10
Cubierta
Boîtier
11
Slide Shoe Screw
Tornillos Zoclo Deslizante
Vis Sabot de glissière
Index du Montage
Page 2 - Régulier
Page 3 - Sur le Linteau
Page 4 - Bras Parallèle
Liste des outils
Ruban à mesurer
Pointeau / Marteau
Tournevis à fente 3/16"
Tourne-vis à pointes croisées #3
Clé 1/2"
Clé polygonale 7/16"
Clé à molettes 10"
Perceuse / Mèche 7/32"
Taraud 1/4-20
Mèches 3/8" & 5/32"
Clé hexagonale
2.5mm & 5mm & 6mm
Optional Components
Componentes Opcionales
Pièces facultatives
Hold Open Mechanism
12
Mecanismo de retenciÓn
Mécanisme de retenue (HO)
Plates
13
Placa
Plaques
(BP86T, BP86TFC)
(BP86, BP86FC)
Full Cover
14
Cubierta Completa
Boîtier complet
INSPK NO. 08279600 Rev.01/09
08279601
PAGE
INS NO.
1 of 7
01/09
Rev.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Dorma 8616 T
Summary of Contents for Dorma 8616 T
- Page 1 8616 T, JT, FT, TH, JTH, FTH Mounting Index Indice de Montaje Index du Montage Página 2 - Montaje Regular Page 2 - Régulier Page 2 - Track Mount Página 3 - Montaje Marco Superior Page 3 - Sur le Linteau Page 3 - Jamb Track Mount Página 4 - Montaje de Brazo Paralelo...
- Page 2 TRACK MOUNT / MONTAJE PARA RIEL / MONTAGE DU RAIL (LH) (RH) (RH) MOUNT ON PULL SIDE OF DOOR Prepare door and frame using template 08279602. If using optional plate, see template 08279603. Prepare puerta y plantilla de usar de marco 08279602. Préparer la porte et le cadre à...
- Page 3 JAMB TRACK / MONTAJE PARA BATIENTE / MONTAGE SU RAIL SUR LE JAMBAGE (LH) (RH) MOUNT ON PULL SIDE OF DOOR Prepare door and frame using template 08279604. If using optional plate, see template 08279605. Prepare puerta y plantilla de usar de marco 08279604. Préparer la porte et le cadre à...
- Page 4 FLUSH TRANSOM / TRAVESAñO A RAS / MONTAGE ENCASTRé, PORTE ET JAMBAGE (RH) (LH) (LH) HINGE ON OPPOSITE SIDE OF MOUNT ON PUSH SIDE OF DOOR DOOR Prepare door and frame using template 08279606. Prepare puerta y plantilla de usar de marco 08279606. Préparer la porte et le cadre à...
- Page 5 HOLD OPEN UNITS ONLY, UNIDADES CON RETENCIóN úNICAMENTE, MODÈLE A CRAN D'ARRÈT SEULEMENT NOTE: HOLD OPEN MECHANISM AND SLIDE SHOE MUST BE INSTALLED WITH ARROWS POINTING AWAY FROM THE DOOR HINGES. (ARROWS ARE STAMPED ON SLIDE SHOE & HOLD OPEN MECHANISM) NOTA: EL MECANISMO DE RETENCIÓN Y EL ZOCLO DESLIZANTE DEBEN SER INSTALADOS CON LAS FLECHAS APUNTANDO HACIA FUERA DE LAS BISAGRAS DE LA PUERTA.
- Page 6 Technical Notes: CAUTION: Sex nuts are required for attachment of components to unreinforced, wood or plastic faced composite type fire doors, unless an alternative method is identified in the individual door manufacturer's listings Make sure door efficiently operates prior to installing closer. When installing observe arm attachment closely.
- Page 7 BACKCHECK POSITIONING DO NOT REMOVE VALVES NO REMUEVA LAS VALVULAS. NE PAS RETIRER LES SOUPAPES TRACK ULC LABELED UNITS ONLY Door Width SOLO UNIDADES CON ETIQUETA ULC Ancho de la Puerta Spring Size Adjuster Full Turns UNITÉS HOMOLOGUÉES ULC SEULEMENT Tamaño del Resorte Largeur de la porte Ajuste con Vueltas Completas...
