Liste Des Pièces - Summit Treestands Swiftstep SU82090 Manual

3

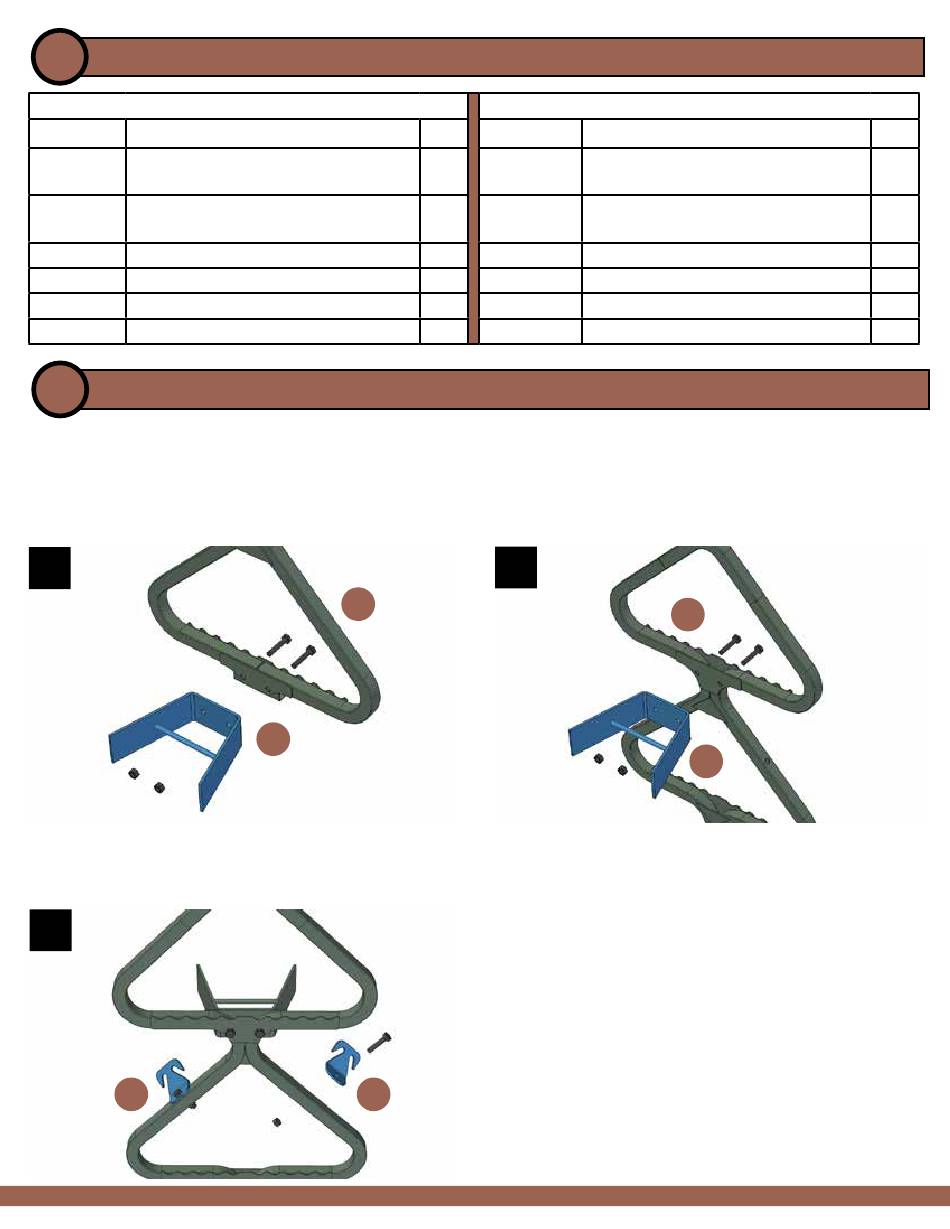

LISTE DES PIÈCES
CONTENU DE LA BÔITE
PN DESCRIPTION
82090.100 A - SECTION D'ÉCHELLE
82090.200 B - RENFORT POUR L'ARBRE
82090.300 C - TAQUET POUR COURROIE
4
ASSEMBLAGE
1. Placez le renfort pour l'arbre (item B) sur la partie inférieure de la section du poteau (item A) et attachez-le avec 2 boulons de
4,4 centimètres et des écrous de blocage. Voir la figure 1.
2. Placez le renfort pour l'arbre (item B) sur la plus haute marche de la section d'échelle (item A) et attachez-le avec 2 boulons
de 4,4 centimètres et des écrous de blocage. Voir la figure 2.
Note: Assurez-vous que tous les renforts pour l'arbre font face dans la même direction.
Répétez pour toutes les sections d'échelle.
1
3. Placez le taquet pour courroie (item C) sur la partie supérieure du tube de la section d'échelle et attachez-le avec 1 boulon de
3,8 centimètres et un écrou de blocage. Voir la figure 3.
Note: Le ''T'' du renfort pour courroie devrait être en direction de l'arbre tel qu'illustré.
Répétez pour les deux côtés et pour toutes les sections d'échelle.
3
C
PG 12
QTY
4
8
8
A
B
C
POCHETTE DE LA QUINCAILLERIE
PN DESCRIPTION
82090.985 COURROIE DE 2,5 CENTIMÈTRES AVEC
BOUCLE À CAME
82090.990 COURROIE COURTE DE 2,5 CEN-
TIMÈTRES AVEC BOUCLE À CAME
SU18191-16 DVD DE SÉCURITÉ
3,8 CM BOULON
4,4 CM BOULON
ÉCROU DE BLOCAGE
2
Appellez le 800-353-0634 ou visitez le site web à l'adresse http://www.
summitstands.com/contactus/ si vous avez des questions.
Toutes les images sont des représentations visuelles. Tous les tissus, la
peinture et les accessoires peuvent changés en tout temps.
Le poids net des produits est approximatif.
A
B
www.summitstands.com
QTY
3
3
1
8
8
16
