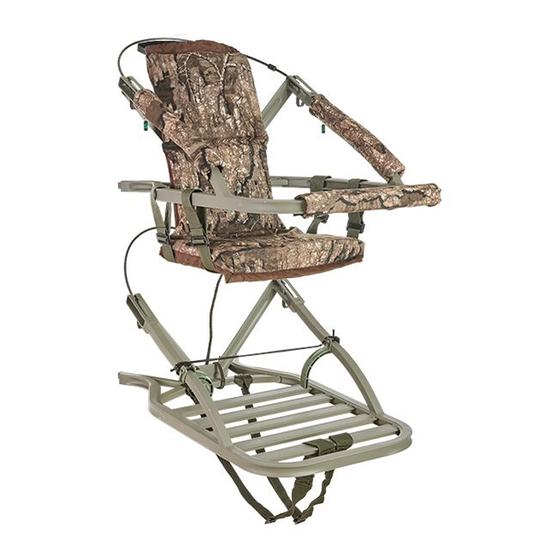

Summit Viper Ultra SD
Treestand
© 2016 Summit Treestands, LLC | 715 Summit Dr. Decatur, AL 35601
READ, FOLLOW AND UNDERSTAND ALL WRITTEN AND VIDEO WARNINGS AND INSTRUCTIONS BEFORE USE. INSPECT ALL EXPIRATION TAGS
PRIOR TO EACH USE. IF YOU DON'T COMPLETELY UNDERSTAND SAFE AND PROPER USE OF THE FULL BODY FALL ARREST HARNESS
SYSTEM (FBFAHS) OR TREESTAND, HUNT FROM THE GROUND! FAILURE TO FOLLOW ALL WARNINGS AND INSTRUCTIONS LISTED COULD
RESULT IN SERIOUS INJURY OR DEATH! IT IS REQUIRED THAT YOU WATCH AND UNDERSTAND THE DVD SUPPLIED WITH THIS PRODUCT &
THOSE SAFETY WARNINGS AND INSTRUCTIONS POSTED AT: www.summitstands.com/safety-videos
WHEN HUNTING FROM A TREESTAND, FALLS CAN OCCUR ANY TIME AFTER LEAVING THE GROUND! ANY FALL CAN CAUSE SERIOUS INJURY
OR DEATH! THE USE OF A FULL BODY FALL ARREST HARNESS SYSTEM (FBFAHS) IS REQUIRED WHEN USING ANY TREESTAND. IF FBFAHS IS
NOT PRESENT, HUNT FROM GROUND LEVEL!
THE USE OF THIS PRODUCT REQUIRES THE USE OF A FULL BODY FALL ARREST HARNESS SYSTEM (FBFAHS). THE FBFAHS MUST BE USED
AND ATTACHED TO THE TREE PRIOR TO GAINING ENTRY UPON THE TREESTAND PLATFORM, AND SHOULD BE WORN AND ATTACHED TO THE
TREE AT ALL TIMES WHILE USING THE TREESTAND UNTIL SAFELY BACK AT GROUND LEVEL. READ AND FOLLOW ALL INSTRUCTIONS THAT
WERE PROVIDED WITH YOUR FBFAHS.
DO NOT USE THIS PRODUCT UNTIL YOU UNDERSTAND SAFE AND PROPER USE. READ AND FOLLOW ALL INSTRUCTIONS AND WARNINGS
PRIOR TO EACH USE!
ALWAYS INSPECT THE TREESTAND, ALL WEBBING AND THE FBFAHS FOR ANY SIGN OF DAMAGE OR WEAR PRIOR TO EACH USE! IF ANY SIGN
OF DAMAGE OR WEAR IS PRESENT OR A TAG HAS EXPIRED FROM THE DATE STATED, DISCONTINUE USE IMMEDIATELY AND HUNT FROM THE
GROUND.
ALWAYS WEAR A FBFAHS THAT MEETS STRINGENT, INDUSTRY STANDARDS RECOGNIZED BY THE TMA. WEAR A FBFAHS EVERY TIME YOU
LEAVE THE GROUND, INCLUDING ASCENDING OR DESCENDING. SINGLE BELT STRAPS AND CHEST HARNESSES ARE NO LONGER ALLOWED
AND SHALL NOT BE USED! FAILURE TO USE A FBFAHS COULD RESULT IN SERIOUS INJURY OR DEATH!
THE LENGTH OF THE HARNESS TETHER SHALL BE MINIMIZED AT ALL TIMES. IT SHALL BE ADJUSTED SO THAT IT IS ABOVE THE HEAD WITH
NO SLACK (OR SNUG) IN THE SEATED POSITION AND YOU SHALL HAVE MINIMUM AMOUNT OF SLACK POSSIBLE WHEN CLIMBING. FAILURE TO
DO SO MAY RESULT IN SUSPENSION WITHOUT THE ABILITY TO RECOVER TO YOUR TREESTAND. BE AWARE OF HAZARDS ASSOCIATED WITH
HANGING SUSPENDED IN A FBFAHS AND THE FACT THAT PROLONGED SUSPENSION IN A HARNESS MAY BE FATAL.
ALWAYS NOTIFY SOMEONE OF YOUR HUNTING LOCATION IN CASE OF AN EMERGENCY. IF OTHERS ARE NOT AWARE OF YOUR HUNTING
LOCATION AND COMMUNICATION EFFORTS ARE UNSUCCESSFUL, YOU MUST HAVE A PERSONAL PLAN FOR RECOVERY/ESCAPE BEFORE
YOU ASCEND THE TREE - PROLONGED SUSPENSION IN A HARNESS CAN BE FATAL. IT IS IMPORTANT TO EXERCISE THE LEGS BY PUSHING
AGAINST THE TREE OR DOING OTHER FORMS OF CONTINUOUS LEG EXERCISES TO AVOID BLOOD POOLING WHILE BEING SUSPENDED.
HUNTERS WITH VARYING DEGREES OF PHYSICAL FITNESS MAY REQUIRE DIFFERENT PLANS TO RECOVER/ESCAPE IN ORDER TO AVOID
EFFECTS OF PROLONGED SUSPENSION. HAVE A PERSONAL PLAN AND PRACTICE IT IN THE PRESENCE OF A RESPONSIBLE ADULT BEFORE
LEAVING THE GROUND. NO ESCAPE/RECOVERY PLAN WILL WORK FOR EVERY HUNTER ON EVERY TREE IN EVERY CIRCUMSTANCE. ONLY
YOU CAN DETERMINE THE BEST RECOVERY/ESCAPE PLAN FOR YOUR HUNTING SITUATION AND YOU MUST HAVE A RECOVERY/ESCAPE PLAN
FOR YOUR SITUATION BEFORE LEAVING THE GROUND. HUNT FROM GROUND WHEN SELF-RECOVERY/ESCAPE ABILITY IS ABSENT.
IF THERE ARE ANY QUESTIONS OR CONCERNS WITH INSTRUCTIONS, WARNINGS, OR PROPER USE "STOP" AND CONTACT THE
MANUFACTURER. DO NOT USE UNLESS YOU FULLY UNDERSTAND SAFE AND PROPER USE. MAINTAIN ALL WARNINGS, INSTRUCTIONS, AND
DVD(S) FOR LATER REVIEW AS NEEDED, FOR INSTRUCTION USAGE TO ANYONE BORROWING YOUR STAND/FBFAHS OR TO PASS ON WHEN
SELLING THESE ITEMS. USE ALL SAFETY DEVICES PROVIDED WITH YOUR TREESTAND AND FBFAHS.
NEVER USE THE FBFAHS OR TREESTAND WHILE FEELING ILL, NAUSEOUS OR DIZZY, OR IF YOU HAVE PRIOR MEDICAL CONDITIONS THAT
COULD CAUSE A PROBLEM, THAT IS, HEART CONDITION, JOINTS THAT LOCK-UP, SPINAL FUSIONS, ETC OR IF YOU ARE NOT WELL RESTED.
NEVER USE THIS PRODUCT OR FBFAHS UNDER THE INFLUENCE OF DRUGS, ALCOHOL, OR PRESCRIPTION MEDICATION. THIS INCLUDES
MANY TYPES OF COLD & FLU MEDICATIONS PURCHASED OVER THE COUNTER AT THE PHARMACY. ALWAYS CONSULT WITH YOUR PHYSICIAN
ABOUT PRESCRIPTION MEDICATIONS, OVER-THE-COUNTER MEDICATIONS AND YOUR PHYSICAL ABILITY WHILE USING ANY TYPE OF
MEDICATIONS PRIOR TO USING THIS PRODUCT.
DO NOT USE THIS PRODUCT UNLESS YOU ARE IN GOOD PHYSICAL CONDITION WITHOUT ANY PHYSICAL LIMITATIONS AND HAVE BEEN FULLY
RESTED THE NIGHT BEFORE. ALWAYS CONSULT WITH A MEDICAL PHYSICIAN BEFORE USING THIS PRODUCT TO ENSURE SAFE AND ABLE USE
OF THIS PRODUCT.
DO NOT USE THIS PRODUCT IF YOU HAVE ANY HISTORY OF A HEART CONDITION OR PULMONARY ISSUES WITHOUT CONSULTING WITH YOUR
PHYSICIAN FOR SAFE AND PROPER USE OF THIS PRODUCT.
NEVER USE TREESTAND OR FBFAHS DURING INCLEMENT WEATHER SUCH AS RAIN, LIGHTNING, WINDSTORMS, SNOW, HAIL, SLEET OR ICY
CONDITIONS. IF ANY OF THESE CONDITIONS ARE PRESENT, SAFELY CLIMB DOWN AND END YOUR HUNT. IF ANY SIGN OF BAD WEATHER IS
MOVING INTO YOUR LOCATION, SAFELY CLIMB DOWN OR DO NOT CLIMB UP INTO ANY TREESTAND.
NEVER HURRY WHEN INSTALLING, USING, OR REMOVING THIS PRODUCT. HURRYING CAUSES ACCIDENTS WHICH MAY CAUSE SERIOUS
INJURY OR DEATH!
PH#: (800) 353-0634 | www.summitstands.com
WARNING
!
FAILURE TO READ AND FOLLOW ALL MANUFACTURER'S
WARNINGS AND INSTRUCTIONS CONSTITUTES A MISUSE OF THIS
PRODUCT AND COULD RESULT IN SERIOUS INJURY OR DEATH!!
FORM# Viper Ultra SD - 3/2016

Advertisement

loading
Need help?

Need help?

Do you have a question about the Viper Ultra SD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Summit Treestands Viper Ultra SD

  • Page 1 Summit Viper Ultra SD Treestand WARNING © 2016 Summit Treestands, LLC | 715 Summit Dr. Decatur, AL 35601 PH#: (800) 353-0634 | www.summitstands.com FAILURE TO READ AND FOLLOW ALL MANUFACTURER’S WARNINGS AND INSTRUCTIONS CONSTITUTES A MISUSE OF THIS PRODUCT AND COULD RESULT IN SERIOUS INJURY OR DEATH!! •...
  • Page 2 • NEVER USE A TREESTAND ON A DEAD, LEANING, DISEASED, LOOSE BARKED TREE, ON A UTILITY POLE OR ON TREES THAT HAVE ANY OBSTRUCTIONS (SUCH AS KNOTS OR LIMBS) THAT MAY LIMIT TREESTAND USE OR STABILITY! NEVER RELY ON A TREE BRANCH FOR SUPPORT OR AS A STEP! NEVER USE ON ANY TYPE OF TREE THAT HAS OBSTRUCTIONS THAT MAY LIMIT TREESTAND USE OR CAUSE INSTABILITY OF THE TREESTAND.
  • Page 3 Weight Limits: (includes hunter’s weight PLUS weight of all gear carried into the treestand) DO NOT EXCEED THESE WEIGHT LIMITS! 300 lb Rated Stands: SU81543 - VIPER ULTRA SD STAND / COMPONENT WARNING LABELS (FOR REFERENCE ONLY) WARNING DO NOT REMOVE ANY WARNING LABELS FROM...
  • Page 4 PARTS LIST BOX CONTENTS (ALL MODELS) ACCESSORY PACKET (ALL MODELS) YOUR BOX WILL CONTAIN THE FOLLOWING: DESCRIPTION FOOT PLATFORM SU18195-A FULL BODY FALL ARREST HARNESS SYSTEM SEAT PLATFORM - (FBFAHS) FOAM SEAT (ASSEMBLY MAY BE REQUIRED) SU10915 SUMMIT DECAL STYLE AND CAMO MAY VARY SU18192-16 WRITTEN HARNESS INSTRUCTIONS CLIMBING CABLES (PAIR) SU18191-16 SAFETY AND INSTRUCTIONAL DVD...
  • Page 5 ASSEMBLY SEAT Your foam seat must be attached to the climber platform before use. The straps and buckles are attached and buckled on the bottom of the seat from the factory. Please unbuckle before proceeding. 1. Place your seat platform on a flat surface with the rear “V” brace facing up.
  • Page 6 BACKPACK STRAPS 1. Wrap the buckle end of the 2” wide V strap around the 2” WIDE first platform rung as shown in figure 7. Push the straps STRAP and buckles through the loop to create a cinch knot as (PN SU40274) shown in figure 8.
  • Page 7 FOOTREST (Installation is made easier by the use of a powered screwdriver) 1. Insert the Footrest Bracket into the perimeter tube as shown in figure 12. This bracket should be placed between the first and second rung from the front of the platform. 2.
  • Page 8 ATTACHMENT TO THE TREE WARNING CABLE BRACKET Read, understand and follow ALL warnings and instructions for the Full Body Fall Arrest Harness System (FBFAHS) before leaving the ground!! 1. Attach the foot platform to the tree first. To do this, pull down and hold the QuickDraw cable spring as shown in figure 19.
  • Page 9 UMBILICAL CORD WARNING It is required that the seat and foot platforms MUST BE attached to each other with the umbilical cord, as shown in figure 25 and figure 26 before climbing. The included umbilical cord attaches the seat platform to the foot platform.
  • Page 10 CLIMBING UP / USE / CLIMBING DOWN (CLOSED FRONT STANDS) CLIMBING UP WITH YOUR NEW STAND WARNING At this point IT IS MANDATORY AND REQUIRED that you attach your FBFAHS to the tree and remain connected at all times after leaving the ground.
  • Page 11 CLIMBING UP WITH YOUR NEW STAND (continued) 4. To begin climbing, raise your seat platform up to just below waist height and grasp the upright arms very firmly as shown in figure 31. 5. With all of your weight back on the padded bar, or in the seat on the 180 model, disengage the foot platform by lifting as shown in figure 32.
  • Page 12 PRODUCT USE WARNING WARNING ALWAYS position the FBFAHS to minimize the NEVER DISCONNECT FROM YOUR FBFAHS OR amount of slack in the safety line or tree strap. SAFETY LINE ONCE YOU LEAVE THE GROUND!! 1. When you get to your hunting height (do not climb higher than 15 feet; it is unnecessary and unadvisable) and you have assured that your treestand is level, position your seat platform slightly below waist level.
  • Page 13 CLIMBING DOWN WARNING NEVER DISCONNECT FROM YOUR FBFAHS OR SAFETY LINE ONCE YOU LEAVE THE GROUND!! 1. Reattach your foot platform to your feet. Back your heel into the bungee heel cord (figure 36) then slide your boot under the RapidClimb stirrup. Make sure that your boot is secure under the stirrup as shown in figure 37.
  • Page 14 NESTING STANDS FOR BACKPACKING CLOSED OR OPEN FRONT - NON FOLDING - EXCLUDING OPENSHOT Your treestand is designed to “nest” together as one unit making it easy to transport. Viper Model shown, others similar. 1. Untie the umbilical cord from the seat climber and wrap it around the platform yolk several times to secure it. 2.
  • Page 15 Summit Treestands have the highest structural integrity by design, material selection and manufacturing techniques, but as its owner, only your continued care will assure trouble free performance. When the above-mentioned guidelines are followed, your Summit Treestand will provide years of successful hunting.
  • Page 16 (A) Warranty Summit Treestands, LLC (Summit) warrants to the original retail purchaser that all products manufactured by it are free from defects in material and manufacture at the time of shipment for sixty (60) months from the date of purchase. Summit will replace any part found defective if the unit claimed to be defective shall be returned to Summit, postage prepaid, within the warranty period.
  • Page 17 Summit Viper Ultra SD Mirador Auto-Grimpant AVERTISSEMENT © 2016 Summit Treestands, LLC | 715 Summit Dr. Decatur, AL 35601 PH#: (800) 353-0634 | www.summitstands.com NE PAS LIRE ET NE PAS SUIVRE LES AVERTISSEMENTS ET LES INSTRUCTIONS DU MANUFACTURIER CONSTITUE UNE MAUVAISE UTILISATION DU PRODUIT ET PEUT ENTRAÎNER...
  • Page 18 • N’UTILISEZ JAMAIS UN MIRADOR SUR UN ARBRE MORT, UN ARBRE PENCHÉ OU MALADE, UN ARBRE AVEC UNE ÉCORCE QUI SE DÉTACHE, UN POTEAU D’UTILITÉ PUBLIQUE OU SUR DES ARBRES QUI ONT DES OBSTRUCTIONS (TELS QUE DES NOEUDS OU DES BRANCHES) QUI AURONT POUR EFFET DE LIMITER L’UTILISATION DU MIRADOR! NE VOUS FIEZ JAMAIS À...
  • Page 19 Limite de poids (comprend le poids du chasseur et de l’équipement transporté sur le mirador) NE DÉPASSER PAS CETTE LIMITE! Évalué à 136 KG: SU81543 - VIPER ULTRA SD LES ÉTIQUETTES INDIQUANT LES AVERTISSEMENTS (POUR RÉFÉRENCE SEULEMENT) AVERTISSEMENT N’ENLEVEZ PAS LES ÉTIQUETTES INDIQUANT LES AVERTISSEMENTS OU LES ÉTIQUETTES INDIQUANT LES COMPOSANTES DES PRODUITS SUR LE MIRADOR!
  • Page 20 LISTE DES PIÈCES CONTENU DE LA BÔITE CONTENU DE LA POCHETTE DES ACCESSOIRES VOTRE BOÎTE CONTIENT LES ITEMS SUIVANTS: PLATE-FORME DESCRIPTION QUANTITÉ SIÈGE DU GRIMPEUR HARNAIS DE CORPS COMPLET AVEC SU18195-A SIÈGE – STYLE ET CAMOUFLAGE PEUVENT VARIER SYSTÈME D’ARRÊT DE CHUTE CÂBLES POUR GRIMPER (PAIRE) SU18007 CARTE DE GARANTIE SAC D’ACCESSOIRES...
  • Page 21 INSTALLATION SIÈGE SIÈGE Votre siège sera expédié séparément dans la boîte. Les courroies et les boucles sont attachées et bouclées à la manufacture dans le bas du siège. Débouclez avant de procéder. . Positionnez le siège à l’intérieur du cadre du siège du grimpeur. 2.
  • Page 22 COURROIES POUR SAC À DOS 1. Enroulez le bout de la boucle de la courroie en ‘V’ large COURROIE de 5 cm autour de l’échelon de la plateforme tel qu’illustré LARGE DE à la figure 7. Poussez les courroies et les boucles au travers 5,08 cm des boucles du câble afin de créer un nœud sanglé...
  • Page 23 APPUI-PIED SEULEMENT SUR LE MIRADOR VIPER ULTRA SD (L’installation est plus facile avec l’utilisation d’un tournevis électrique) 1. Insérez le support pour l’appui-pied dans le tube de contour tel qu’illustré à la figure 12. Ce support devrait être placé entre le premier et le deuxième barreau à...
  • Page 24 L’ATTACHEMENT À L’ARBRE SUPPORT DE CÂBLE AVERTISSEMENT Lisez, comprenez et suivez TOUS les avertissements et les instructions pour le harnais complet avec système d’arrêt de chute (HCCSAC) avant de quitter le sol!! 1. Premièrement, attachez la plateforme pour les pieds à l’arbre.
  • Page 25 CORDE D’ATTACHE AVERTISSEMENT Avant de monter, la plateforme pour le siège et celle pour les pieds DOIVENT être attachées ensemble avec le cordon ombilical tel qu’illustré aux figures 25 et 26. La corde d’attache (incluse) attache le siège du grimpeur à la plate-forme.
  • Page 26 MONTER / UTILISATION / DESCENDRE (PARTIE FRONTALE FERMÉE) GRIMPER AVEC VOTRE NOUVEAU MIRADOR AVERTISSEMENT Maintenant, IL EST OBLIGATOIRE ET REQUIS que vous attachiez votre HCCSAC à l’arbre et que vous restiez connecté en tout temps après avoir quitté le sol. Avant de monter, vous devez TOUJOURS vous référez aux instructions écrites et aux vidéos du HCCSAC pour une utilisation correcte et sécuritaire de votre HCCSAC.
  • Page 27 GRIMPER AVEC VOTRE NOUVEAU MIRADOR (suite) 5. Votre poids étant entièrement sur la barre coussinée désengagez la plateforme pour les pieds en la soulevant tel qu’illustré à la figure 32. Tirez la plateforme vers le haut et légèrement vers l’extérieur tout en pointant les orteils vers le bas. Ceci devrait détacher la plateforme pour les pieds de l’arbre.
  • Page 28 UTILISATION AVERTISSEMENT AVERTISSEMENT Placez TOUJOURS le HCCSAC de telle sorte que le NE VOUS DÉTACHER JAMAIS DE VOTRE HCCSAC OU montant de jeu dans la ligne de sécurité ou de la DE LA CORDE DE SÉCURITÉ À PARTIR DU MOMENT OÙ...
  • Page 29 DESCENDRE AVERTISSEMENT NE VOUS DÉTACHER JAMAIS DE VOTRE HCCSAC OU DE LA CORDE DE SÉCURITÉ À PARTIR DU MOMENT OÙ VOUS QUITTEZ LE SOL!! 1. Attachez de nouveau votre plateforme à vos pieds. Reculez votre talon jusqu’à ce qu’il atteigne la corde élastique (figure 36) puis, glissez votre chaussure sous l’étrier RapidClimb.
  • Page 30 TRANSPORTER SUR LE DOS PARTIE FRONTALE FERMÉE OU OUVERTE Votre mirador est conçu pour s’emboiter ensemble pour ne faire qu’une unité et ainsi faciliter son transport. Le modèle VIPER démontré, autres modèles similaires 1. Détachez la corde d’attache du siège du grimpeur et enroulez la autour de la plate-forme plusieurs fois pour la sécuriser. 2.
  • Page 31 CONSEILS Parfois, sur une écorce sèche, froide et dure, des bruits de frottement peuvent être produits par la friction des extrémités dentelées sur l’arbre. Ceci est causé par la force de friction. Ces bruits peuvent être éliminés de différentes façons. Premièrement, tout simplement repositionner légèrement votre plate-forme éliminera les bruits dans la plupart des cas.
  • Page 32 (A) Garantie La compagnie Summit Treestands, LLC (Summit) garantie à l’acheteur original que tous ses produits manufacturés sont sans défauts du matériel et de fabrication lors de l’expédition et ce pour soixante (60) mois à partir de la date d’achat. Summit remplacera toute pièce défectueuse si le module soi-disant défectueux est retourné...
