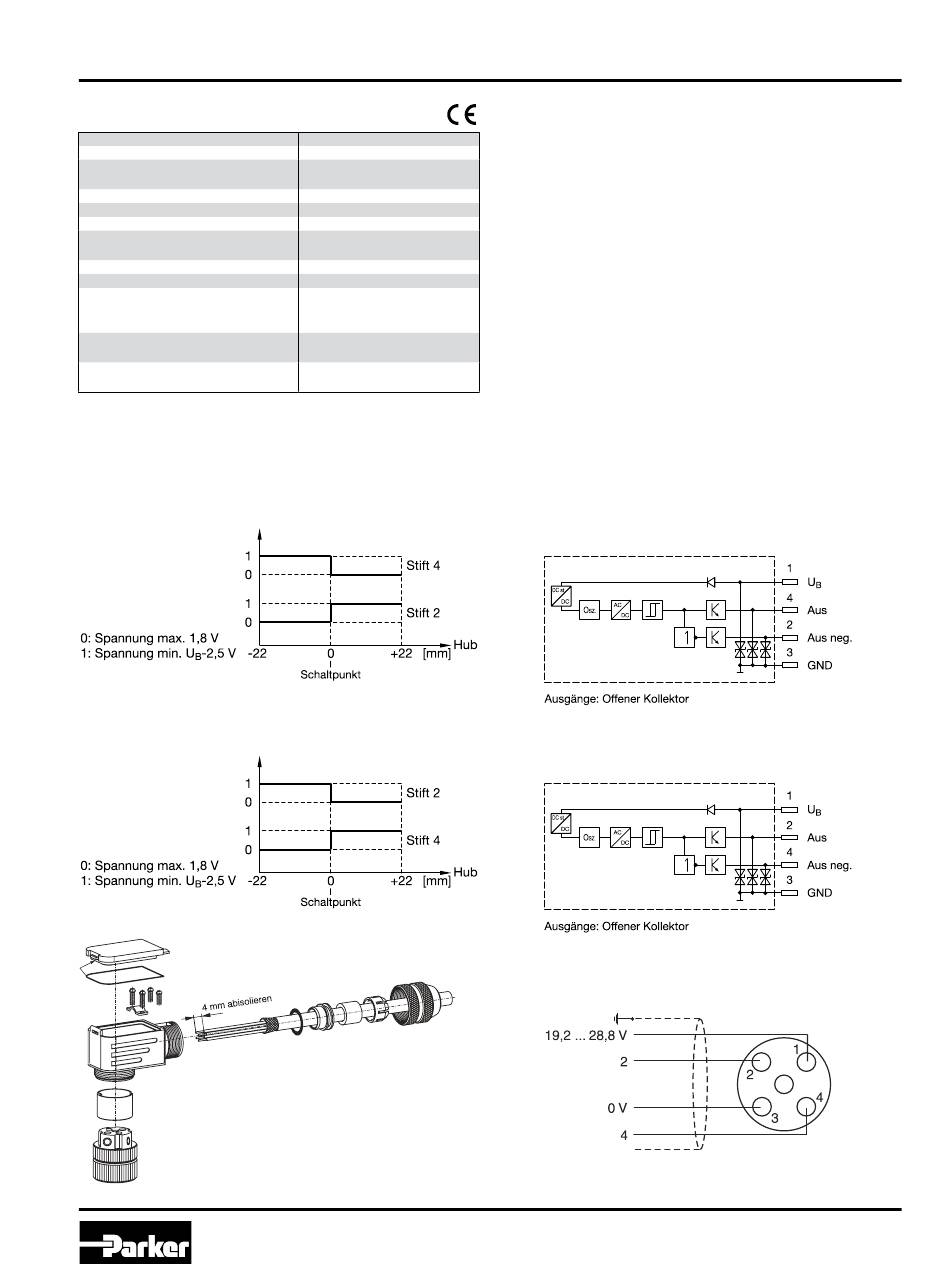

Parker 116942-01 Series Installation Manual

Bulletin HY11-5715-703
Installationshinweise
Technische Daten
Betriebsspannung
Toleranz Betriebsspannung
Restwelligkeit Betriebs-
spannung
Verpolungsschutz max.
Stromaufnahme ohne Last
Schalthysterese
Max. Ausgangsstrom je
Kanal, ohmsch
Umgebungstemperatur
Schutzart
CE-konform
Richtwert Mindestabstand zu
Wechselstrommagnet
Anschlussart
1)
Nur gewährleistet mit abgeschirmten Kabel und Leitungsdose
Hinweis: Benötigte Leckölwerte für DCV-Wegeventile für hydraulische
Schließsicherungen in Spritzgießmaschinen können bei Parker ange-
fragt werden (valveshcd@parker.com).
Typ 116942-01
Dieser Schalter dient zur Überwachung eines Schaltpunktes. Beim Erreichen des Schaltpunktes sperrt der Anschluss 4, dies entspricht einer
Öffnerfunktion. Gleichzeitig geht der Anschluss 2 in den Leitzustand über, dies entspricht einer Schließerfunktion.
Endschalter
Typ 116943-01
Dieser Schalter dient zur Überwachung eines Schaltpunktes. Beim Erreichen des Schaltpunktes sperrt der Anschluss 2, dies entspricht einer
Öffnerfunktion. Gleichzeitig geht der Anschluss 4 in den Leitzustand über, dies entspricht einer Schließerfunktion.
Endschalter
Installation
Leitungsdose M12x1 separat bestellen.
Bestellnr.: 5004109
HY11-5715-703 Stellungsschalter 116942-43.indd CM 10.09.15
[VDC] 24
[%] ±20
[%] ≤10
[V] 300
[mA] ≤20
[mm] <0,06
[mA] 250
[°C] -20 ... +85
IP65 nach EN 60529
EN 61000-4-2/EN 61000-4-4/
1)
EN 61000-4-6 /ENV 50140/
ENV 50204
[m] 0,1
M12x1 nach
IEC 61076-2-101
Positionskontrollschalter
Serie 116942-01, 116943-01
Die werkseitige Einstellung des Positions-Kontrollschal-
ters darf nicht verändert werden.
Einsatzhinweise
• Anschlussleitungen zum Endschalter sind getrennt von Hauptstromlei-
tungen, z.B. Leitungen zu E-Motoren oder Magneten, zu verlegen, da
ansonsten induktive Spannungsspitzen über das Versorgungsnetz zum
Endschalter gelangen und diesen trotz eingebauter Schutzschaltung
beschädigen können.
• Für die Speisung des Schalters ist eine geeignete Gleichspannungs-
versorgung erforderlich. Die Restwelligkeit der Speisespannung darf
max. 10 % betragen.
• Abschaltspannungsspitzen beim Schalten induktiver Lasten sind mit einer
entsprechenden Schutzschaltung, wie z.B. Freilaufdioden, abzubauen.
• Eine eingebaute Überlastungs-Schutzschaltung unterbricht bei Überlast
die Schaltfunktion des Endschalters. Nach der Dauer des Überlastzu-
standes ist der Endschalter automatisch wieder betriebsbereit.
• Der Endschalter darf nicht in der Nähe von wechselstrombetätigten
Verbrauchern, wie z.B. Wechselstrommagneten, installiert werden, da
andernfalls Funktionsstörungen auftreten können. In jedem Fall ist ein
Mindestabstand von 0,1 m einzuhalten.
• Es ist nur ein Betrieb innerhalb der technischen Daten zulässig.
• Anschlüsse müssen entsprechend dem Anschlussplan erfolgen.
Anschlussplan
Anschlussplan
Verdrahtung Leitungsdose
(Ansicht Schraubklemmen)
