Parker ASEW 001 D11 Series Installation Manual

Bulletin HY11-5715-621
Installationshinweise
Technische Daten
Versorgungsspannungsbereich
Welligkeit der Speisespannungsbereich
Stromaufnahme ohne Last
Max.Ausgangsstrom je Kanal, ohmsch
Min.Ausgangslast je Kanal, ohmsch
Max.Ausgangsabfall bei 0,2A Last
Max.Ausgangsabfall bei 0,4A Last
Schalthysterese
Umgebungstemperaturbereich
Max. zul.Umgebungsfeldstärke bei 50Hz 1200A/m
Schutzart
Steckdose
Die werkseitige Einstellung des Positions-Kontrollschal-
ters darf nicht verändert werden.
Einsatzhinweise
• Anschlußleitungen zum Endschalter sind getrennt von Hauptstromlei-
tungen, z.B. Leitungen zu E-Motoren oder Magneten, zu verlegen, da
ansonsten induktive Spannungsspitzen über das Versorgungsnetz zum
Endschalter gelangen und diesen trotz eingebauter Schutzschaltung
beschädigen können.
• Für die Speisung des Schalters ist eine geeignete Gleichspannungsver-
sorgung erforderlich. Die Restwelligkeit der Speisespannung darf max.
10% betragen.
• Abschaltspannungsspitzen beim Schalten induktiver Lasten sind mit einer
entsprechenden Schutzschaltung, wie z.B. Freilaufdioden, abzubauen.
• Eine eingebaute Überlastungs-Schutzschaltung unterbricht bei Überlast
die Schaltfunktion des Endschalters. Nach der Dauer des Überlastzu-
standes ist der Endschalter automatisch wieder betriebsbereit.
• Der Endschalter darf nicht in der Nähe von wechselstrombetätigten
Verbrauchern, wie z.B. Wechselstrommagneten, installiert werden, da
andernfalls Funktionsstörungen auftreten können. In jedem Fall ist ein
Mindestabstand von 0,1m einzuhalten.
• Es ist nur ein Betrieb innerhalb der technischen Daten zulässig.
• Anschlüsse müssen entsprechend dem Anschlußplan erfolgen.

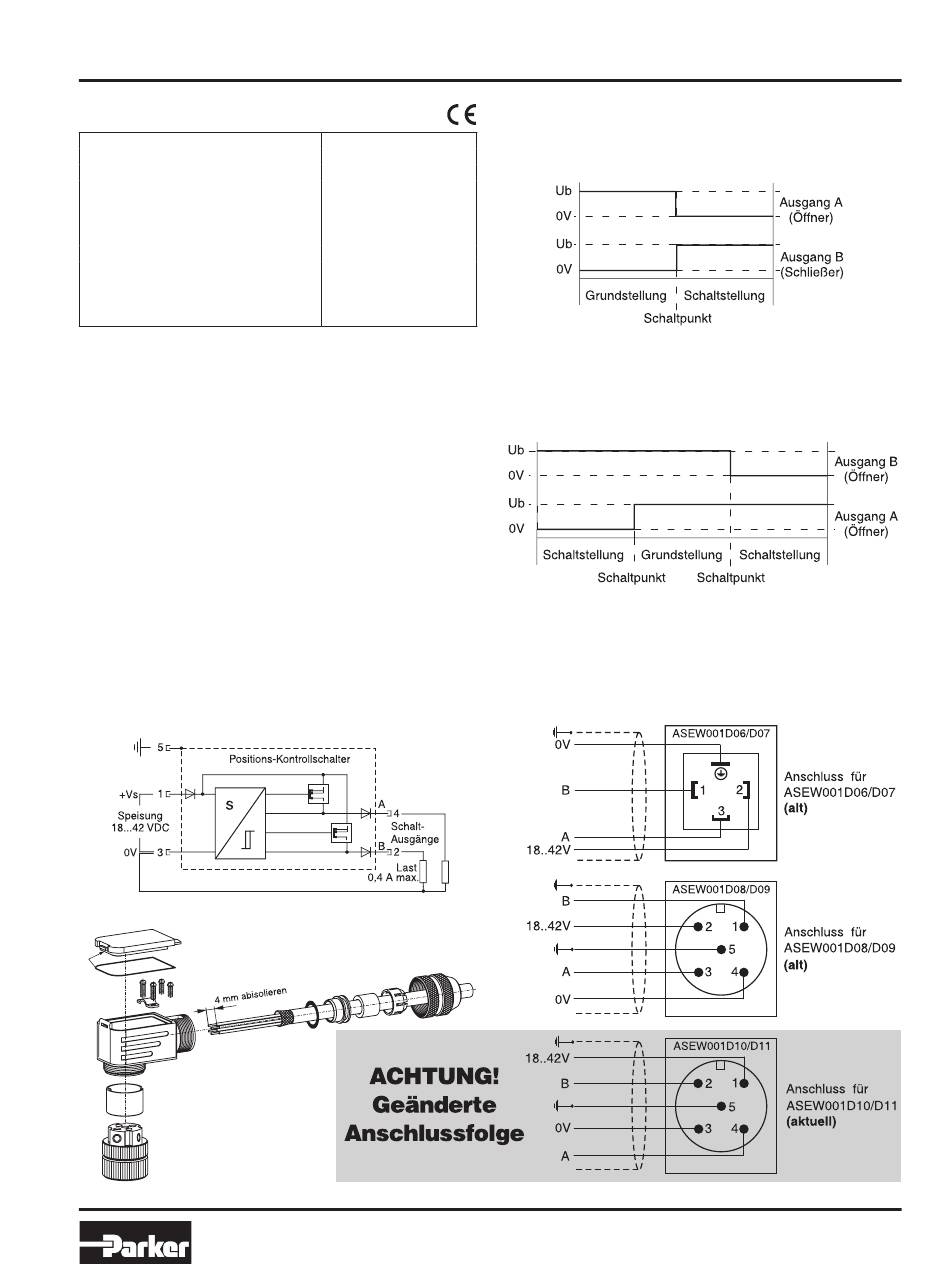

Anschlussplan
Installation
ASEW 001D10D11 5715-621.indd CM 08.12.11
Positionskontrollschalter
Serie ASEW 001 D10/D11
Hinweis: Benötigte Leckölwerte für DCV-Wegeventile für hydraulische
Schließsicherungen in Spritzgießmaschinen können bei Parker ange-
fragt werden (infohcd@parker.com).
18...42VDC
≤ 10%
Endschalter Typ ASEW001 D10
≤ 30mA
400mA
100kOhm
≤ 1,1V
≤ 1,6V
≤ 0,1mm
0...50°C
IP65
M12 n. IEC 61076-2-101
Dieser Schalter dient zur Überwachung eines Schaltpunktes. Beim Er-
reichen des Schaltpunktes sperrt der Ausgang A (Anschluss 4), dies ent-
spricht einer Öffnerfunktion. Gleichzeitig geht der Ausgang B (Anschluss
2) in den Leitzustand über, dies entspricht einer Schließerfunktion.
Endschalter Typ ASEW001 D11
Dieser Schalter dient zur Überwachung der Mittelstellung eines Ventil-
kolbens und besitzt zwei Schaltpunkte, die beim Anfahren aus der Mittel-
lage heraus betätigt werden. Beim Herausfahren der Betätigungsstange
sperrt der Ausgang A (Anschluss 4), dies entspricht einer Öfffnerfunk-
tion. Beim Hereinfahren der Betätigungsstange sperrt der Ausgang B
(Anschluss 2), dies entspricht ebenfalls einer Öffnerfunktion.
Verdrahtung
1 Parker Hannifin Corporation
Hydraulics Group
