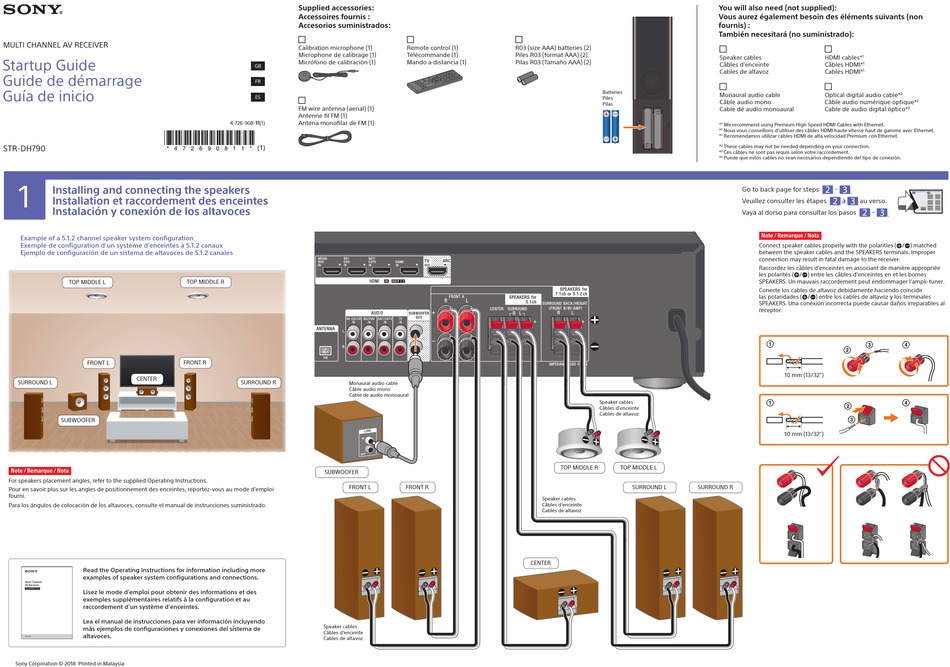

Sony STR-DH790 Startup Manual

MulTi CHannel aV ReCeiVeR
Startup Guide
Guide de démarrage
Guía de inicio
STR-DH790
1
Installing and connecting the speakers
Installation et raccordement des enceintes
Instalación y conexión de los altavoces
Example of a 5.1.2 channel speaker system configuration
Exemple de configuration d'un système d'enceintes à 5.1.2 canaux
Ejemplo de configuración de un sistema de altavoces de 5.1.2 canales
TOP MiDDle l
FROnT l
CenTeR
SuRROunD l
SuBWOOFeR
Note / Remarque / Nota
For speakers placement angles, refer to the supplied Operating instructions.
Pour en savoir plus sur les angles de positionnement des enceintes, reportez-vous au mode d'emploi
fourni.
Para los ángulos de colocación de los altavoces, consulte el manual de instrucciones suministrado.
Read the Operating Instructions for information including more
examples of speaker system configurations and connections.
Lisez le mode d'emploi pour obtenir des informations et des
exemples supplémentaires relatifs à la configuration et au
raccordement d'un système d'enceintes.
Lea el manual de instrucciones para ver información incluyendo
más ejemplos de configuraciones y conexiones del sistema de
altavoces.
Sony Corporation © 2018 Printed in Malaysia
Supplied accessories:
Accessoires fournis :
Accesorios suministrados:
Calibration microphone (1)
Microphone de calibrage (1)
Micrófono de calibración (1)
GB
FR
eS
FM wire antenna (aerial) (1)
antenne fil FM (1)
antena monofilar de FM (1)
4-726-908-11(1)
TOP MiDDle R
FROnT R
SuRROunD R
Monaural audio cable
Câble audio mono
Cable de audio monoaural
SuBWOOFeR
FROnT l
Speaker cables
Câbles d'enceinte
Cables de altavoz
Remote control (1) R03 (size aaa) batteries (2)
Télécommande (1) Piles R03 (format aaa) (2)
Mando a distancia (1) Pilas R03 (Tamaño aaa) (2)
TOP MiDDle R
FROnT R
Speaker cables
Câbles d'enceinte
Cables de altavoz
CenTeR
You will also need (not supplied):
Vous aurez également besoin des éléments suivants (non
fournis) :
También necesitará (no suministrado):
Speaker cables
Câbles d'enceinte
Cables de altavoz
Batteries
Monaural audio cable
Piles
Câble audio mono
Pilas
Cable de audio monoaural
* We recommend using Premium High Speed HDMi Cables with ethernet.
1
* 1 nous vous conseillons d'utiliser des câbles HDMi haute vitesse haut de gamme avec ethernet.
* 1 Recomendamos utilizar cables HDMi de alta velocidad Premium con ethernet.
* 2 These cables may not be needed depending on your connection.
* 2 Ces câbles ne sont pas requis selon votre raccordement.
* Puede que estos cables no sean necesarios dependiendo del tipo de conexión.
2
Go to back page for steps
Veuillez consulter les étapes
Vaya al dorso para consultar los pasos
Note / Remarque / Nota
Connect speaker cables properly with the polarities (  /  ) matched
between the speaker cables and the SPeaKeRS terminals. improper
connection may result in fatal damage to the receiver.
Raccordez les câbles d'enceintes en associant de manière appropriée
les polarités (  /  ) entre les câbles d'enceintes en et les bornes
SPeaKeRS. un mauvais raccordement peut endommager l'ampli-tuner.
Conecte los cables de altavoz debidamente haciendo coincidir
las polaridades (  /  ) entre los cables de altavoz y los terminales
SPeaKeRS. una conexión incorrecta puede causar daños irreparables al
receptor.
Speaker cables
Câbles d'enceinte
Cables de altavoz
TOP MiDDle l
SuRROunD l SuRROunD R
HDMi cables*
1
Câbles HDMi*
1
Cables HDMi* 1
Optical digital audio cable* 2
Câble audio numérique optique* 2
Cable de audio digital óptico* 2
–
.
à au verso.
–
.
10 mm (13/32")
10 mm (13/32")
