jablotron JA-63F Quick Start Manual

Klávesnice JA-63F je určena pro ovládání zabezpečovacích systémů řady
JA-60. Klávesnice má prosvětlené ovládací klávesy, zabudované signálky,
displej a vestavěný akustický signalizátor. Přehledně informuje o stavu
zabezpečovacího systému. Komunikace s ústřednou probíhá bezdrátově.
Klávesnice má jeden vstup, sloužící pro připojení dveřního kontaktu
Nežádoucí manipulace s klávesnicí (otevření nebo utržení z instalace) vede
k vyhlášení sabotážního signálu. Sledován je též počet pokusů o zadání
správného kódu. Klávesnice provádí pravidelně autotest a hlásí svůj stav
kontrolním přenosem do systému (ztrátu spojení systém sleduje).
Instalace
Vyberte vhodné místo pro klávesnici - má být dobře přístupná při vstupu
do objektu. Za ideálních podmínek na volném prostranství je klávesnice
schopna komunikovat s ústřednou až na vzdálenost 80 m. V objektu však
doporučujeme montovat klávesnici maximálně do 20 m od ústředny. Než
přimontujete klávesnici, nejprve zkontrolujte, že správně funguje s
ústřednou. Při výběru místa k montáži je třeba respektovat požadavek
dobrého radiového spojení s ústřednou. Klávesnice komunikuje
obousměrně a případné překážky v šíření signálu, nebo rušení v
komunikačním pásmu mohou negativně ovlivnit její správnou funkci.
1. demontujte spodní kryt klávesnice (stiskem dvou západek z levé nebo
pravé strany klávesnice)
2. na ústředně systému zvolte učící režim (viz. návod k instalaci ústředny)
a do klávesnice vložte baterie
3. zapojením baterií vyšle klávesnice přihlašovací signál do systému
4. vypněte učící režim ústředny (stiskem N) a zkontrolujte funkčnost
klávesnice z vybraného místa pro montáž
5. pokud použijete externí dveřní detektor, připojte jej mezi svorky INP a
GND
6. namontujte spodní kryt klávesnice na požadované místo
7. uzavřete klávesnici (nasaďte nejprve jednu stranu a druhou zaklapněte)
Funkce klávesnice
Klávesnice umožňuje ovládat zabezpečovací ústřednu v plném rozsahu
tak, jak popisuje manuál příslušné ústředny.

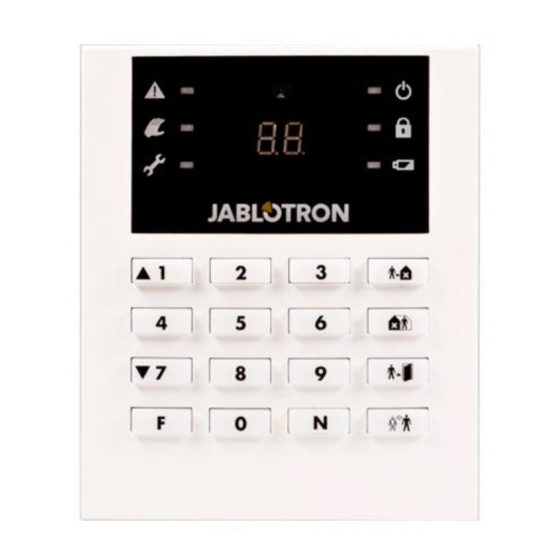

Význam symbolů u signálek na klávesnici je:
poplach
sabotáž
porucha
problikne při bezdrátové komunikaci
Pro ovládání ústředny mohou být užity příkazy F1 až F0 tak, jak je
uvedeno v návodu k ústředně. Kromě toho má klávesnice JA-63F
k dispozici 4 speciální klávesy:
zajištění objektu
(jako zadání F1)
částečné zajištění
objektu (jako F2)
Bezdrátová klávesnice JA-63F
Bezdrátová klávesnice JA-63F
napájení
zajištěno
baterie
otevření dveří
(jako zadání F3)
ovládání pod nátlakem
(jako zadání F7+ vždy
kód)
Šetřící režim klávesnice
Elektronika klávesnice se při provozu z baterií vypíná vždy 10 sekund od
stisku poslední klávesy (úspora energie). Klávesnice pak neindikuje stav
systému – a není ani schopna akusticky indikovat spuštění příchozího
zpoždění. Šetřící režim je ukončen buď stiskem libovolné klávesy nebo
aktivací externího dveřního detektoru.
Při provozu ze síťového adaptéru se šetřící režim nespouští a klávesnice
trvale indikuje stav systému. Pak je také schopna akustické indikace.
Externí dveřní detektor
Připojený dveřní detektor
aktivací (rozpojením smyčky) klávesnici
aktivuje stejně jako stisk klávesy. Tak je
ukončen šetřící režim klávesnice a ta
zobrazí aktuální stav systému. Pokud je
zajištěno, je současně
příchozí zpoždění –
současně chová jako dveřní detektor.
Pokud není použit externí detektor,
musí být svorky GND a INP propojeny
Upozornění – při časté aktivaci dveřního detektoru a provozu na
baterie je životnost baterií úměrně zkrácena.
Alternativní napájení síťovým adaptérem
Pokud má klávesnice trvale signalizovat stav systému, může být
napájena síťovým adapterem s výstupním napětím 12 V stejnosměrných
(stabilizované) - doporučeným typem je DE 01-12.
Při instalaci s adaptérem postupujte dle výše uvedeného postupu. Před
zapojením baterií zapojte do svorkovnice v klávesnici přívod z adapteru
(pozor na dodržení správné polarity). Do sítě zapněte adapter až po
naučení klávesnice do systému. I při použití adapteru užívejte v klávesnici
baterie, zajišťují její provoz při výpadku sítě. V klávesnici nepoužívejte
dobíjecí články.
Alternativní připojení externí antény:
Pro zlepšení komunikace můžete ke klávesnici použít externí anténu (typ
AN-01). Tato se zapojuje do odpovídajícího konektoru na desce (vpravo).
Při instalaci přídavné antény se řiďte návodem dodaným s anténou.
Užití klávesnice k testování systému
Pokud není klávesnice zaklapnuta (má uvolněný sabotážní snímač),
kopírují její signálky a displej trvale stav ústředny (potlačen šetřící režim).
Tak je možné přenášet klávesnici v objektu a testovat reakci jednotlivých
prvků systému. Klávesnice by v tomto režimu neměla zůstat dlouho –
doporučujeme použít vaše baterie a baterie dodané instalovat až při
předání systému.
Kontrola stavu baterií a jejich výměna
Klávesnice kontroluje průběžně stav svých baterií a pokud se přiblíží
jejich vybití, informuje ústřednu o potřebě výměny. Klávesnice dále funguje
normálně, pouze stejně jako ústředna signalizuje požadavek výměny
baterií. K výměně baterií by mělo dojít co nejdříve (do 1 týdne).
Před výměnou baterií
do uživatelského režimu. Vložení nových baterií (užívejte výhradně
alkalické baterie typ AAA) potvrdí klávesnice akustickým signálem.
Technické parametry
napájení
životnost baterií
pracovní kmitočet
pracovní dosah
vstup pro dveřní detektor
stupeň krytí
rozměry
stupeň zabezpečení 2
třída prostředí II.
podmínky provozování
Obsah dodávky: klávesnice JA-63F, 4x hmoždinka, 4x vrut, 4x baterie
AAA.
JABLOTRON ALARMS a.s. tímto prohlašuje, že tato klávesnice JA-63F je ve shodě se
základními požadavky a dalšími příslušnými ustanoveními nařízení vlády č. 426/2000Sb.
a 481/2012Sb. Originál prohlášení o shodě je na
Poznámka: Po použití baterie (akumulátor) nevhazujte do koše, ale odevzdejte do
sběrného místa. Výrobek, ačkoliv neobsahuje žádné škodlivé materiály, nevyhazujte
do odpadků, ale předejte prodejci nebo přímo výrobci.
1 / 2
každou
dveřní kontakt
spuštěno i
klávesnice se
.
musí být ústředna systému
6 V - 4x alkalická baterie AAA (50 uA)
nebo síťový adaptér 12 V= / 100 mA
max. 80 m (přímá viditelnost, bez rušení)
IN = rozpínací smyčka
125 x 145 x 30 mm
dle ČSN EN 50131-1
vnitřní všeobecné -10 až +40 °C
ČTÚ VO-R/10/04.2012-7
www.jablotron.cz
GND
INP
převedena
typ. 1 rok
433,92 MHz
IP40
v sekci poradenství.
MKP51102
