jablotron JA-80E Quick Start Manual

Výrobek je komponentem systému OASiS firmy Jablotron. Je určen
k ovládání a programování. Obsahuje čtečku bezdrátových přístupových
karet a umožňuje připojit detektor otevření dveří. Klávesnice se připojuje
kabelem k ústředně systému.
Instalace
Výrobek má montovat proškolený technik s platným certifikátem
výrobce. Klávesnice je určena k montáži do interiéru, obvykle se instaluje
u vstupních dveří.
1. Otevřete zadní kryt klávesnice (stiskem západky zdola) a odpojte
konektor z desky
2. Namontujte zadní kryt na vybrané místo

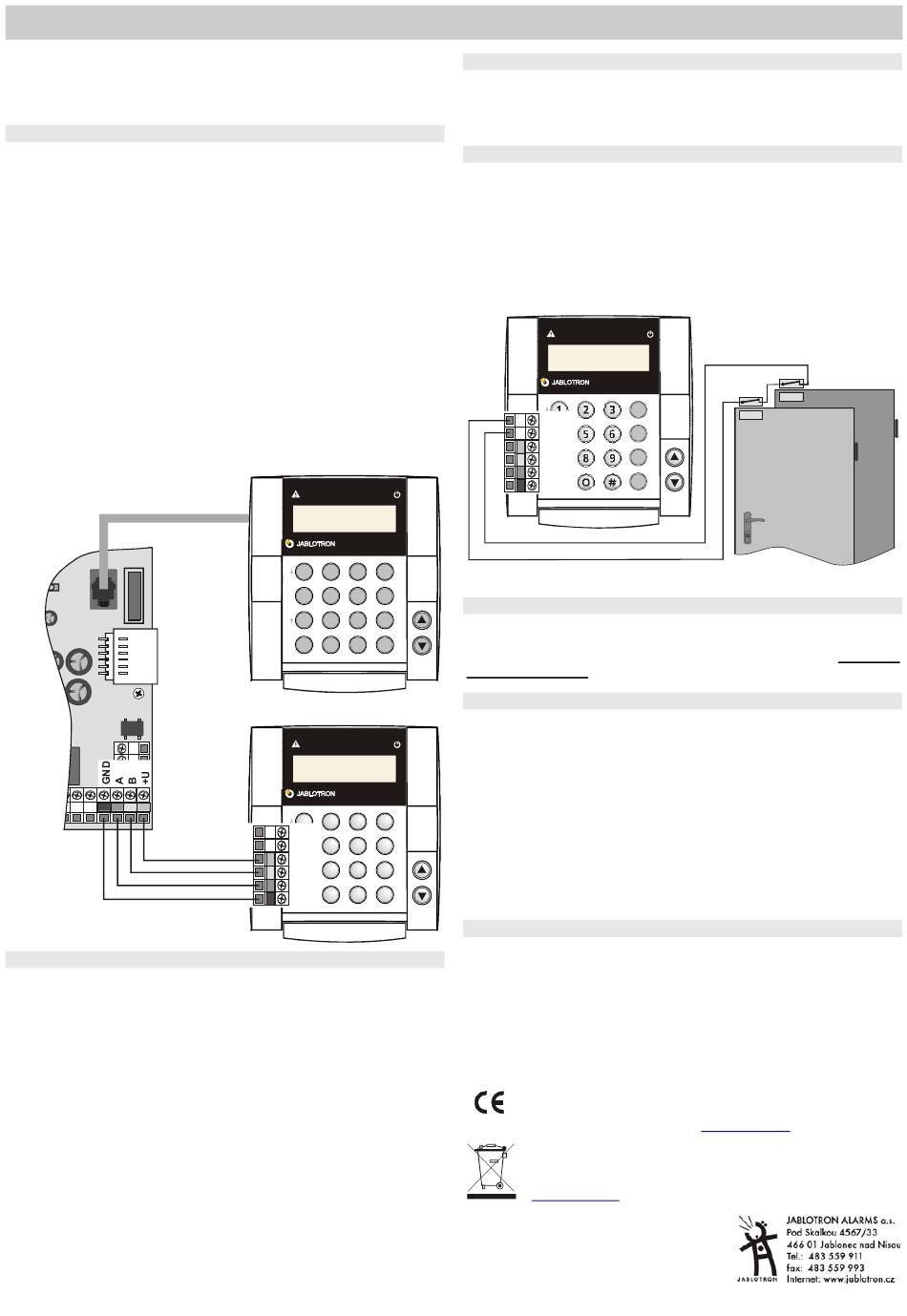

3. Zapojte kabel sběrnice z ústředny, existují 2 možnosti:
• při instalaci klávesnice na finální místo použijte vždy kabel s
kroucenými páry (max. 100m). Propojují se navzájem stejné svorky
sběrnice (GND, A, B, +U) v ústředně a v klávesnici
• klávesnici lze (například pro servisní účely) propojit i plochým
čtyřžilovým kabelem s RJ konektory (max. 10m) - zapojuje se do
sběrnicového konektoru v ústředně i v klávesnici. Tento konektor
(naleznete v příbalu) lze osadit po vyjmutí záslepky do otvoru ve
spodním plastu a propojit jeho vodiče do konektoru na desce spojů.
4. Instalujte dveřní senzor (chcete-li jej použít) a jeho kabel zapojte do
svorek IN a GND.
5. Zapojte kabel zadního krytu a klávesnici nasaďte na zadní kryt
6. Ovládání systému klávesnicí je popsáno v manuálu ústředny.
propojovací
modulární kabel
deska
ústředny
JA-8x K
Vnitřní menu klávesnice – volba jazyka a funkce gong
Držíte-li při zapnutí napájení klávesnice stisknuté tlačítko ∗, zobrazí se
vnitřní menu, které umožňuje zvolit jazyk. Pomocí šipek vyberte jazyk a
volbu potvrďte klávesou ∗.
V tomto menu lze také zapnout nebo vypnout funkci gong (zapípání při
aktivaci vstupu IN klávesnice).
Menu se ukončuje klávesou # (ukončí se též po 10s nečinnosti).
Poznámky:
• Napájení lze zapnout připojením kabelu sběrnice, nebo zapnutím
napájení ústředny,
• každá klávesnice má vlastní menu (to znamená, že každá klávesnice v
systému může mít své vlastní nastavení),
• klávesnice si uchovává nastavení i po odpojení napájení (nastavení lze
změnit jen použitím nastavovacího menu).
JA-80E klávesnice
JA-80E klávesnice
A B C
OASIS 80
ABC
A
B
?
A B C
OASIS 80
ABC
IN
GND
A
+U
B B
A
?
GND
1 / 2
Vypnutí indikace zajištění po 3 minutách
V souladu s požadavkem normy klávesnice po 3 min. vypne indikaci
stavu zajištěno. Indikace se obnoví až manipulací s klávesnicí nebo se
začátkem příchodového zpoždění. V ústředně lze zapnout trvalé
zobrazování stavu zajištěno.
Připojení detektoru otevření dveří
Klávesnice umožňuje připojit senzor(y) otevření dveří. Vstup IN reaguje na
rozpojení od společné svorky GND. Natur reakcí ústředny na aktivaci vstupu
IN je Zpožděný poplach (nelze změnit).Upozornění:
• Pokud vstup IN nepoužijete, má být trvale propojen s GND.
• Aktivace vstupu IN klávesnice JA-80E hlásí jen v okamžiku otevření dveří
(impulsní reakce = drátová klávesnice nehlásí trvalé otevření dveří). Vstup
je pevně přiřazen do sekce C a pokud je v systému klávesnic JA-80E více,
nejsou vstupy IN klávesnic rozlišeny.
A B C
OASIS 80
ABC
IN
GND
A
+U
B B
A
?
GND
Příklad připojení dveřních detektorů
Zablokování sabotážního senzoru
Uvnitř klávesnice je v blízkosti sabotážního spínače (s pružinou)
propojka, jejímž zkratováním lze detekci sabotáže zablokovat. To lze
využít během servisu. Při normálním provozu systému musí být
propojka rozpojena.
Změny textů klávesnice
Klávesnice obsahuje 2 druhy textů: jména periferií a kódů (zobrazují se
na druhém řádku za číslem adresy) a systémové (ostatní) texty.
Jména lze editovat přímo na klávesnici (po dlouhém podržení klávesy ?
v režimu Servis) - viz instalační manuál ústředny. Texty editované na
klávesnici se ale ukládají pouze v té klávesnici, na které editaci provádíte.
Pokud použijete pro nastavování textů PC s programem OLink, nastavíte
texty současně ve všech klávesnicích připojených v dané chvíli na
sběrnici.
Pokud přidáváte do systému další klávesnici, stačí po jejím připojení
programem OLink načíst všechny texty. Tím dojde k synchronizaci textů i
v přidané klávesnici.
Texty lze do klávesnice uložit, nelze je programem z klávesnice vyčíst.
Technické parametry
Napájení
Klidový odběr proudu
RFID karty PC-01 či PC-02 Jablotron (EM UNIQUE 125kHz)
Délka připojovacího kabelu sběrnice
Vstup pro dveřní detektor
Rozměry
Prostředí dle ČSN EN 50131-1
Rozsah pracovních teplot
Zabezpečení dle ČSN EN 50131-1, ČSN CLC/TS 50131-3
Výrobek je navržen a vyroben ve shodě s na něj se vztahujícími
ustanoveními: Nařízení vlády č. 616/2006Sb., je-li použit dle jeho určení.
Originál prohlášení o shodě je na
Poznámka: Výrobek,
materiály, nevyhazujte do odpadků, ale předejte na sběrné místo
elektronického
.
www.jablotron.cz
ze sběrnice ústředny
IN = rozpínací smyčka
113 x 121 x 63 mm
II. vnitřní všeobecné
www.jablotron.cz v sekci poradenství.
ačkoliv neobsahuje žádné
odpadu. Podrobnější informace
do 30mA
max. 100m
-10 až +40 °C
stupeň 2
škodlivé
na
MHE51203
