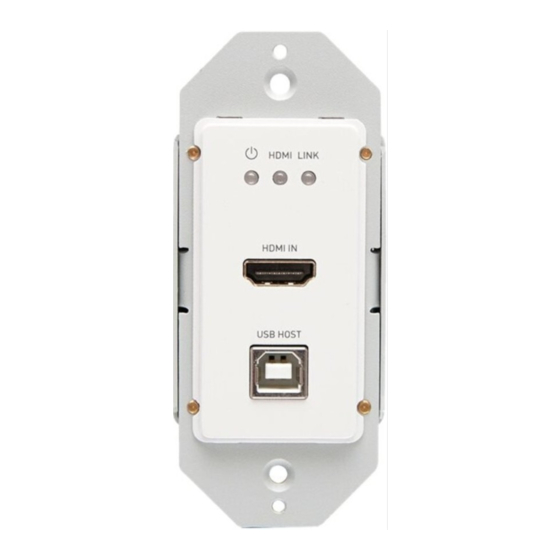

(US) HDMI® HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG
WALL PLATE TRANSMITTER TO BOX RECEIVER - 4K 60HZ
(FR) HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE
MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOITE - 4K 60HZ
(ES) HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE
PLACA DE PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ
(DE) HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG
WANDPLATTENSENDER ZUM BOX-EMPFANGER - 4K 60HZ
(IT) HDMI HDBASET + USB-B E RS232 SU CAT EXTENDER TRASMETTITORE A
PIASTRA DA PARETE A BANDA SIN GOLA PER RICEVITORE BOX - 4K 60HZ
Model C2G30024
Advertisement
Table of Contents
Related Manuals for LEGRAND C2G
Summary of Contents for LEGRAND C2G
- Page 1 (US) HDMI® HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG WALL PLATE TRANSMITTER TO BOX RECEIVER - 4K 60HZ (FR) HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOITE - 4K 60HZ (ES) HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE PLACA DE PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ (DE) HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG...
-
Page 3: Table Of Contents
Wiring ............... 5 Alambrado ............17 Pass-through RS232 ...........12 RS232 Pass-through ........6 Paso de RS232 ..........18 Garantie de sécurité et C2G ........13 Safety and C2G Warranty ........ 7 Seguridad y Garantía C2G ........19 Inhaltsverzeichnis (de) Indice (it) Produktübersicht - Sender ...... -
Page 4: Product Overview - Transmitter
HDMI HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG WALL PLATE (us) TRANSMITTER TO BOX RECEIVER - 4K 60HZ Product Overview Front Panel Rear Panel Transmitter Transmitter RONT ANEL ESCRIPTION ANEL ESCRIPTION HDBT OUT Connect to the HDBT receiver via a Cat 5e/6/6a/7 cable. On: Power is applied to the device. -
Page 5: Product Overview - Receiver
HDMI HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG WALL PLATE (us) TRANSMITTER TO BOX RECEIVER - 4K 60HZ Product Overview Front Panel Rear Panel Receiver Receiver RONT ANEL ESCRIPTION ANEL ESCRIPTION On: Power is applied to the device. Connect to the power adapter provided. -
Page 6: Features
HDMI HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG WALL PLATE (us) TRANSMITTER TO BOX RECEIVER - 4K 60HZ Features Package Contents 1 x Transmitter HDMI 2.0 with 4K@60Hz 4:4:4 8bit and HDCP 2.2 compatibility • • 1 x Receiver •... -
Page 7: Wiring
HDMI HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG WALL PLATE (us) TRANSMITTER TO BOX RECEIVER - 4K 60HZ Wiring Warnings: Before wiring, disconnect the power from all devices. • During wiring, connect and disconnect the cables gently. •... -
Page 8: Rs232 Pass-Through
HDMI HDBASET + USB-B AND RS232 OVER CAT EXTENDER SINGLE GANG WALL PLATE (us) TRANSMITTER TO BOX RECEIVER - 4K 60HZ RS232 Pass-Through RS232 default setting areas are as follows: RS232 ports can be used for bi-directional RS232 signal pass-through between the transmitter and receiver. -
Page 9: Safety And C2G Warranty
C2G Warranty At C2G we want you to be totally confident in your purchase. That is why we offer a warranty on this device. If you experience problems due to workmanship or material defect for the duration of this warranty, we will repair or replace this device. -
Page 10: Aperçu Du Produit - Émetteur
HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE (fr) MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOiTE - 4K 60HZ Aperçu du produit Panneau avant Panneau arrière Émetteur Émetteur ANNEAU AVANT ESCRIPTION ANNEAU ARRIÈRE ESCRIPTION Sortie HDBT Connectez-vous au récepteur HDBT via un câble Cat 5e/6/6a/7. -
Page 11: Aperçu Du Produit - Récepteur
HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE (fr) MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOiTE - 4K 60HZ Aperçu du produit Panneau avant Panneau arrière Recepteur Recepteur ANNEAU AVANT ESCRIPTION ANNEAU ARRIÈRE ESCRIPTION Allumé: l'appareil est sous tension. Connectez-vous à... -
Page 12: Caractéristiques
HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE (fr) MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOiTE - 4K 60HZ Caractéristiques Contenu de l’emballage HDMI 2.0 avec compatibilité 4K@60Hz 4:4:4 8bit et HDCP 2.2 1 x Émetteur •... -
Page 13: Câblage
HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE (fr) MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOiTE - 4K 60HZ Câblage Mises en garde: Avant le câblage, débranchez l'alimentation de tous les Émetteur • appareils. Pendant le câblage, connectez et déconnectez doucement les •... -
Page 14: Pass-Through Rs232
HDMI HDBASET + USB-B ET RS232 SUR CAT EXTENDER EMETTEUR DE PLAQUE (fr) MURALE SIMPLE GROUPE VERS RECEPTEUR DE BOiTE - 4K 60HZ Les zones de réglage par défaut RS232 Pass-Through RS232 Paramètres Valeurs Les ports RS232 peuvent être utilisés pour la transmission bidirectionnelle du signal RS232 entre Débit en bauds l'émetteur et le récepteur. -
Page 15: Garantie De Sécurité Et C2G
Garantie C2G Chez C2G, nous voulons que vous ayez une confiance totale dans votre achat. C’est ce qui explique que nous offrons une garantie pour cet appareil. En cas de défaut de matériau ou de fabrication pendant la durée de cette garantie, nous réparerons ou nous remplacerons cet appareil. -
Page 16: Descripción General Del Product - Transmisor
HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE PLACA DE (es) PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ Descripción general del producto Panel frontal Panel posterior Transmisor Transmisor ANEL FRONTAL ESCRIPCIÓN ANEL POSTERIOR ESCRIPCIÓN HDBT OUT Conéctese al receptor HDBT mediante un cable Cat 5e / 6 / 6a / 7. -
Page 17: Descripción General Del Product - Receptor
HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE PLACA DE (es) PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ Descripción general del producto Panel frontal Panel posterior Receptor Receptor ANEL FRONTAL ESCRIPCIÓN ANEL ESCRIPTION Encendido: se aplica alimentación al dispositivo. -
Page 18: Caracteristicas
HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE PLACA DE (es) PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ Características Contenido del paquete HDMI 2.0 con 4K @ 60Hz 4: 4: 4 de 8 bits y compatibilidad con HDCP 2.2 Transmisor •... -
Page 19: Alambrado
HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE PLACA DE (es) PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ Alambrado Advertencias: Transmisor Antes de realizar el cableado, desconecte la alimentación de • todos los dispositivos. Durante el cableado, conecte y desconecte los cables con •... -
Page 20: Paso De Rs232
HDMI HDBASET + USB-B Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE PLACA DE (es) PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ Las áreas de configuración predeterminada Paso a través de RS232 de RS232 son las siguientes: Parámetros Valores Los puertos RS232 se pueden utilizar para el paso de señal RS232 bidireccional entre el... -
Page 21: Seguridad Y Garantía C2G
Garantía C2G Desde C2G queremos que tenga plena confianza en su compra. Por eso ofrecemos una garantía para este dispositivo. Si experimenta cualquier problema debido a un defecto en la fabricación o en los materiales durante el periodo de garantía, repararemos o reemplazaremos este dispositivo. -
Page 22: Produktübersicht - Sender
HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG (de) WANDPLATTENSENDER ZUM BOX-EMPFANGER - 4K 60HZ Produktübersicht Frontblende Rückseite Sender Sender ÜCKSEITE ESCHREIBUNG RONTBLENDE ESCHREIBUNG Verbinden Sie einen HDBT-Empfänger (wie C2G30015) über ein Ein: Das Gerät wird mit Strom versorgt. HDBT-Ausgang Cat 5e/6/6a/7-Kabel. -
Page 23: Produktübersicht - Empfänger
HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG (de) WANDPLATTENSENDER ZUM BOX-EMPFANGER - 4K 60HZ Produktübersicht Frontblende Rückseite Empfänger Empfänger RONTBLENDE ESCHREIBUNG ÜCKSEITE ESCHREIBUNG Ein: Das Gerät wird mit Strom versorgt. Schließen Sie das mitgelieferte Netzteil an. Da die Einweg- Leistung-LED Aus: Das Gerät wird nicht mit Strom versorgt. -
Page 24: Eigenschaften
HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG (de) WANDPLATTENSENDER ZUM BOX-EMPFANGER - 4K 60HZ Eigenschaften Paketinhalt HDMI 2.0 mit 4K@60Hz 4:4:4 8bit und HDCP 2.2 Kompatibilität 1 x Sender • • Unterstützt die Signalübertragung bis zu 35 m/115 Fuß für 4K und 60 m/197 Fuß für 1 x Empfänger •... -
Page 25: Verdrahtung
HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG (de) WANDPLATTENSENDER ZUM BOX-EMPFANGER - 4K 60HZ Verdrahtung Warnungen: Trennen Sie vor der Verkabelung die Stromversorgung von • allen Geräten. Sender Schließen Sie die Kabel während der Verkabelung vorsichtig an •... -
Page 26: Rs232 Pass-Through
HDMI HDBASET + USB-B UNO RS232 OBER CAT EXTENDER SINGLE-GANG (de) WANDPLATTENSENDER ZUM BOX-EMPFANGER - 4K 60HZ Die RS232-Standardeinstellungsbereiche RS232-Pass-Through sind wie folgt: Wert RS232-Ports können für die bidirektionale RS232-Signaldurchleitung zwischen Sender und Empfänger verwendet werden. Stellen Sie den DIP-Schalter auf die Position PASS-THROUGH. Baudrate Schließen Sie RS232-fähige Geräte (z. -
Page 27: Safety And C2G Warranty
Stromversorgung und beachten Sie die Garantiehinweise in diesem Handbuch. C2G-Garantie Wir bei C2G möchten, dass Sie zufrieden mit Ihrem Kauf bei uns sind. Aus diesem Grund bieten wir für dieses Gerät eine Garantie. Sollten Sie innerhalb der Garantielaufzeit Probleme feststellen, die auf Verarbeitung oder Materialfehler zurückzuführen sind, reparieren oder ersetzen wir dieses Gerät. -
Page 28: Panoramica Del Prodotto - Trasmettitore
HDMI HDBASET + USB-B E RS232 SU CAT EXTENDER TRASMETTITORE A PIASTRA DA (it) PARETE A BANDA SIN GOLA PER RICEVITORE BOX - 4K 60HZ Panoramica del Prodotto Pannello Postriore Pannello Frontale Trasmettitore Trasmettitore ANNELLO RONTALE ANNELLO OSTRIORE ESCRIZIONE ESCRIZIONE Uscita HDBT Collegare al ricevitore HDBT tramite un cavo Cat 5e/6/6a/7. -
Page 29: Panoramica Del Prodotto - Ricevitore
HDMI HDBASET + USB-B E RS232 SU CAT EXTENDER TRASMETTITORE A PIASTRA DA (it) PARETE A BANDA SIN GOLA PER RICEVITORE BOX - 4K 60HZ Panoramica del Prodotto Pannello Frontale Pannello Postriore Ricevitore Ricevitore ANNELLO ANNELLO ESCRIZIONE ESCRIZIONE RONTALE OSTRIORE LED di Acceso: l'alimentazione è... -
Page 30: Caratteristiche
HDMI HDBASET + USB-B E RS232 SU CAT EXTENDER TRASMETTITORE A PIASTRA DA (it) PARETE A BANDA SIN GOLA PER RICEVITORE BOX - 4K 60HZ Caratteristiche Contenuto della con- fezione HDMI 2.0 con 4K@60Hz 4:4:4 8bit e compatibilità HDCP 2.2 •... -
Page 31: Cablaggio
HDMI HDBASET + USB-B E RS232 SU CAT EXTENDER TRASMETTITORE A PIASTRA DA (it) PARETE A BANDA SIN GOLA PER RICEVITORE BOX - 4K 60HZ Cablaggio Avvertenze: Trasmettitore Prima del cablaggio, scollegare l'alimentazione da tutti i • dispositivi. Durante il cablaggio, collegare e scollegare i cavi •... -
Page 32: Pass-Through Rs232
HDMI HDBASET + USB-B E RS232 SU CAT EXTENDER TRASMETTITORE A PIASTRA DA (it) PARETE A BANDA SIN GOLA PER RICEVITORE BOX - 4K 60HZ Le aree di impostazione predefinita RS232 Pass-Through RS232 sono le seguenti: Parametri Valore Le porte RS232 possono essere utilizzate per il passaggio del segnale RS232 bidirezionale tra il trasmettitore e il ricevitore. -
Page 33: Sicurezza E Garanzia C2G
Garanzia C2G Noi di C2G, vogliamo che siate completamente soddisfatti del vostro acquisto ed è per questo che il dispositivo è soggetto a garanzia. In caso di problemi dovuti a difetti di materiale o di lavorazione verificatisi durante il periodo di validità della garanzia, ci impegniamo a riparare o sostituire il dispositivo. - Page 34 FCC Caution - §15.21: 6500 Poe Avenue "Changes or modifications not expressly approved by the party responsible Dayton, OH 45414 for compliance could void the user's authority to operate the equipment." Phone 800.293.4970 www.c2g.com © 2021 Legrand All Rights Reserved rev.06/21 Manual_C2G30024_R3...
