(US) HDMI® HDBASET + USB-B TO A AND RS232 OVER CAT EXTENDER SINGLE
GANG WALL PLATE TRANSMITTER TO BOX RECEIVER - 4K 60HZ
(FR) HDMI HDBASET + USB-B VERS A ET RS232 SUR CAT EXTENDER ÉMETTEUR DE
PLAQUE MURALE À UN SEUL GROUPE VERS RÉCEPTEUR BOX - 4K 60HZ
(ES) HDMI HDBASET + USB-B A A Y RS232 SOBRE CAT EXTENDER TRANSMISOR DE
PLACA DE PARED DE UNA UNIDAD A RECEPTOR DE CAJA - 4K 60HZ
(DE) HDMI HDBASET + USB-B AUF A UND RS232 ÜBER CAT EXTENDER SINGLE GANG
WALL PLATE SENDER TO BOX EMPFÄNGER - 4K 60HZ
(IT) HDMI HDBASET + USB-B AD A E RS232 SU CAT EXTENDER TRASMETTITORE A
PIASTRA A PARETE A GRUPPO SINGOLO A RICEVITORE BOX - 4K 60HZ

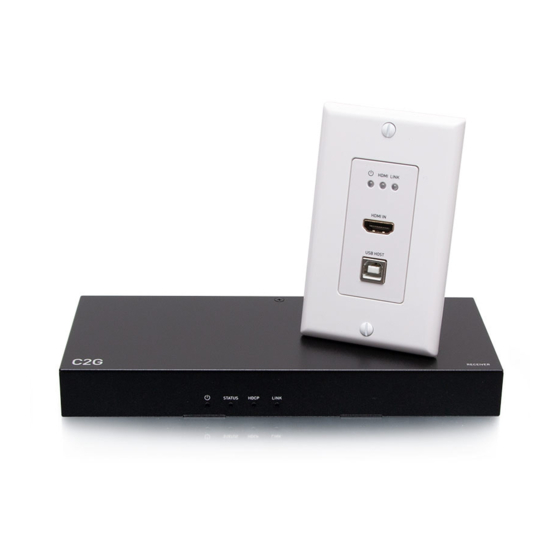

Model C2G30030
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LEGRAND C2G30030
Summary of Contents for LEGRAND C2G30030
- Page 1 (DE) HDMI HDBASET + USB-B AUF A UND RS232 ÜBER CAT EXTENDER SINGLE GANG WALL PLATE SENDER TO BOX EMPFÄNGER - 4K 60HZ (IT) HDMI HDBASET + USB-B AD A E RS232 SU CAT EXTENDER TRASMETTITORE A PIASTRA A PARETE A GRUPPO SINGOLO A RICEVITORE BOX - 4K 60HZ Model C2G30030...
-
Page 3: Table Of Contents
Table of Contents (us) Table des matières (fr) Tabla de contenidos (es) Product Overview - Transmitter ....... 2 Aperçu du produit - Émetteur .......8 Descripción general del product - Transmisor ... 14 Product Overview - Receiver ......3 Aperçu du produit - Récepteur ......9 Descripción general del product - Receptor .. -
Page 4: Product Overview - Transmitter
HDMI HDBaseT + USB-B to A and RS232 over Cat Extender Single Gang Wall Plate (us) Transmitter to Box Receiver - 4K 60Hz Product Overview Front Panel Rear Panel Transmitter Transmitter RONT ANEL ESCRIPTION ANEL ESCRIPTION HDBT OUT Connect to the HDBT receiver via a Cat 5e/6/6a/7 cable. On: Power is applied to the device. -
Page 5: Product Overview - Receiver
HDMI HDBaseT + USB-B to A and RS232 over Cat Extender Single Gang Wall Plate (us) Transmitter to Box Receiver - 4K 60Hz Product Overview Front Panel Rear Panel Receiver Receiver RONT ANEL ESCRIPTION ANEL ESCRIPTION Connect to a DC 12V power adapter. With one-way PoH function On: Power is applied to the device. -
Page 6: Features
HDMI HDBaseT + USB-B to A and RS232 over Cat Extender Single Gang Wall Plate (us) Transmitter to Box Receiver - 4K 60Hz Features Package Contents HDMI 1.4 with 4K at 60Hz, 4:2:0, 8bit and HDCP 2.2 compliant 1 x Transmitter •... -
Page 7: Wiring
HDMI HDBaseT + USB-B to A and RS232 over Cat Extender Single Gang Wall Plate (us) Transmitter to Box Receiver - 4K 60Hz Wiring Warnings: Before wiring, disconnect the power from all devices. • During wiring, connect and disconnect the cables gently. •... -
Page 8: Rs232 Pass-Through
HDMI HDBaseT + USB-B to A and RS232 over Cat Extender Single Gang Wall Plate (us) Transmitter to Box Receiver - 4K 60Hz RS232 Pass-Through RS232 default setting areas are as follows: RS232 ports can be used for bi-directional RS232 signal pass-through between the transmitter and receiver. -
Page 9: Safety And C2G Warranty
HDMI HDBaseT + USB-B to A and RS232 over Cat Extender Single Gang Wall Plate (us) Transmitter to Box Receiver - 4K 60Hz Important Safety Information Do not plug the unit in any outlet that does not have enough current to allow the device to function. Refer to the specifications in this manual for power level of the unit. -
Page 10: Aperçu Du Produit - Émetteur
HDMI HDBaseT + USB-B vers A et RS232 sur Cat Extender Émetteur de plaque murale (fr) à un seul groupe vers récepteur Box - 4K 60Hz Aperçu du produit Panneau arrière Panneau avant Émetteur Émetteur ANNEAU AVANT ESCRIPTION ANNEAU ARRIÈRE ESCRIPTION Sortie HDBT Connectez-vous au récepteur HDBT via un câble Cat 5e/6/6a/7. -
Page 11: Aperçu Du Produit - Récepteur
HDMI HDBaseT + USB-B vers A et RS232 sur Cat Extender Émetteur de plaque murale (fr) à un seul groupe vers récepteur Box - 4K 60Hz Aperçu du produit Panneau avant Panneau arrière Recepteur Recepteur ANNEAU ARRIÈRE ESCRIPTION ANNEAU AVANT ESCRIPTION Connectez-vous à... -
Page 12: Caractéristiques
HDMI HDBaseT + USB-B vers A et RS232 sur Cat Extender Émetteur de plaque murale (fr) à un seul groupe vers récepteur Box - 4K 60Hz Caractéristiques Contenu de l’emballage Conforme HDMI 1.4 avec 4K à 60 Hz, 4:2:0, 8 bits et HDCP 2.2 1 x Émetteur •... -
Page 13: Câblage
HDMI HDBaseT + USB-B vers A et RS232 sur Cat Extender Émetteur de plaque murale (fr) à un seul groupe vers récepteur Box - 4K 60Hz Câblage Mises en garde: Avant le câblage, débranchez l'alimentation de tous les • Émetteur appareils. -
Page 14: Pass-Through Rs232
HDMI HDBaseT + USB-B vers A et RS232 sur Cat Extender Émetteur de plaque murale (fr) à un seul groupe vers récepteur Box - 4K 60Hz Les zones de réglage par défaut RS232 Pass-Through RS232 Paramètres Valeurs Les ports RS232 peuvent être utilisés pour la transmission bidirectionnelle du signal RS232 entre Débit en bauds l'émetteur et le récepteur. -
Page 15: Garantie De Sécurité Et C2G
HDMI HDBaseT + USB-B vers A et RS232 sur Cat Extender Émetteur de plaque murale (fr) à un seul groupe vers récepteur Box - 4K 60Hz Consignes de sécurité importantes Ne branchez pas l’appareil dans une prise dont l’alimentation électrique est insuffisante pour que l’appareil puisse fonctionner, Pour le niveau d’alimentation électrique requis pour cet appareil, référez-vous aux spécifications indiquées dans cette notice d’utilisation. -
Page 16: Descripción General Del Product - Transmisor
HDMI HDBaseT + USB-B a A y RS232 sobre Cat Extender Transmisor de placa de (es) pared de una unidad a receptor de caja - 4K 60Hz Descripción general del producto Panel frontal Panel posterior Transmisor Transmisor ANEL FRONTAL ESCRIPCIÓN ANEL POSTERIOR ESCRIPCIÓN Conéctese al receptor HDBT mediante un cable Cat 5e / 6 / 6a /... -
Page 17: Descripción General Del Product - Receptor
HDMI HDBaseT + USB-B a A y RS232 sobre Cat Extender Transmisor de placa de (es) pared de una unidad a receptor de caja - 4K 60Hz Descripción general del producto Panel frontal Panel posterior Receptor Receptor ANEL POSTERIOR ESCRIPCIÓN ANEL FRONTAL ESCRIPCIÓN Conéctelo a un adaptador de corriente DC 12V. -
Page 18: Caracteristicas
HDMI HDBaseT + USB-B a A y RS232 sobre Cat Extender Transmisor de placa de (es) pared de una unidad a receptor de caja - 4K 60Hz Características Contenido del paquete HDMI 1.4 con 4K a 60 Hz, 4: 2: 0, 8 bits y compatible con HDCP 2.2 Transmisor •... -
Page 19: Alambrado
HDMI HDBaseT + USB-B a A y RS232 sobre Cat Extender Transmisor de placa de (es) pared de una unidad a receptor de caja - 4K 60Hz Alambrado Advertencias: Antes de realizar el cableado, desconecte la alimentación de • Transmisor todos los dispositivos. -
Page 20: Paso De Rs232
HDMI HDBaseT + USB-B a A y RS232 sobre Cat Extender Transmisor de placa de (es) pared de una unidad a receptor de caja - 4K 60Hz Las áreas de configuración predeterminada Paso a través de RS232 de RS232 son las siguientes: Parámetros Valores Los puertos RS232 se pueden utilizar para el paso de señal RS232 bidireccional entre el... -
Page 21: Seguridad Y Garantía C2G
HDMI HDBaseT + USB-B a A y RS232 sobre Cat Extender Transmisor de placa de (es) pared de una unidad a receptor de caja - 4K 60Hz Información de seguridad importante No conecte la unidad en una toma que no tenga suficiente corriente para permitir que el dispositivo funcione. Consulte las especificaciones de este manual para el nivel de energía de la unidad. -
Page 22: Produktübersicht - Sender
HDMI HDBaseT + USB-B auf A und RS232 über Cat Extender Single Gang Wall Plate (de) Sender to Box Empfänger - 4K 60Hz Produktübersicht Frontblende Rückseite Sender Sender ÜCKSEITE ESCHREIBUNG RONTBLENDE ESCHREIBUNG Verbinden Sie einen HDBT-Empfänger (wie C2G30015) über Ein: Das Gerät wird mit Strom versorgt. HDBT-Ausgang Leistung-LED ein Cat 5e/6/6a/7-Kabel. -
Page 23: Produktübersicht - Empfänger
HDMI HDBaseT + USB-B auf A und RS232 über Cat Extender Single Gang Wall Plate (de) Sender to Box Empfänger - 4K 60Hz Produktübersicht Frontblende Rückseite Empfänger Empfänger RONTBLENDE ESCHREIBUNG ÜCKSEITE ESCHREIBUNG An einen DC-12V-Netzadapter anschließen. Wenn die Einweg- Ein: Das Gerät wird mit Strom versorgt. DC 12V PoH-Funktion unterstützt wird, kann der Sender vom Empfänger Leistung-LED... -
Page 24: Eigenschaften
HDMI HDBaseT + USB-B auf A und RS232 über Cat Extender Single Gang Wall Plate (de) Sender to Box Empfänger - 4K 60Hz Eigenschaften Paketinhalt HDMI 1.4 mit 4K bei 60Hz, 4:2:0, 8bit und HDCP 2.2 conform 1 x Sender •... -
Page 25: Verdrahtung
HDMI HDBaseT + USB-B auf A und RS232 über Cat Extender Single Gang Wall Plate (de) Sender to Box Empfänger - 4K 60Hz Verdrahtung Warnungen: Trennen Sie vor der Verkabelung die Stromversorgung von • allen Geräten. Sender Schließen Sie die Kabel während der Verkabelung vorsichtig an •... -
Page 26: Rs232 Pass-Through
HDMI HDBaseT + USB-B auf A und RS232 über Cat Extender Single Gang Wall Plate (de) Sender to Box Empfänger - 4K 60Hz Die RS232-Standardeinstellungsbereiche RS232-Pass-Through sind wie folgt: Wert RS232-Ports können für die bidirektionale RS232-Signaldurchleitung zwischen Sender und Empfänger verwendet werden. Stellen Sie den DIP-Schalter auf die Position PASS-THROUGH. Baudrate Schließen Sie RS232-fähige Geräte (z. -
Page 27: Safety And C2G Warranty
HDMI HDBaseT + USB-B auf A und RS232 über Cat Extender Single Gang Wall Plate (de) Sender to Box Empfänger - 4K 60Hz Wichtige Sicherheitshinweise Schließen Sie die Einheit nicht an einer Steckdose an, die nicht ausreichend Strom für die Funktion des Geräts liefern kann. Die Leistungsstufe der Einheit finden Sie in den Spezifikationen in diesem Handbuch. -
Page 28: Panoramica Del Prodotto - Trasmettitore
HDMI HDBaseT + USB-B ad A e RS232 su Cat Extender Trasmettitore a piastra a (it) parete a gruppo singolo a ricevitore box - 4K 60Hz Panoramica del Prodotto Pannello Postriore Pannello Frontale Trasmettitore Trasmettitore ANNELLO RONTALE ANNELLO OSTRIORE ESCRIZIONE ESCRIZIONE Uscita HDBT Collegare al ricevitore HDBT tramite un cavo Cat 5e/6/6a/7. -
Page 29: Panoramica Del Prodotto - Ricevitore
HDMI HDBaseT + USB-B ad A e RS232 su Cat Extender Trasmettitore a piastra a (it) parete a gruppo singolo a ricevitore box - 4K 60Hz Panoramica del Prodotto Pannello Frontale Pannello Postriore Ricevitore Ricevitore ANNELLO ANNELLO ESCRIZIONE ESCRIZIONE OSTRIORE RONTALE Collegare a un adattatore di alimentazione DC 12V. -
Page 30: Caratteristiche
HDMI HDBaseT + USB-B ad A e RS232 su Cat Extender Trasmettitore a piastra a (it) parete a gruppo singolo a ricevitore box - 4K 60Hz Caratteristiche Contenuto della con- fezione HDMI 1.4 con 4K a 60Hz, 4:2:0, 8bit e compatibile con HDCP 2.2 •... -
Page 31: Cablaggio
HDMI HDBaseT + USB-B ad A e RS232 su Cat Extender Trasmettitore a piastra a (it) parete a gruppo singolo a ricevitore box - 4K 60Hz Cablaggio Avvertenze: Prima del cablaggio, scollegare l'alimentazione da tutti i • Trasmettitore dispositivi. Durante il cablaggio, collegare e scollegare i cavi •... -
Page 32: Pass-Through Rs232
HDMI HDBaseT + USB-B ad A e RS232 su Cat Extender Trasmettitore a piastra a (it) parete a gruppo singolo a ricevitore box - 4K 60Hz Le aree di impostazione predefinita RS232 Pass-Through RS232 sono le seguenti: Parametri Valore Le porte RS232 possono essere utilizzate per il passaggio del segnale RS232 bidirezionale tra il trasmettitore e il ricevitore. -
Page 33: Sicurezza E Garanzia C2G
HDMI HDBaseT + USB-B ad A e RS232 su Cat Extender Trasmettitore a piastra a (it) parete a gruppo singolo a ricevitore box - 4K 60Hz Importanti Informazioni di Sicurezza Non collegare l'unità a prese non dotate di corrente sufficiente per favorire il funzionamento del dispositivo. Fare riferimento alle specifiche riportate su questo manuale per conoscere il livello di potenza dell'unità. - Page 34 FCC Caution - §15.21: 6500 Poe Avenue "Changes or modifications not expressly approved by the party responsible Dayton, OH 45414 for compliance could void the user's authority to operate the equipment." Phone 800.293.4970 www.c2g.com © 2021 Legrand All Rights Reserved rev.06/21 Manual_C2G30030_R4...
