# Interfaz
3 Puerto USB
Conector de
4
energía
Tabla 2: Descripción Conectores
de Interfaz de Panel Frontal
Conectores de Interfaz de Panel
Posterior
1 2
6

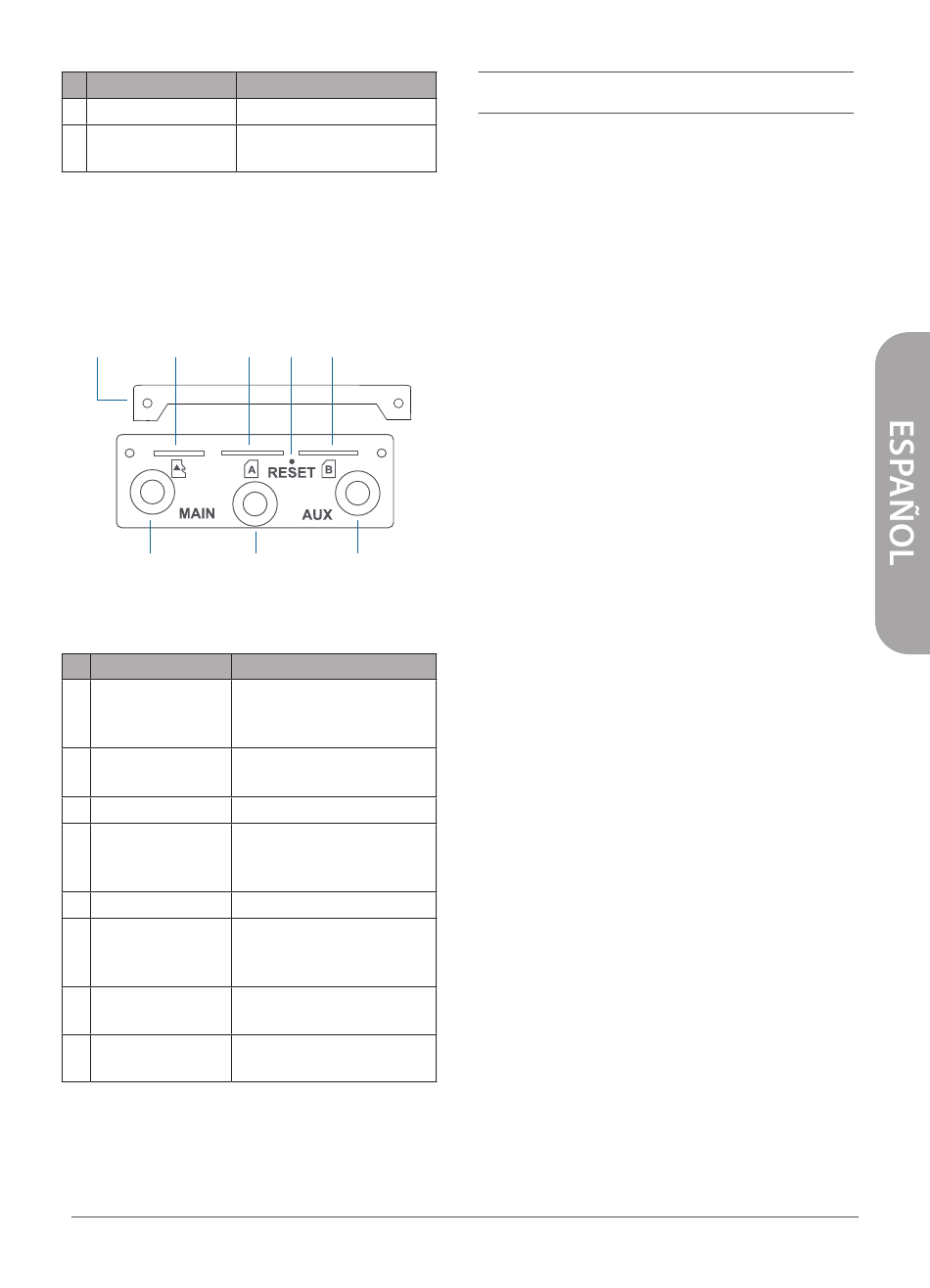

Figura 3: Conectores de Interfaz
de Panel Posterior
# Característica
Placa de
1
seguridad
2 Ranura MicroSD
3 SIM A
4 Reset
5 SIM B
Principal
6 Conector SMA
para LTE
Conector
7
SMA Wi-Fi
Conector SMA
8
para LTE AUX
Tabla 3: Descripción Conectores de
Interfaz de Panel Posterior
Quick Installation Guide
Descripción
RS-232 (TxD, RxD)
Conector para fuente de
alimentación.
3 4 5
7 8
Descripción
Placa de seguridad que
cubre las ranuras para
tarjetas SIM y microSD.
Ranura de tarjeta microSD
para almacenamiento.
Tarjeta SIM Primaria.
Presiones y mantenga por 3
segundos para restablecer
dispositivo
Tarjeta SIM Secundaria
Conector SMA hembra para
antena principal.
Conector SMA hembra para
antena Wi-Fi.
Conector SMA hembra para
LTE AUX.
Instalación de Hardware
Antes de Comenzar
Observe las siguientes precauciones para ayudar
a evitar interrupciones, fallas en el equipo y
lesiones personales:
• Instale el DWM-313 en un lugar fresco
y seco.
• Instale el DWM-313 en un sitio libre
de fuertes fuentes electromagnéticas,
vibraciones, polvo, humedad excesiva y
luz solar directa.
• Coloque las antenas en un área sin
obstrucciones con una señal móvil clara.
Evite cajas de metal, paredes de ladrillo y
otros materiales densos.
• Inspeccione visualmente el conector de
alimentación y asegúrese de que esté
completamente seguro.
• No apile ningún dispositivo encima del
DWM-313.
Instalación de Tarjeta(s) SIM
El Equipo DWM-313 está equipado con dos
ranuras para Tarjetas SIM. Se requiere al menos
una tarjeta SIM activa con acceso a Internet para
un funcionamiento correcto.
1. Desatornille los dos tornillos de la placa
de seguridad para quitarla y acceder a las
ranuras de la tarjeta SIM.
2. 2. Inserte una tarjeta micro SIM en la ranura
etiquetada SIM A con los contactos hacia
abajo. Si desea instalar una segunda tarjeta
SIM, insértela en la ranura etiquetada
como SIM B.
