4G LTE In-Vehicle Hotspot
Беспроводной маршрутизатор 4G LTE
с поддержкой ГЛОНАСС/GPS
DWM-321D/DWM-321
Quick Installation Guide
Краткое руководство по установке
DWM-321
GNSS
2.4G
SIMA
SIMA
PWR
5G
SIMB
SIMB
CELL1
CELL2
CELL2
CELL2
AUX
MAIN
CELL1
2.4G/5G
WAN/LAN1
MAIN
WIFI
SIMA - - - CEL
SIMA - - - CEL
LAN2
LAN
GN
PW
Advertisement
Table of Contents
Related Manuals for D-Link DWM-321D
Summary of Contents for D-Link DWM-321D

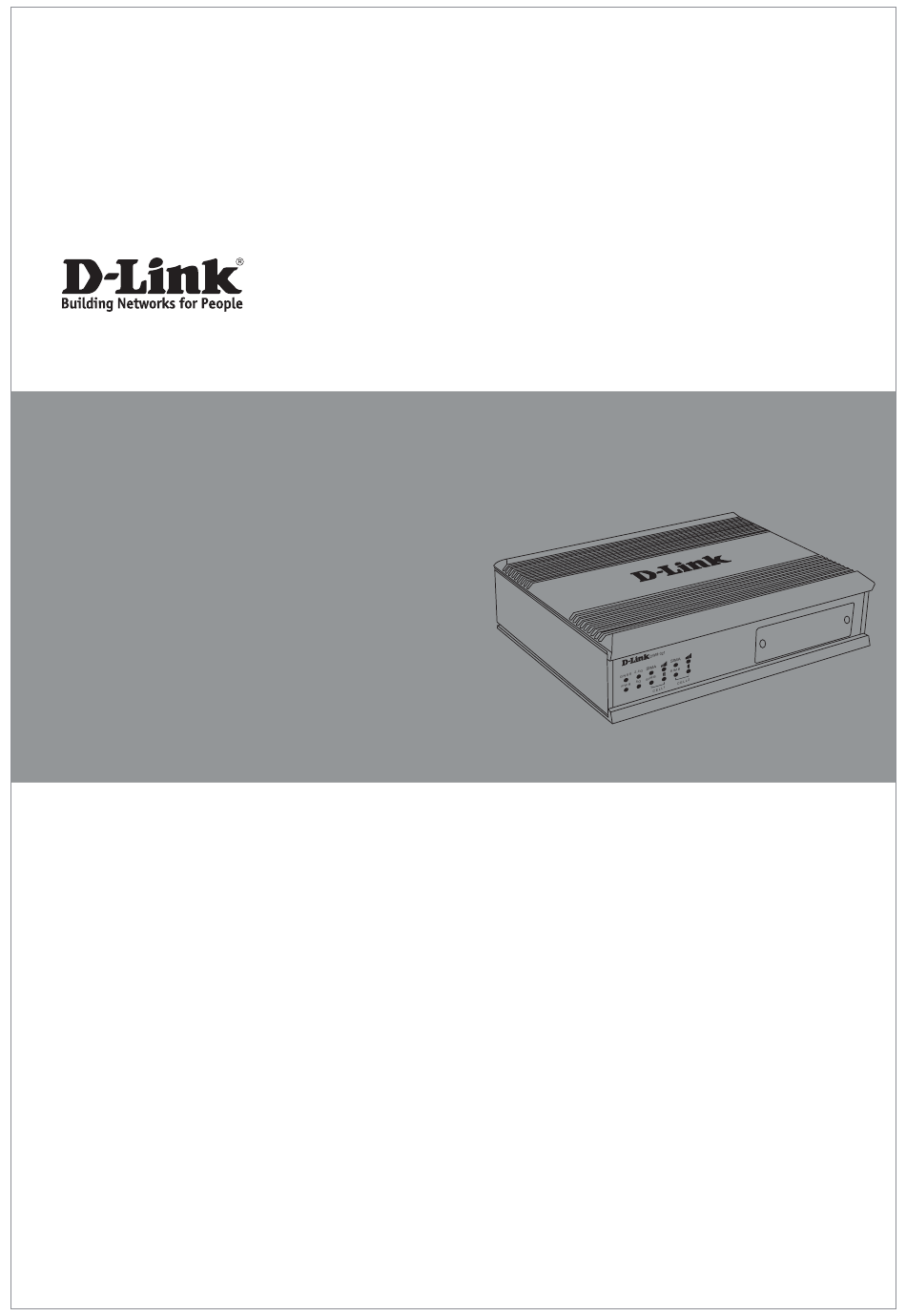

- Page 1 SIMA - - - CEL SIMA - - - CEL SIMB SIMB CELL1 CELL2 CELL2 CELL2 4G LTE In-Vehicle Hotspot MAIN CELL1 2.4G/5G WAN/LAN1 LAN2 MAIN WIFI Беспроводной маршрутизатор 4G LTE с поддержкой ГЛОНАСС/GPS DWM-321D/DWM-321 Quick Installation Guide Краткое руководство по установке...
-
Page 2: Package Contents
• AC Adapter with power and grounding wires • Mounting brackets • RJ-45 cable • 4 x LTE antennas (DWM-321D) / 2 x LTE antennas (DWM-321) • 2 x Wi-Fi antennas • Quick Installation Guide • Warranty Card If any of the above items are damaged or missing, please contact your local D-Link re-seller. -
Page 3: Hardware Overview
Cell 2 * SIM card slots for the secondary cellular service Cell 1 SIM card slots for the primary cellular service Reset Press and hold for 3 seconds to reset * Only for the DWM-321D Table 1 DWM-321 GNSS 2.4G SIMA... -
Page 4: Led Indicators
SIM A LTE network. SIM B - Connected to the secondary cellular network’s CELL2 SIM B LTE network. Signal High - A green LED indicates a strong signal. Signal Low - A green LED indicates a weak signal. Table 2 CELL1 MAIN DWM-321D/DWM-321... -
Page 5: Rear Panel
GNSS SMA female connector for the GNSS antenna 2.4G/5G WIFI SMA male connector for the 2.4/5GHz Wi-Fi antenna Included antennas are interchangeable, but third party antennas may not be. * Only for the DWM-321D Table 3 DWM-321D/DWM-321... -
Page 6: Hardware Installation
Observe the following precautions to help prevent shutdowns, equipment failures, and personal injury: • Install the DWM-321D/DWM-321 in a cool and dry place. Refer to the technical specifications in the user manual for the acceptable operating temperature and humidity ranges. - Page 7 WIFI WIFI Figure 4: Attaching External Antennas The DWM-321D/DWM-321 requires at least two of the four external antennas to function correctly. The included antennas are interchangeable. 1. Attach the LTE antennas to the ports labelled CELL1 Main and CELL1 Aux. Turn clockwise to fasten the antenna.
-
Page 8: Installing Sim Card(S)
SIMA - - - CELL 1 - - - SIMB RESET Installing SIM card(s) The router is equipped with four (DWM-321D) / two (DWM-321) dual-SIM slots. At least one active SIM card with Internet access is required for proper operation. -
Page 9: Powering The Router
3. Attach the AC adapter to an appropriate AC socket. Powering from your vehicle 1. Attach the included terminal block into the terminal block slot of the DWM-321D/DWM-321. 2. Connect electrical wires from your vehicle to the PWR and GND ports. -
Page 10: Connecting Devices
Category 5/5e/6 RJ-45 Ethernet cable to connect the end device to the router. The port will auto-negotiate to the highest possible port speed based on the connected device. Note that the DWM-321D/DWM-321 supports a maximum transfer speed of 1000 Mbps over Ethernet. Over Wi-Fi You can connect to the router using the SSID and security settings listed on the bottom of the router. -
Page 11: Management Options
Interface (Web UI), Telnet, or Simple Network Management Protocol (SNMP) management interfaces. If you wish to manage a single D-Link router, the Web UI may be the best option. Each router must be assigned its own IP address, which is used for communication with the management PC. - Page 12 5. Log in to the router. The default user name is admin and the default password is admin. SNMP You can manage the router with D-Link D-View, or any other SNMP-compatible program. The SNMP function is disabled by default and must be enabled on the router first by using the Web UI, as described in the previous section.
-
Page 13: Additional Information
Additional help is available through our offices listed at the back of the user manual or online. To find out more about D-Link products or marketing information, please visit the D-Link website at: http://www.dlink.com/. -
Page 14: Перед Началом Работы
Комплект поставки DWM-321D/DWM-321 должен содержать следующие компоненты: • Беспроводной маршрутизатор DWM-321D/DWM-321 • Крепежные кронштейны • 4 антенны LTE (DWM-321D) / 2 антенны LTE (DWM-321) • 2 антенны Wi-Fi • Краткое руководство по установке • Гарантийный талон Если что-либо отсутствует или есть повреждения, обратитесь... -
Page 15: Передняя Панель
Слоты для SIM-карт, предназначенных для Cell 1 организации первого мобильного подключения Нажмите и удерживайте кнопку Reset в течение Кнопка Reset 10 секунд для сброса устройства к заводским настройкам * Только для DWM-321D Таблица 1 DWM-321 GNSS 2.4G SIMA SIMA SIMB... - Page 16 SIM B - Выполнено мобильное подключение с использованием SIM B (CELL2) к сети LTE. CELL2 Сильный сигнал - Индикатор горит зеленым светом, CELL1 если уровень сигнала высокий. Слабый сигнал - Индикатор горит зеленым светом, MAIN если уровень сигнала низкий. Таблица 2 DWM-321D/DWM-321...
-
Page 17: Задняя Панель
подключение в качестве основного или резервного. Используются для подключения таких устройств, как компьютеры, коммутаторы, Порты LAN2 и LAN3 внешние точки доступа и накопители NAS, с помощью Ethernet-кабеля. Разъем для вспомогательной внешней антенны CELL1 AUX LTE, предназначенной для сглаживания помех в сети DWM-321D/DWM-321... - Page 18 Разъем для антенны GNSS 2.4G/5G WIFI Разъем для антенны Wi-Fi 2,4 ГГц / 5 ГГц Входящие в комплект поставки антенны являются взаимозаменяемыми. Антенны сторонних производителей могут не являться взаимозаменяемыми. * Только для DWM-321D. Таблица 3 Установка Перед началом работы Соблюдайте следующие меры предосторожности, чтобы...
- Page 19 Fi, подключите две антенны Wi-Fi к разъемам 2.4G/5G WIFI. (Дополнительно) Чтобы использовать функцию GNSS, подключите антенну GNSS (не входит в комплект поставки) к разъему GNSS. 2. Разместите устройство в месте наилучшего приема сигнала. Расположите антенны так, чтобы они были направлены вверх. * Только для DWM-321D. DWM-321D/DWM-321...
- Page 20 SIMA - - - CELL 2 - - - SIMB SIMA - - - CELL 1 - - - SIMB RESET Маршрутизатор оснащен четырьмя (DWM-321D) / двумя (DWM-321) слотами SIM. Для надлежащей работы требуется по меньшей мере одна активная SIM-карта с возможностью...
-
Page 21: Подключение Устройств
с помощью Web-интерфейса до того, как будет установлено интернет-соединение. * Только для DWM-321D Включение питания маршрутизатора Параметры питания DWM-321D/DWM-321: от 9 В / 2 А до 36 В / 0,7 A +/- 5% постоянного тока. С использованием адаптера AC* 1. Подключите красный электрический провод адаптера к... - Page 22 321 по проводной сети составляет 1000 Мбит/с). Wi-Fi К маршрутизатору можно подключиться по беспроводной сети, используя SSID и настройки безопасности, указанные на нижней панели DWM-321D/DWM-321. Если беспроводная сеть уже была настроена ранее, используйте соответствующие настройки. Маршрутизатор поддерживает скорость беспроводного соединения до 300 Мбит/с в полосе частот...
-
Page 23: Дополнительная Информация
маска подсети – 255.255.255.0. Откройте Web-браузер и введите в адресной строке http://192.168.0.1/. 3. Введите имя пользователя (по умолчанию - admin) и пароль (по умолчанию – admin), чтобы войти в Web- интерфейс. Дополнительная информация Для получения дополнительной информации о продуктах D-Link посетите Web-сайт http://www.dlink.ru/. DWM-321D/DWM-321... - Page 24 J - 2019, 0 - 2020, 1 - 2021. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link. DWM-321D/DWM-321...
- Page 25 Аппаратное обеспечение • Порт WAN/LAN 10/100/1000Base-T • 2 порта LAN 10/100/1000Base-T • Клеммный блок с контактами Интерфейсы • 4 слота USIM/SIM (DWM-321D) / 2 слота PWR, GND, IGN, DI-1, DI-2, DO, Tx, Rx USIM/SIM (DWM-321) • GNSS • PWR • SIM A, SIM B (CELL 1) Индикаторы...
- Page 26 • Хранения: от -40 до 85 °C • При эксплуатации: от 10% до • При хранении: от 0% до Влажность 95% без конденсата 95% без конденсата Сертификаты • CE • RoHS Антенна GNSS не входит в комплект поставки. Версия 1.0 2019 -07-25 DWM-321D/DWM-321...
