Pinza de medición de corriente de fuga
8
7
6
5
4
05
Pinza de medición de corriente de fuga

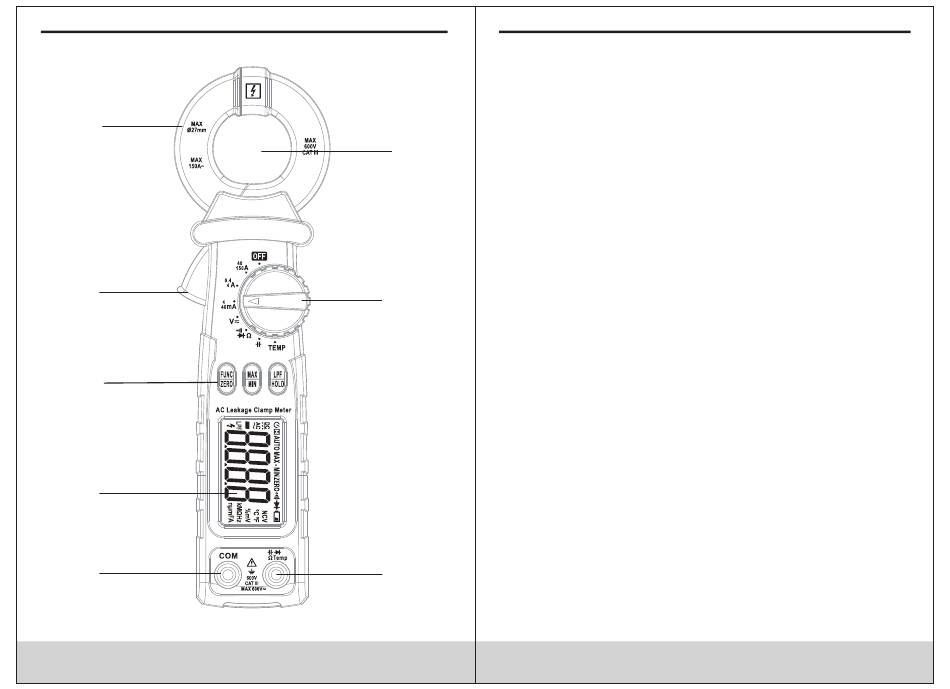

2.1 Componentes

(1) Parte central del maxilar de la pinza
(2) Rueda selectora.
(3) Terminal de entrada de medición de resistencia, capacidad,
tensión, diodos y continuidad
(4) Terminal de entrada común.
1
(5) Pantalla LCD.
(6) Tecla de selección de función
(7) Gatillo
(8) Pinza de corriente; utilizada para medir la corriente de fuga.
2.2 Descripción de la rueda selectora, teclas y
terminales de entrada
2
Tecla HOLD/ LPF: se utiliza para la retención de lecturas y para el
control de la función LPF (50HZ/ 60Hz).
Tecla FUNC/ ZERO: se utiliza para la selección de la función de
medición y el control de la función de puesta a cero de la corriente.
Tecla MAX/ MIN: se utiliza para alternar entre las función de
medición de valores máximo/ mínimo y la medición de la corriente
de fuga.
Posición OFF: utilizada para apagar el instrumento
Terminal INPUT: terminal de la conexión del cable de entrada para
la medición de tensión, resistencia, capacidad, diodos y continuidad
y terminal de temperatura.
Terminal COM: terminal de conexión del cable común par al
medición de tensión, resistencia, capacidad, diodos y continuidad
y terminal de temperatura.
Rueda selectora: utilizada para seleccionar la función y la escala
de medición.
3
06
