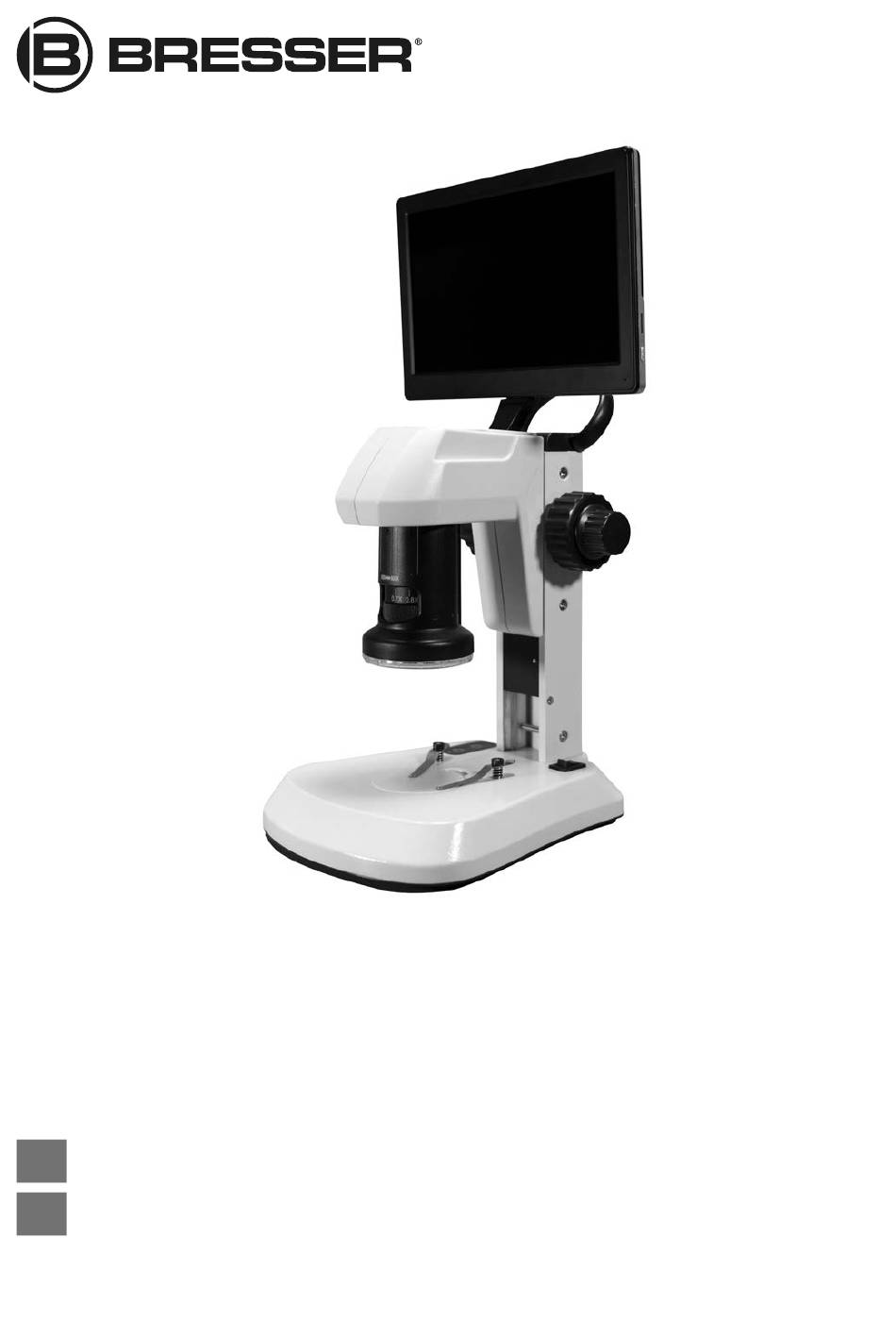

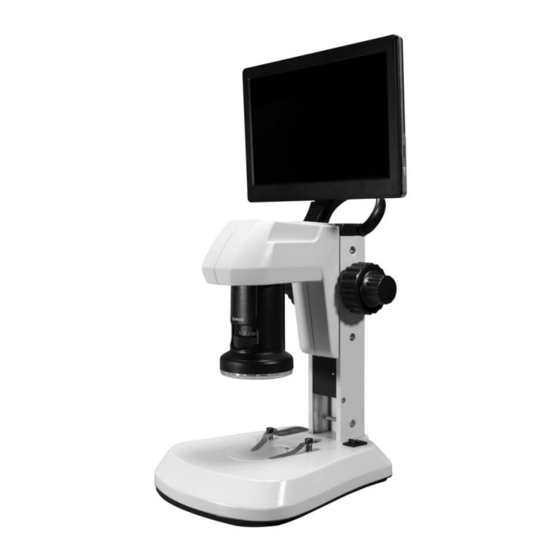

  • Page 1 Microscope · Mikroskop · Analyth LCD Instruction manual Bedienungsanleitung...
  • Page 2 QR) para ver las versiones disponibles. Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili. www.bresser.de/P5809100 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
  • Page 3 English........................Deutsch .........................

  • Page 4: Intended Use

    Errors and technical changes excepted. © 2021 Bresser GmbH All rights reserved. The reproduction of this documentation - even in extracts - in any form (e.g. photocopy, print, etc.) as well as the use and distribution by means of electronic systems (e.g.

  • Page 5: General Safety Instructions

    5 General safety instructions DANGER Risk of an electric shock! This device contains electronic parts that are powered by a power source (AC adapter and/or batter- ies). Improper use of this product may result in electric shock. Electric shock can cause serious or fatal injuries.

  • Page 6: Choice Of Location

    • Chemicals and liquids do not belong in children's hands! Don't drink! Clean hands thoroughly un- der running water after use. In case of accidental contact with eyes or mouth, rinse with water. In case of complaints, consult a doctor immediately and show the substances. CAUTION Fire hazard! Improper use of this product may result in fire.

  • Page 7: Parts Overview And Scope Of Delivery

    8 Parts overview and scope of delivery Illustration 1: All parts of the microscope 1 LCD display (movable) 2 Memory card slot (MicroSD card*) 3 Function light (display) 4 USB-A port (mouse*) 5 Coarse focus 6 Friction adjustment 7 Fine focus 8 Incident lighting 9 On/Off switch 10 DC connection socket (power)

  • Page 8: Power Supply

    Scope of delivery: Microscope (A), mouse (B), power adapter (C), object plate (black/white) (D), object plate (semi-trans- parent) (E), hook wrench (F) For object measurements, the use of a micrometer scale slide is recommended. 9 Power supply S1 Connection socket for DC barrel con- S2 DC barrel connector nector S3 Mains plug...
  • Page 9 13 Adjusting the friction Illustration 2: Friction adjustment on the focus wheel (left or right, depending on model). F1 Focus wheel F2 Bore The friction for focusing can be adjusted individually as follows: 1. Loosen the clamping screw for the counter ring and move the counter ring down completely. 2.

  • Page 10: Save Recordings

    Measurement: In order to take measurements with the microscope, a reference is required to calibrate the software. For this purpose we recommend our microscope slide with micrometer scale: Art. No. 5916720. Detailed information on measurement can be found in the further instructions. Settings: The camera operates in automatic mode by default.

  • Page 11: Important Notes

    18 EC declaration of conformity A "Declaration of conformity" in accordance with the applicable directives and correspond- ing standards has been prepared by Bresser GmbH. The full text of the EC declaration of conformity is available at the following Internet address: www.bresser.de/down- load/5809100/CE/5809100_CE.pdf...

  • Page 12: Zu Dieser Anleitung

    „Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her- steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. © 2021 Bresser GmbH Alle Rechte vorbehalten. Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B.

  • Page 13: Allgemeine Sicherheitshinweise

    • Das Gerät ist nur für den Betrieb in Innenräumen bestimmt! 5 Allgemeine Sicherheitshinweise GEFAHR Gefahr eines Stromschlags! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie- ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom- schlags.
  • Page 14 VORSICHT Verletzungsgefahr! Dieses Gerät beinhaltet Bau- und/oder Zubehörteile, durch die bei unsachgemäßer Verwendung leich- te bis schwere Verletzungen hervorgerufen werden können. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen, um entsprechenden Verletzungen vorzubeugen. • Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Be- wahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzu- gänglichen Ort auf.

  • Page 15: Teileübersicht Und Lieferumfang

    8 Teileübersicht und Lieferumfang Abb. 1: Alle Teile des Mikroskops 1 LCD-Display (beweglich) 2 Speicherkarten-Einschub (MicroSD-Karte*) 3 Funktionsleuchte (Display) 4 USB-A-Anschlussbuchse (Maus*) 5 Grobfokussierung 6 Friktionseinstellung 7 Feinfokussierung 8 Auflicht-Beleuchtung 9 Ein/Aus-Schalter 10 DC-Anschlussbuchse (Spannung) 11 Funktionsleuchten (Auflicht-Helligkeit) 12 Funktionsleuchten (Durchlicht-Helligkeit) 13 Durchlicht-Beleuchtung 14 Objektplatte, auswechselbar 15 Objektklemmen...

  • Page 16: Stromversorgung Herstellen

    Lieferumfang: Mikroskop (A), Maus (B), Netzadapter (C), Objektplatte (schwarz/weiß) (D), Objektplatte (halbtranspa- rent) (E), Hakenschlüssel (F) Für Objektmessungen wird die Verwendung eines Objektträgers mit Mikrometerskala empfohlen. 9 Stromversorgung herstellen S1 Anschlussbuchse für DC-Hohlstecker S2 DC-Hohlstecker S3 Netzstecker 1. DC-Hohlstecker des Netzadpters in die DC-Anschlussbuchse des Gerätes stecken. 2.
  • Page 17 13 Friktion einstellen Abb. 2: Friktionseinstellung am Fokusrad (modellabhängig links oder rechts). F1 Fokusrad F2 Bohrung Die Friktion für die Fokussierung kann folgendermaßen individuell eingestellt werden: 1. Die Klemmschraube für den Konterring lösen und den Konterring ganz nach unten schieben. 2. Den Mikroskop-Kopf mit einer Hand festhalten und die Feststellschraube lösen. 3.
  • Page 18 Vorschau: In der Vorschau können Sie auf aufgenommene Fotos und Videos zugreifen. Ein Dop- pelklick zeigt das gewünschte Bild an. Mit der Schaltfläche „Zurück“ erreichen Sie wieder das Livebild. Innerhalb der Vorschau können Sie blättern und auch Fotos löschen. Messung: Um mit dem Mikroskop Messungen vornehmen zu können, ist eine Referenz erforderlich, um die Software zu kalibrieren.

  • Page 19: Wichtige Hinweise

    Für Objektmessungen ist die Verwendung eines optional erhältlichen Objektträgers mit Messskala* empfehlenswert. 18 EG-Konformitätserklärung Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/5809100/CE/5809100_CE.pdf 19 Entsorgung Entsorgen Sie die Verpackungsmaterialien sortenrein.
  • Page 20 (de preferencia por e-mail: service@bresseruk.com e-mail). Telephone*: +44 1342 837 098 BRESSER UK Ltd. e-mail: servicio.iberia@bresser-iberia.es Suite G3, Eden House Teléfono*: +34 91 67972 69 Enterprise Way BRESSER Iberia SLU...

This manual is also suitable for:

5809100
