CLAS B.LINE OH 8030BL Quick Start Manual

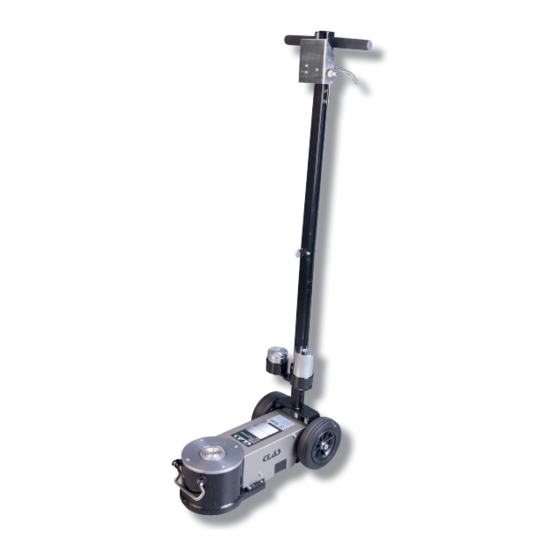

Telescopic air jack 15-30t
Hide thumbs
1
2
3
4
5
6
7
8

Advertisement

Available languages

Available languages

Table of Contents

OH 8030BL
CRIC HYDROPNEUMATIQUE 15-30T
TELESCOPIC AIR JACK 15-30T
clas.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B.LINE OH 8030BL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for CLAS B.LINE OH 8030BL

Summary of Contents for CLAS B.LINE OH 8030BL

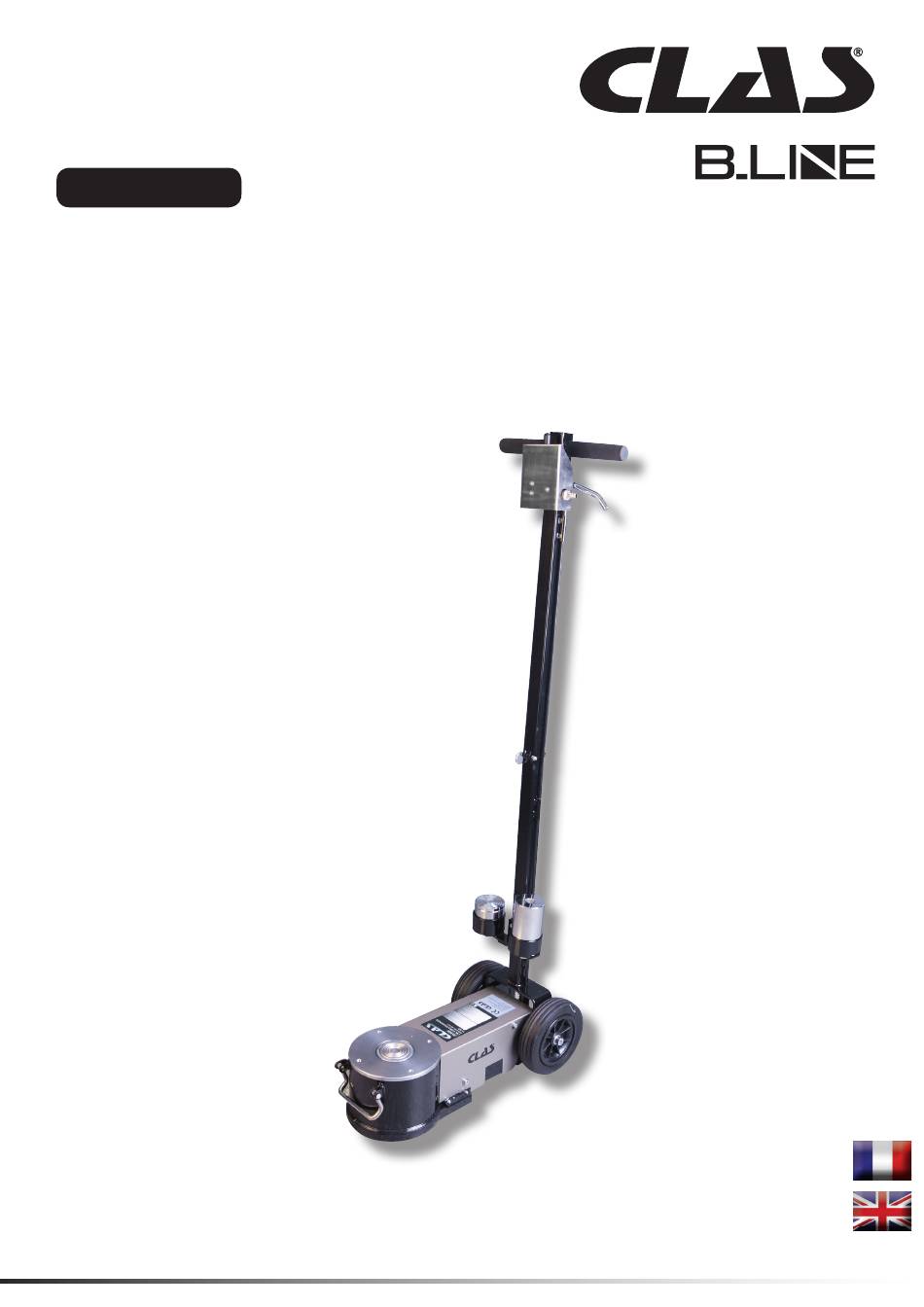

  • Page 1 OH 8030BL CRIC HYDROPNEUMATIQUE 15-30T TELESCOPIC AIR JACK 15-30T clas.com...
  • Page 2 OH 8030BL CRIC HYDROPNEUMATIQUE 15-30T CARACTERISTIQUES Capacité de levage : 15/30T Hauteur min. : 150mm Hauteur 1er niveau : 222mm Hauteur max. : 300mm Poids net : 48Kg Pression d’air : 7 à 10bar Dimensions : 670x335x175mm AVERTISSEMENT Il est de la responsabilité du propriétaire/opérateur d’utiliser et d’entretenir correctement cet équipement ainsi que la lisibilité...

  • Page 3: Entretien

    OH 8030BL CRIC HYDROPNEUMATIQUE 15-30T Utilisation 1. Vérifi er que le levier de commande soit en position neutre. Un vanne indiquant monter/baisser se trouve sur la poignée, celle-ci doit revenir automatiquement au centre. 2. Relier le tuyau d’air au cric en respectant les pressions préconisées. Note : afi n de préserver l’état du cric, nous vous conseillons de monter un huileur sur le tuyau d’alimentation (vendu sous la ref SA 6206).
  • Page 4 OH 8030BL CRIC HYDROPNEUMATIQUE 15-30T Probleme Cause Solution Le cric ne se soulève pas 1. Soupape de commande en position erronnée 1. Déplacer la soupape de commande vers le HAUT 2. Niveau faible/pas d’huile dans le réservoir 2. Remplir d’huile et purger le système 3.

  • Page 5: Specifications

    OH 8030BL TELESCOPIC AIR JACK 15-30T SPECIFICATIONS Lifting capacity: 15/30T Min. height: 150mm 1st stage height: 222mm Max. height: 300mm Net weight: 51Kg Air pressure: 7 to 10bar Dimensions: 670x335x175mm WARNING It is the owner/operator responsibility to properly use and maintain the equipment and the legibility of all warnings and instruction labels.

  • Page 6: Operation

    OH 8030BL TELESCOPIC AIR JACK 15-30T Operation 1. Verify the control lever is in the neutral position. 2. Connect shop air supply to the jack. Recommend air pressure is 0.7 to 1bar. Install an air fi lter/lubricator in the shop air line, because water in the air line will damage the jack. Oiler sold in retail (ref SA 6206). 3.
  • Page 7 OH 8030BL TELESCOPIC AIR JACK 15-30T Trouble Cause Solution Jack does not lift 1. Control valve in wrong position 1. Move control valve to UP position 2. Low/no oil in reservoir 2. Fill with oil and bleed system 3. Air-locked system 3.
  • Page 8 CLAS Equipements ZA de la CROUZA 73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OH 8030BL CRIC HYDROPNEUMATIQUE 15-30T TELESCOPIC AIR JACK 15-30T Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
